PIETRO CARNAGHI - Karusselldrehmaschine - Einständer Lagernummer 03314
weitere Maschinenansichten
AngebotsDetails
Lagernummer
03314 Maschinenart
Karusselldrehmaschine - Einständer Fabrikat
PIETRO CARNAGHI Typ
AC 20 TM-1800 Baujahr
2009 Steuerungsart
CNC Steuerungsname
SIEMENS 840 D Lagerort
Werksstandort Süddeutschland Ursprungsland
Italien Lieferzeit
nach Vereinbarung Frachtbasis
ab Standort Preis
TECHNISCHE DETAILS
Planscheibendurchmesser
1800 mm Umlaufdurchmesser
2000 mm Drehhöhe
1500 mm Steuerung
SIEMENS 840 D Werkstückgewicht max.
5000 kg Stößelabmessungen
250 x 250 mm Tischdrehzahlbereich
1 - 320 U/min Antriebsleistung - Tisch
100 kW Drehmoment
31784 Nm Gesamtanschlusswert
218 kw Maschinengewicht ca.
55 t
Zusatzinformationen
- Abmessungen:
- - Drehdurchmesser auf der Planscheibe 2000 mm
- - Planscheibendurhcmesser 1800 mm
- - Drehhöhe mit Drehkopf L100 1500 mm
-
- Leistungen am Stößel:
- - Spannkraft Werkzeughalter oder Zubehör 120.000 N
- - Max. Vorschubkraft Achse Z und X 30.000 N
- - Antreibsleistung der Fräs- Bohr- und Schleifspindel 37 kW
- - Drehzahloen für Drehbearbeitung 10 - 3000 U/min
-
- Verfahrwege:
- - Achse X, Horizontalsupport am Querbalken -2270/+2275 mm
- - Achse Z, Vertikalsupport am Querbalken 1250 mm
- - Achse C, Tisch Rotation 360°
-
- Vorschubsgeschwindigkeiten:
- - Achse X 15.000 mm/Min
- - Achse Z 15.000 mm/Min
- - Achse C 3,25 U/min
-
- Kühlmittelanlage:
- - Kühlmittelanlage-Filteranlage 1500 l
-
- Kettenwerkzeugmagazin mit 80 Plätzen:
- - max. Werkzeuggewicht 30 kg
- - max Werkzeugsdurchmesser bei freien Nebenplätzen 250 mm
-
- Scheibenmagazin mit 12 Plätzen:
- - max. Gewich der Werkzeughalter/Zubehörereinheiten 150 kg
- - max. Länge der WErkzeughalter 500 mm
- - max. Magazinbelastung 1000 kg
-
- Palettenwechsler mit 2 Paletten:
- - Palettendurchmesser 1800 mm
- - Palettenbelastbarkeit (zentriert) 5000 kg
- - Palettenbelastbarkeit (auf Zenter) 4000 kg
-
-

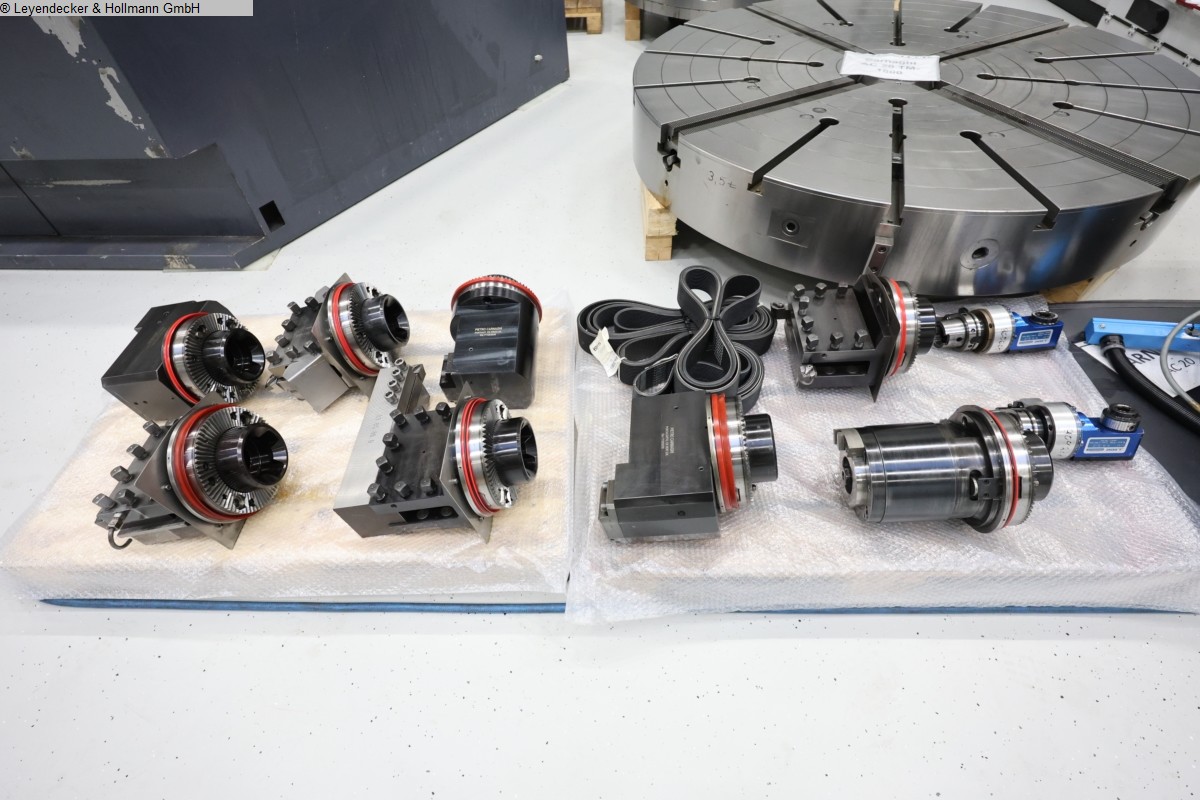

- Ausstattung / Zubehör:
- - 1x Palette mit Klauenkästen, Durchmesser 1800 mm
- - 1x hydraulisches Spannfutter mit Grundbacken, Durchmesser 1800 mm
- - diverse Bohr-/ und Fräsköpfe
- - diverse Drehstahlhalter
- - 2x Messtaster
-
