DIESE MASCHINE IST BEREITS VERKAUFT.

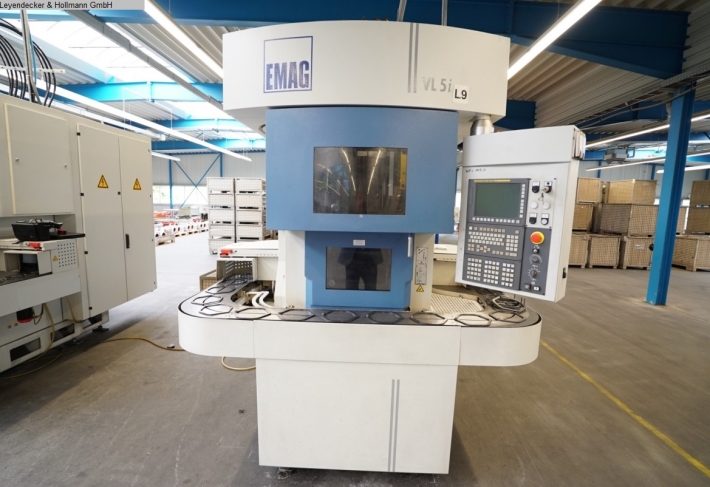

EMAG - Vertikaldrehmaschine Lagernummer 03057
weitere Maschinenansichten
AngebotsDetails
Lagernummer
03057 Maschinenart
Vertikaldrehmaschine Fabrikat
EMAG Typ
VL5i Baujahr
2010 Steuerungsart
CNC Steuerungsname
Fanuc S 32i-Model A
TECHNISCHE DETAILS
Drehdurchmesser
220 mm Umlaufdurchmesser
270 mm Drehhöhe
175 mm Steuerung
Fanuc S 32i-Model A Werkstückdurchmesser
220 mm Werkstückhöhe
175 mm Futterdurchmesser
250 mm Verfahrweg - x
660 mm Verfahrweg - z
300 mm Hauptspindel
Spindelflansch DIN55026
Größe/size 6 vorderer Lagerdurchmesser
110 mm Drehzahl
4500 U/min Hauptantrieb AC-Asynchronmotor
Leistung bei 100% ED
18 kW Leistung bei 40% ED
27 kW Drehmoment bei 100% ED
200 Nm Drehmoment bei 40% ED
300 Nm Eilganggeschwindigkeit x-Achse
60 m/min Eilganggeschwindigkeit z-Achse
30 m/min Vorschubkraft
x/z 10 kN Kugelrollspindeldurchmesser
x/z 40 mm Werkzeugträger Standard
Zylinderschaftaufnahme DIN69880
12-fach/fold Schaftdurchmesser
40 mm max. Werkzeuglänge inkl. Halter
190 mm Flugkreisdurchmesser max.
760 mm Werkzeugträger angetriebene Werkzeuge
Zylinderschaftaufnahme DIN69880
12-fach/fold Schaftdurchmesser
40 mm Drehzahl
6000 U/min Leistung
8,5 kW Drehmoment bei 100% ED
15 Nm Drehmoment bei 40% ED
24 Nm Drehmoment bei 10% ED
40 Nm Werkstückmagazin
Gesamtbeladung max.
175 kg Ladezeit
2-4 sec Gesamtleistungsbedarf
36 kW Maschinengewicht ca.
7,5 t Raumbedarf ca.
4185x2266x3200 mm
Zusatzinformationen
- Die Maschine befindet sich in einem erstklassigen Zustand.
-
- Ausstattung / Zubehör:
- - C-Achse
- - angetriebene Werkzeuge
- - Werkzeugträger Standard und Werkzeugträger für angetriebene Werkzeuge
- - Werkstückmagazin
- - Kühlmittelanlage mit innerer Kühlmittelzufuhr (IKZ) und Hochdruckpumpe
- - Späneförderer
-
