DIESE MASCHINE IST BEREITS VERKAUFT.

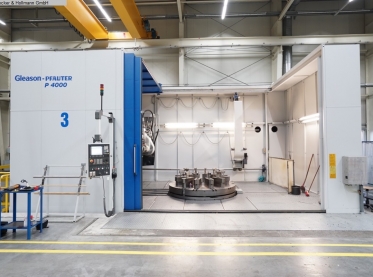

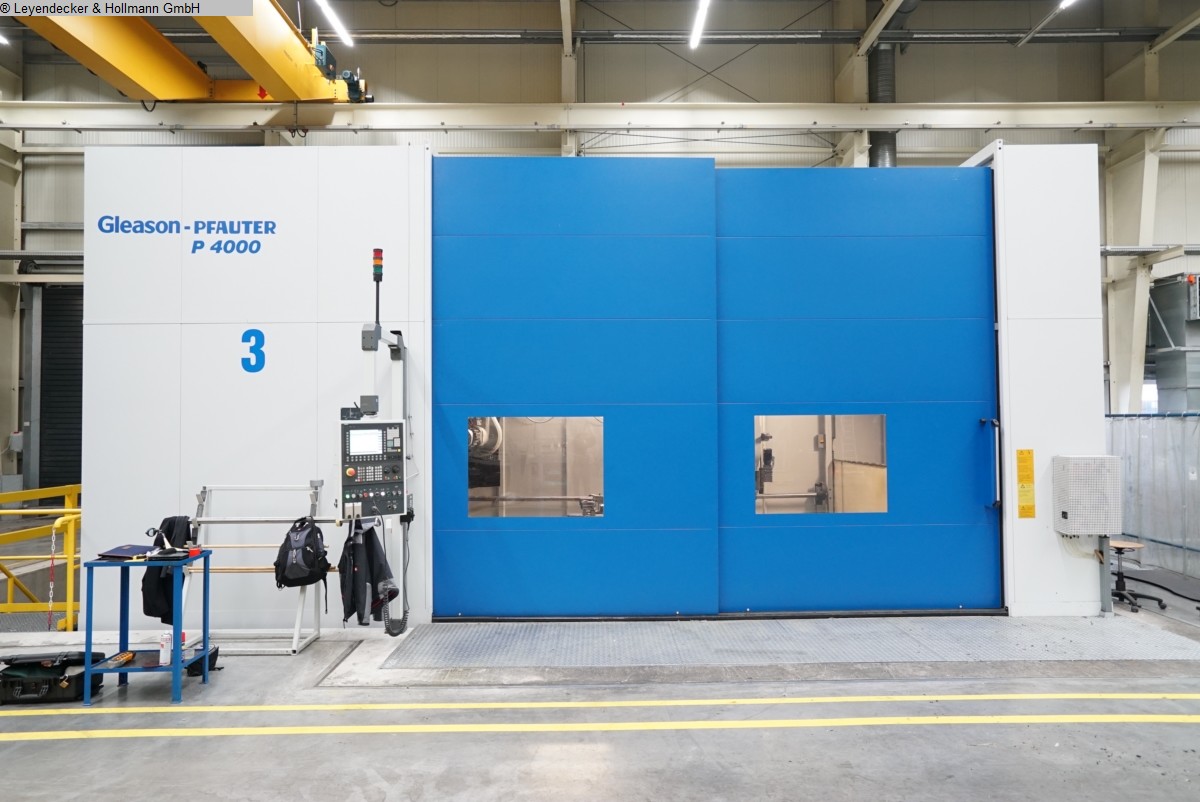

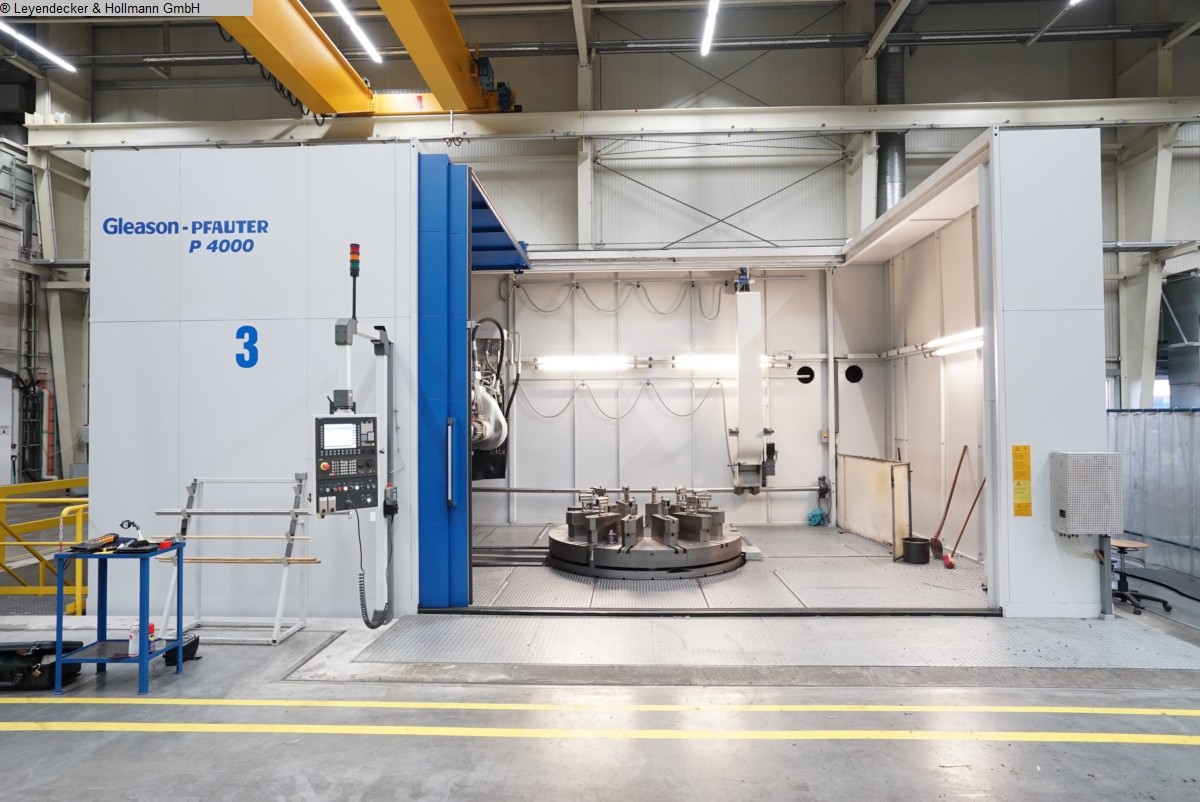

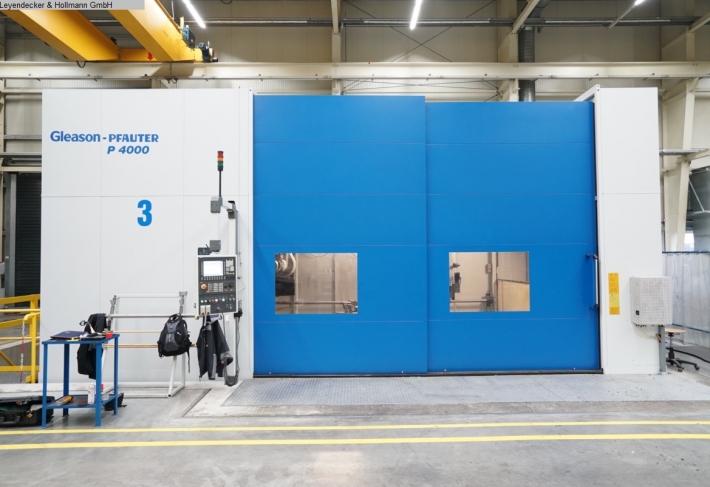

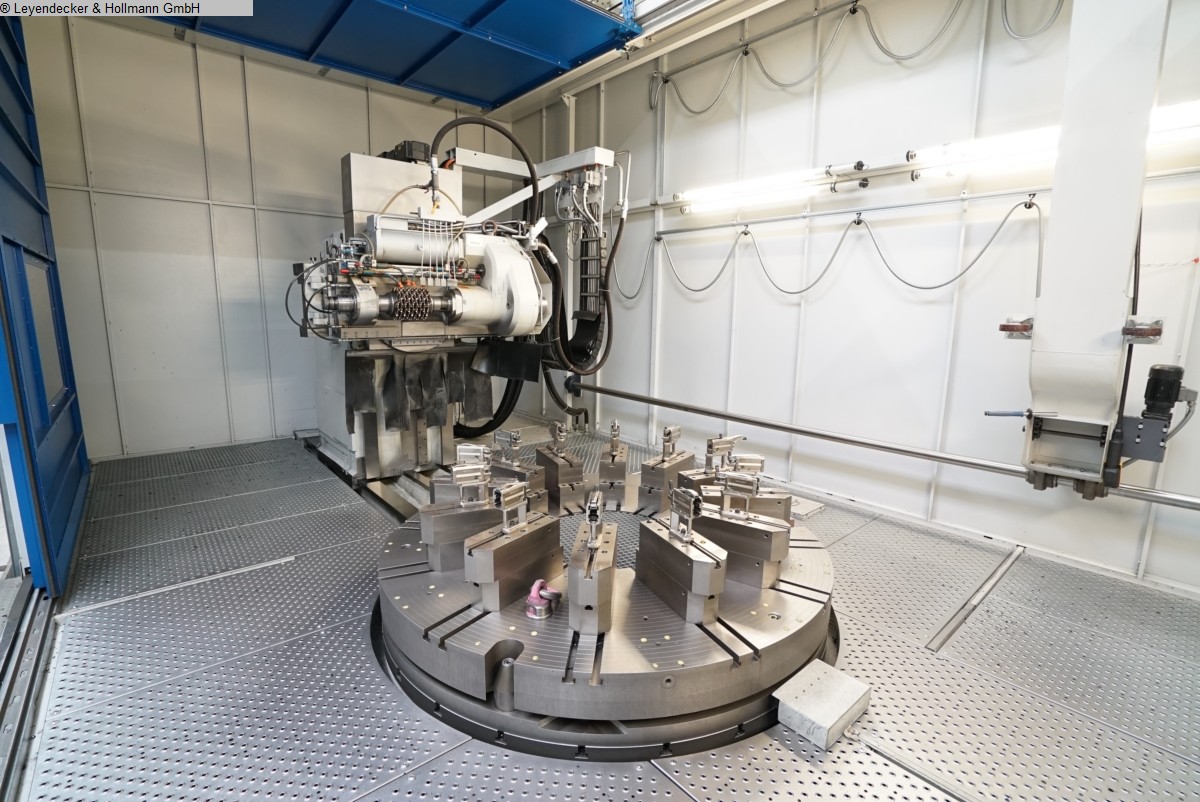

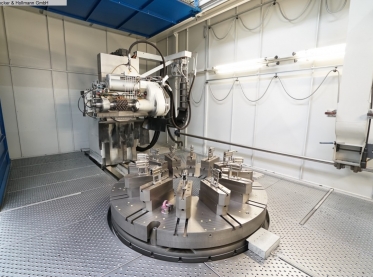

GLEASON-PFAUTER - Zahnrad-Abwälzfräsmaschine - vertikal Lagernummer 03093
AngebotsDetails
Lagernummer
03093 Maschinenart
Zahnrad-Abwälzfräsmaschine - vertikal Fabrikat
GLEASON-PFAUTER Typ
P 4000 Baujahr
2011 Steuerungsart
CNC Steuerungsname

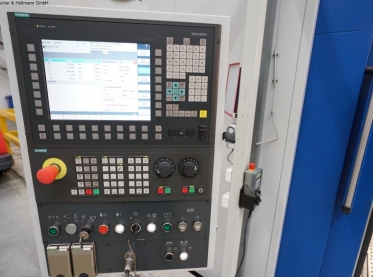

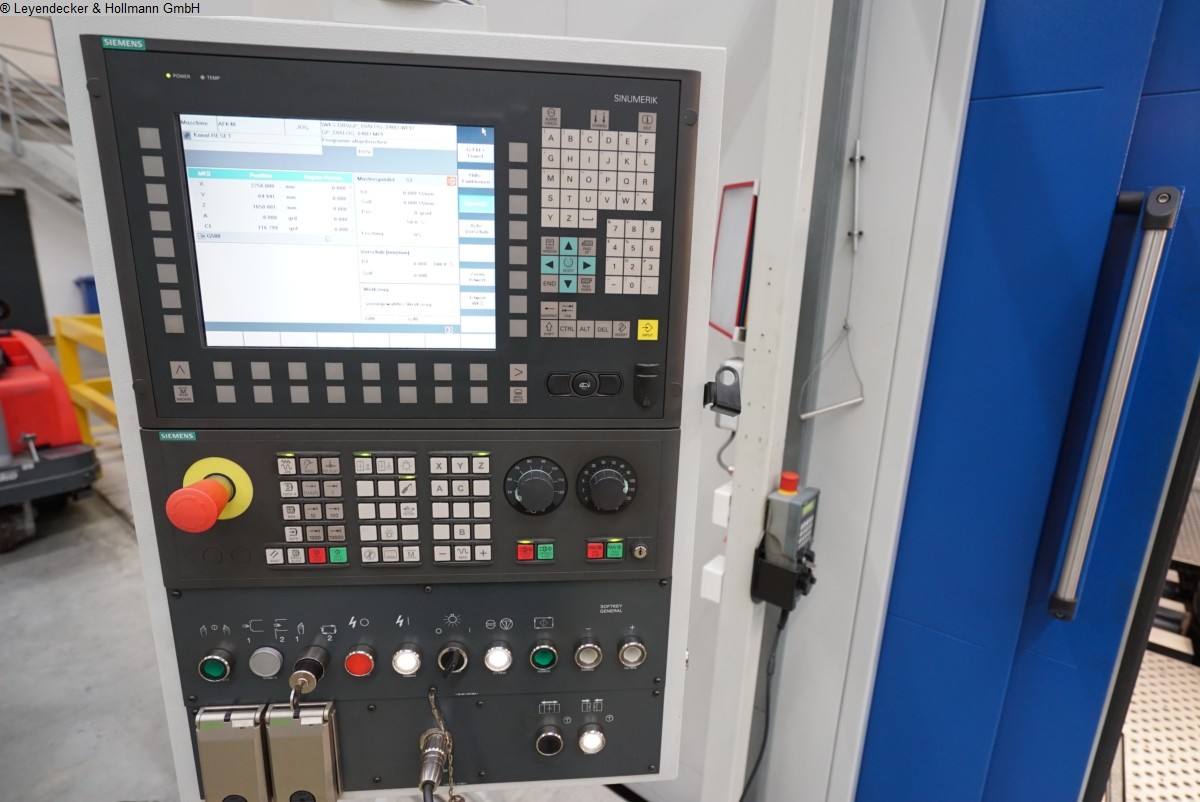

Sinumerik 840D/DE powerline
TECHNISCHE DETAILS
Raddurchmesser - max.
4350 mm Radbreite
- Modul - max.
25, 35 / 30 Steuerung
Sinumerik 840D/DE powerline MOTORFRÄSKOPF - Außen:
Modul - max. bei Wälzfräsen
25 Modul - max. bei Profilfräsen
35 Werkstückdurchmesser-max.-bei Außenverzahnung
4350 mm Wälz-/Scheibenfräser
Kopfkreisdurchmesser
max. 450 mm Wälzfräserlänge - max.
500 mm Fräserdorn
Durchmesser
80 mm Aufnahmekegel
HSK-A 125 Verfahrweg - x
1800 mm Verfahrweg - y
450 mm Verfahrweg - z
1300 mm Fräskopf - schwenkbar + / -
+ 30 / - 45 ° Werkzeug-Drehzahlen
20 - 200 U/min INNENFRÄSKOPF:
max. Modul
30 Kleinster Werkstück-Innendurchmesser
630 mm Größter Werkstück-Außendurchmesser
4350 mm Größte Werkstück-Zahnbreite
600 mm Kranzbreite - max.
500 mm Wälz-/Scheibenfräser
Kopfkreisdurchmesser
max. 440 mm Fräserlänge max.
90 mm Fräserdorn-Durchmesser
100 mm Verfahrweg - x
1850 mm Verfahrweg - z
1300 mm Fräskopf - schwenkbar + / -
+/- 15 ° Werkzeug-Drehzahlen

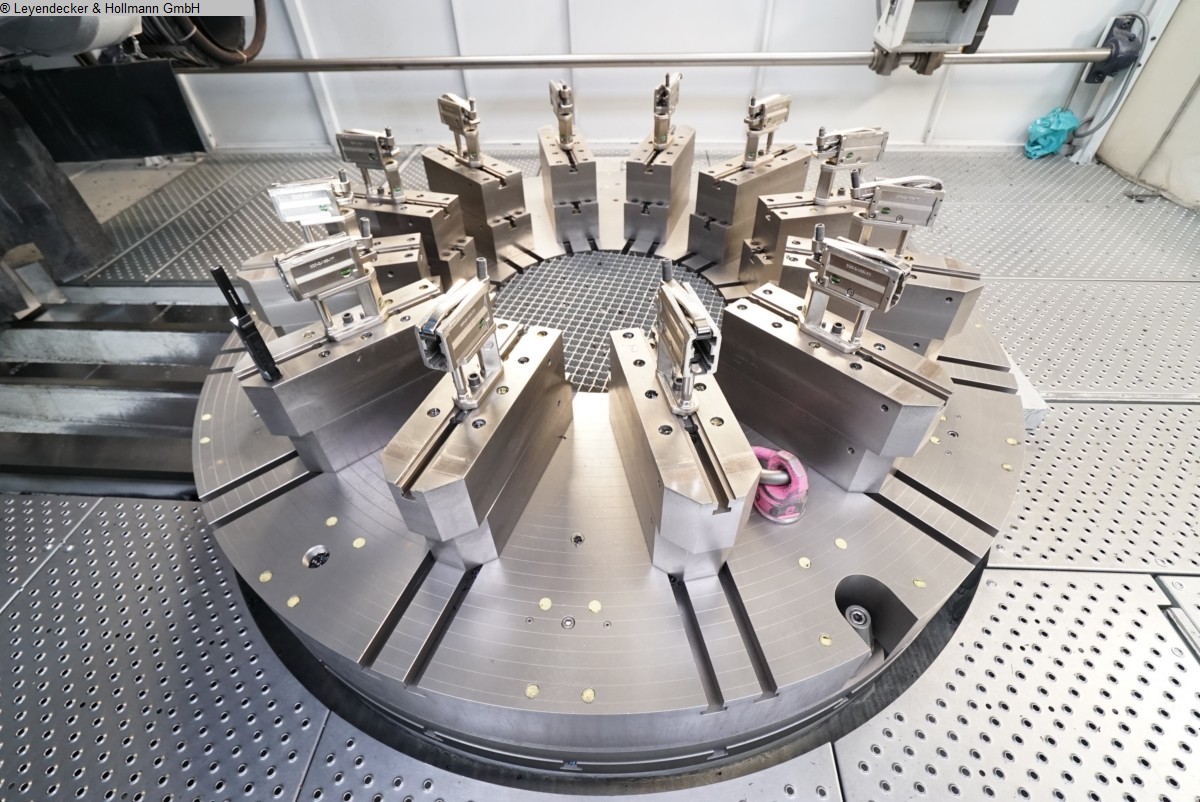

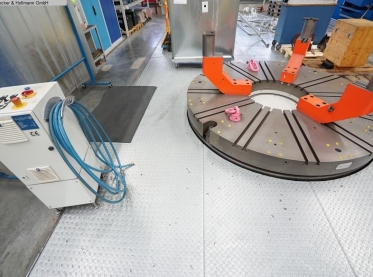

18 - 180 U/min Werkstücktisch
Außendurchmesser
2500 mm Bohrung
880 mm max. Belastung des Tisches
400 kN Drehzahlen des Tisches
0 - 4 1/min Eilgänge X- und Y-Achse
3000 mm/min Eilgang Z-Achse
4000 mm/min Gesamtleistungsbedarf
120 kVA Maschinengewicht ca.
61 t Raumbedarf ca.
11,76 x 12,05 x 4,69 m
Zusatzinformationen
- Die Maschine ist geeignet für Innen- und Außenverzahnung.
- Sie ist für Nass- und Trockenfräsen geeignet.
- Ihr Zustand ist erstklassig - sie hat nur 9962 Zyklus-Stunden.
-
- Ausstattung / Zubehör:
-
- - erhöhter Axialweg
- - großer Außenfräskopf
- - Nullpunktspannsysteme
- - Rüsttische
- - Arbeitsraumerweiterung
- - Motorfräskopf M3
- - Signalleuchte (3farbig)
- - Erweiterte Software für Fehler-Diagnose
- - Telefon-Diagnosesystem
- - Halbautomatisches Einmitten
- - Hauptständer - erhöht -
- - Ölnebel-Abscheideanlage - elektrostatisch -

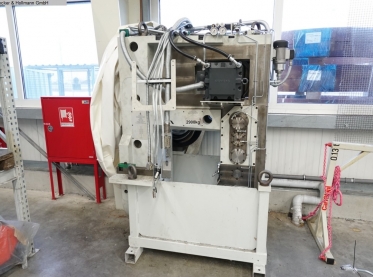

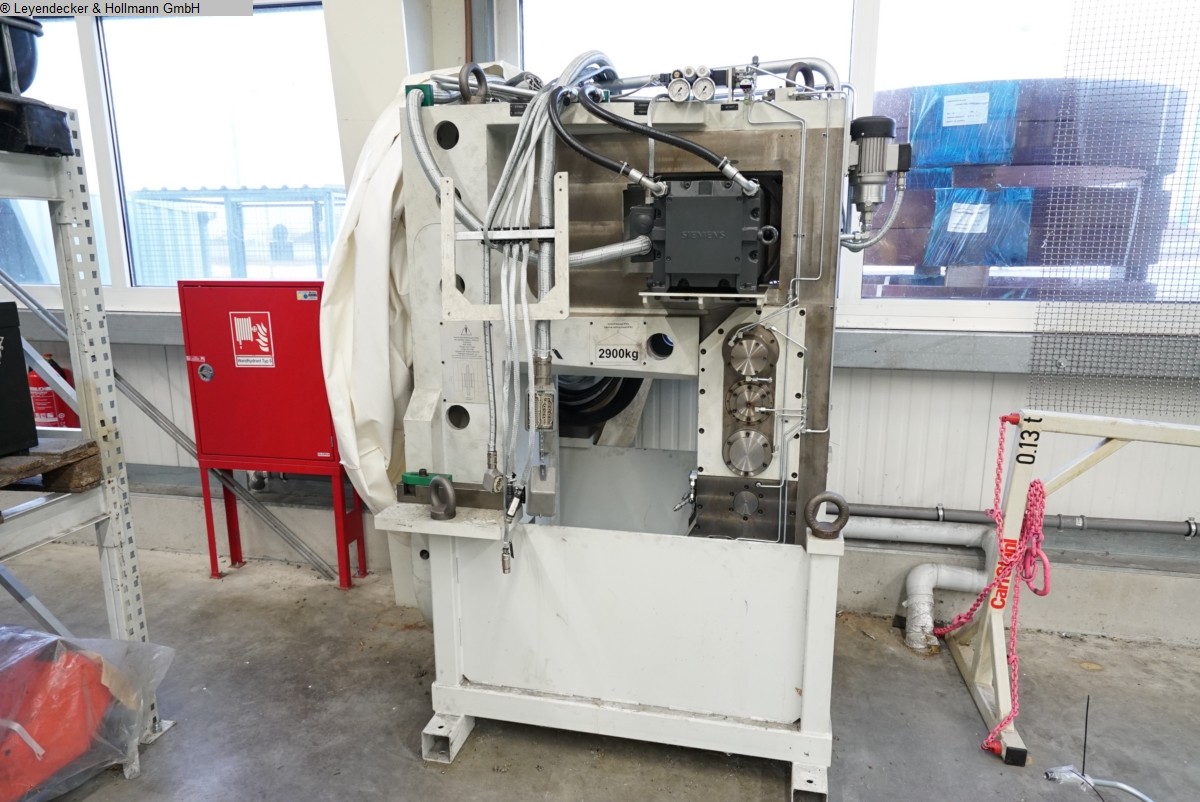

- - Innenfräskopf IFK2
- - Dialogprogramm "Innenfräsen"
- - Satz Stellkeile
- - Späneentsorgung durch Tischmitte und Maschinenbett
- - 2 zusätzliche Spänekratzförderer im Arbeitsraum
- - Umschaltung der Maschine
- - Fräserdorn Durchmesser 80 mm
- - Dialogprogramm "Fräsen im Einzelteilverfahren"
- - Dialogprogramm "Abspeichern von Shifting-Daten"
- - Dialogprogramm "Abspeichern von Fräser-Schadstellen"
- - Offline-Version "Dialogprogrammierung Wälzfräsen"

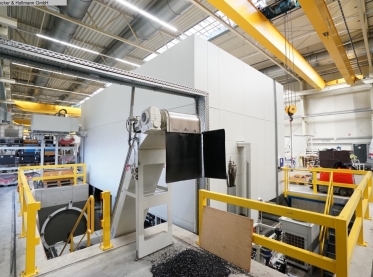

- - Zusätzliche Späneförderung entlang der Maschine
- - Netzwerkanbindung (Ethernet)
- - Nullpunkt-Spannsysteme

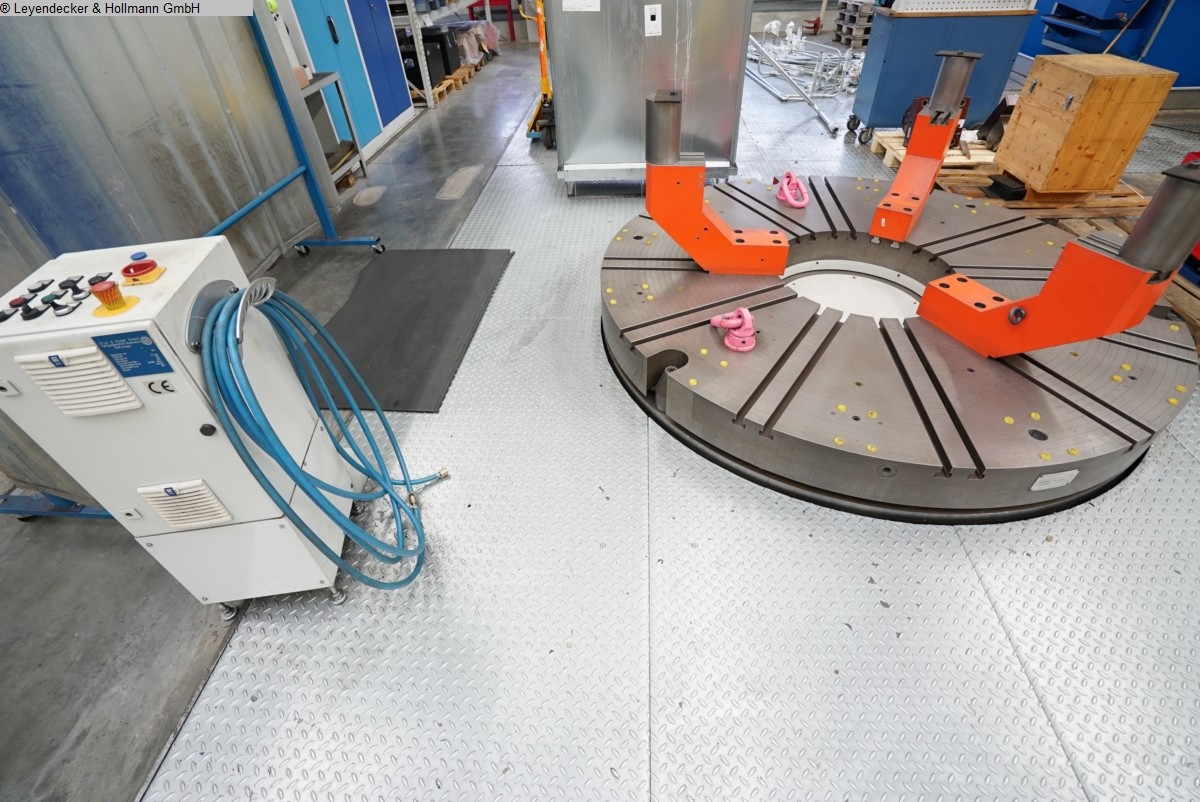

- - Rüsttisch

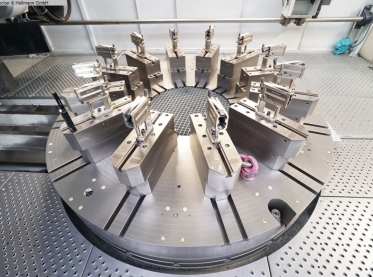

- - Spannvorrichtungen
- - Ablageplatz für Palette
- - Externe Wälzfräser-Rüststation
- - Diverse Ersatzteile
-
- Es gibt auch ein Abwälz- und Formfräserpaket mit diversen Hartmetallplatten
- (Einsätze für Hartmetallfräser), das zusätzlich gekauft werden kann.
-
