DIESE MASCHINE IST BEREITS VERKAUFT.

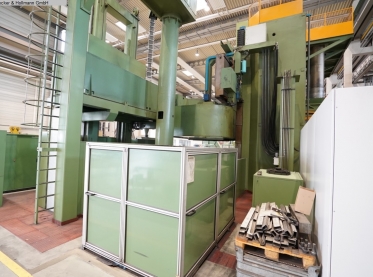

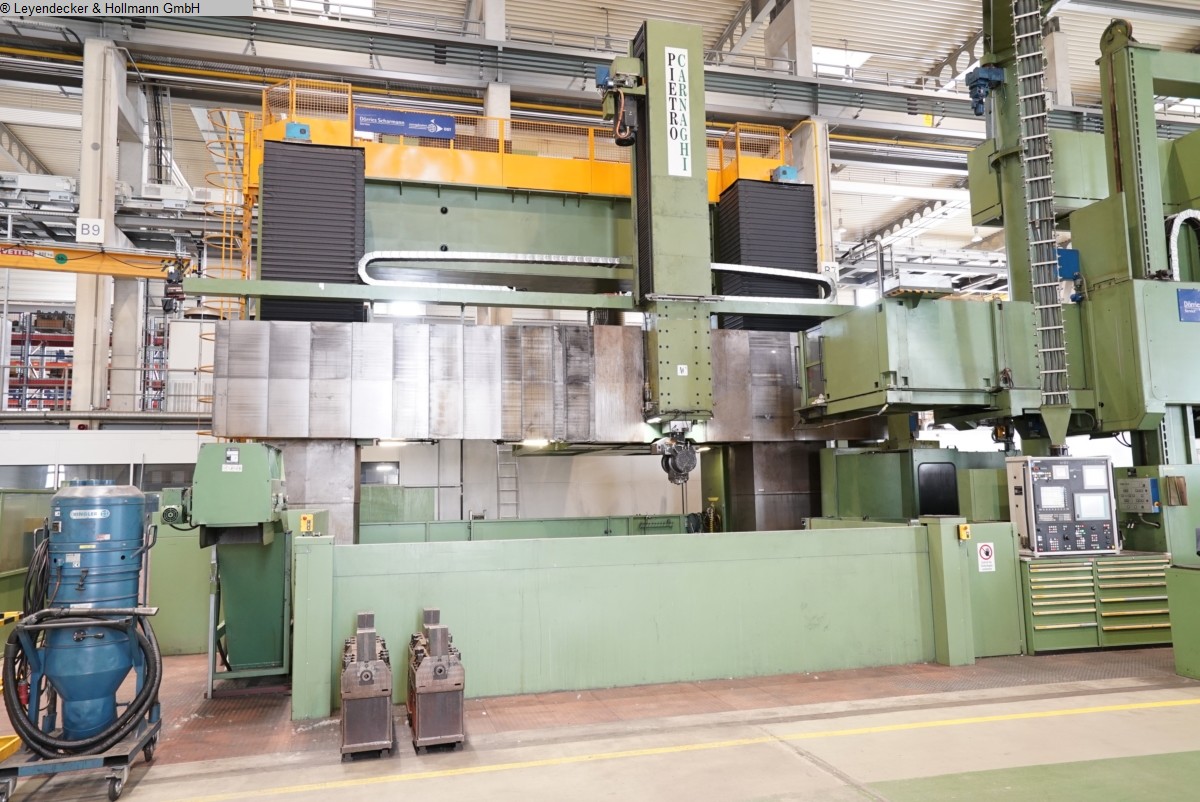

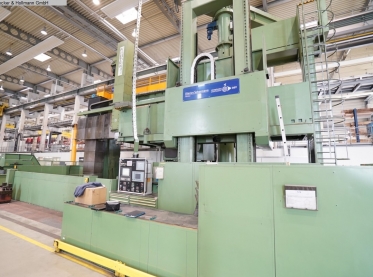

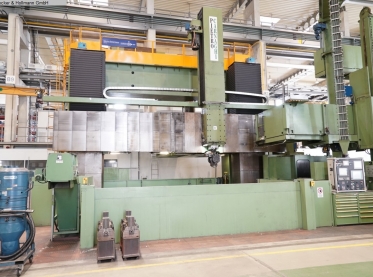

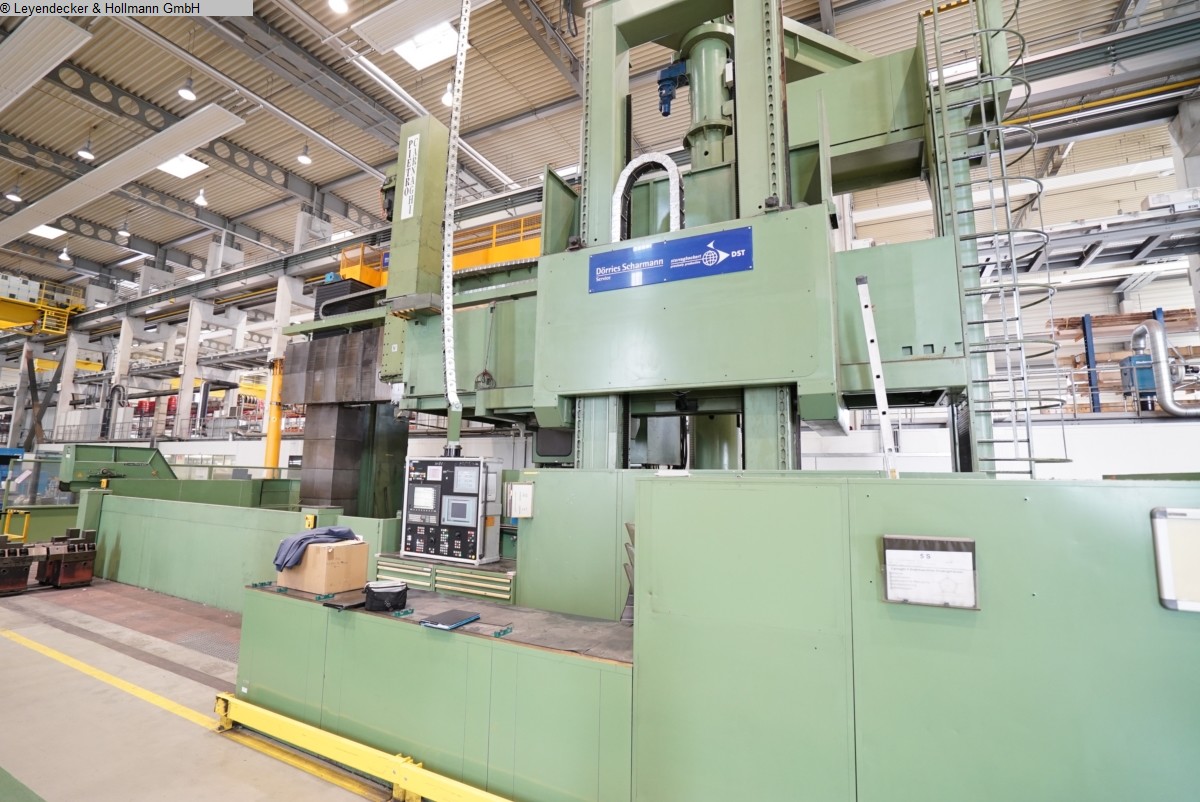

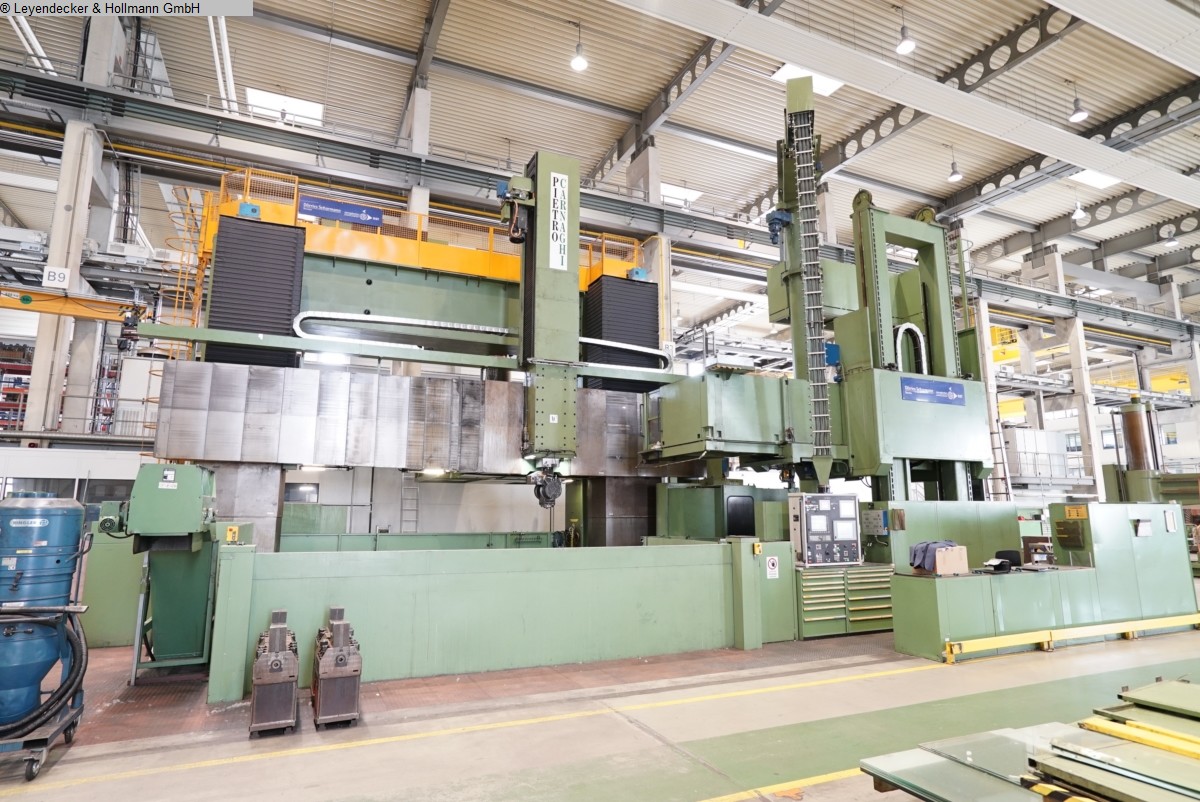

Pietro CARNAGHI - Karusselldrehmaschine - Doppelständer Lagernummer 03113
AngebotsDetails
Lagernummer
03113 Maschinenart
Karusselldrehmaschine - Doppelständer Fabrikat
Pietro CARNAGHI Typ
AC 57 TM Baujahr
2002 2012 Steuerungsart
CNC Steuerungsname

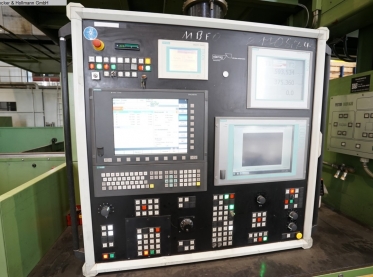

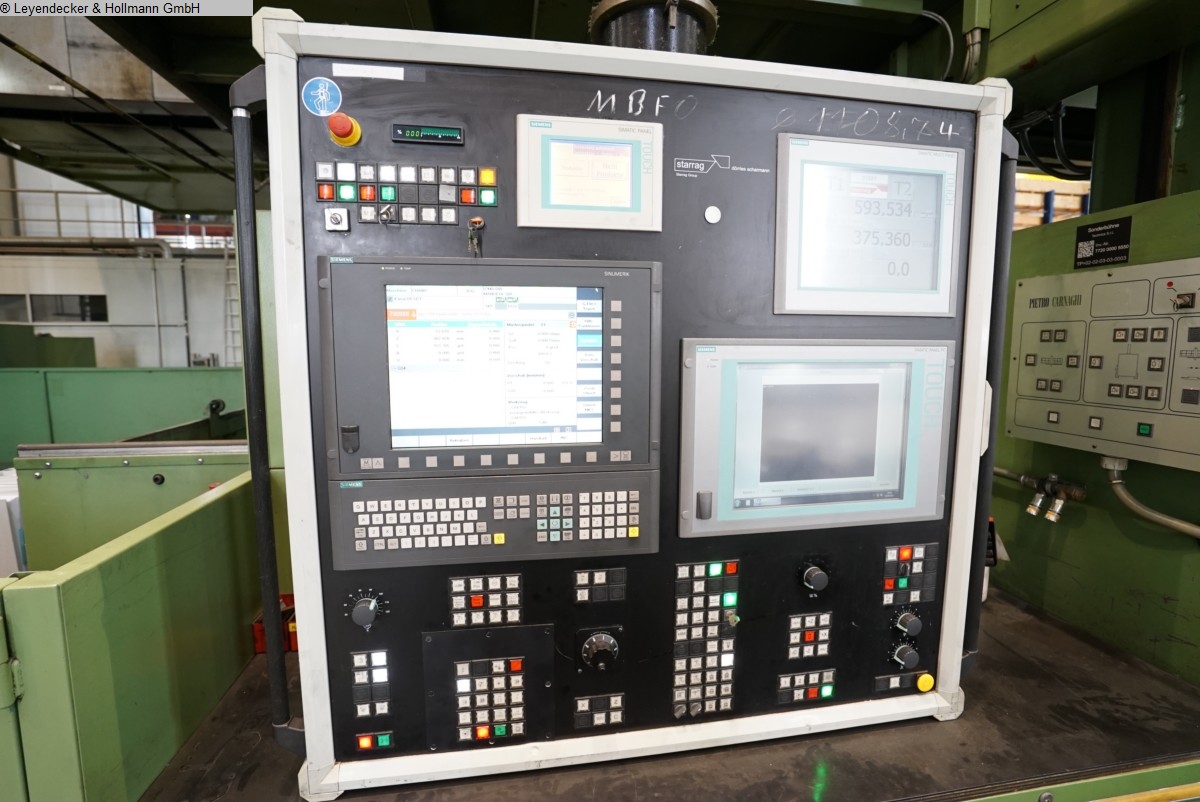

Sinumerik 840D sl
TECHNISCHE DETAILS

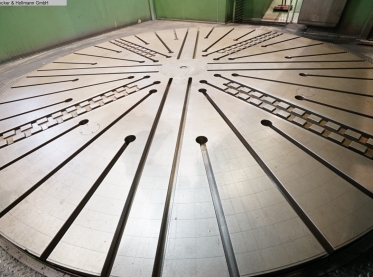

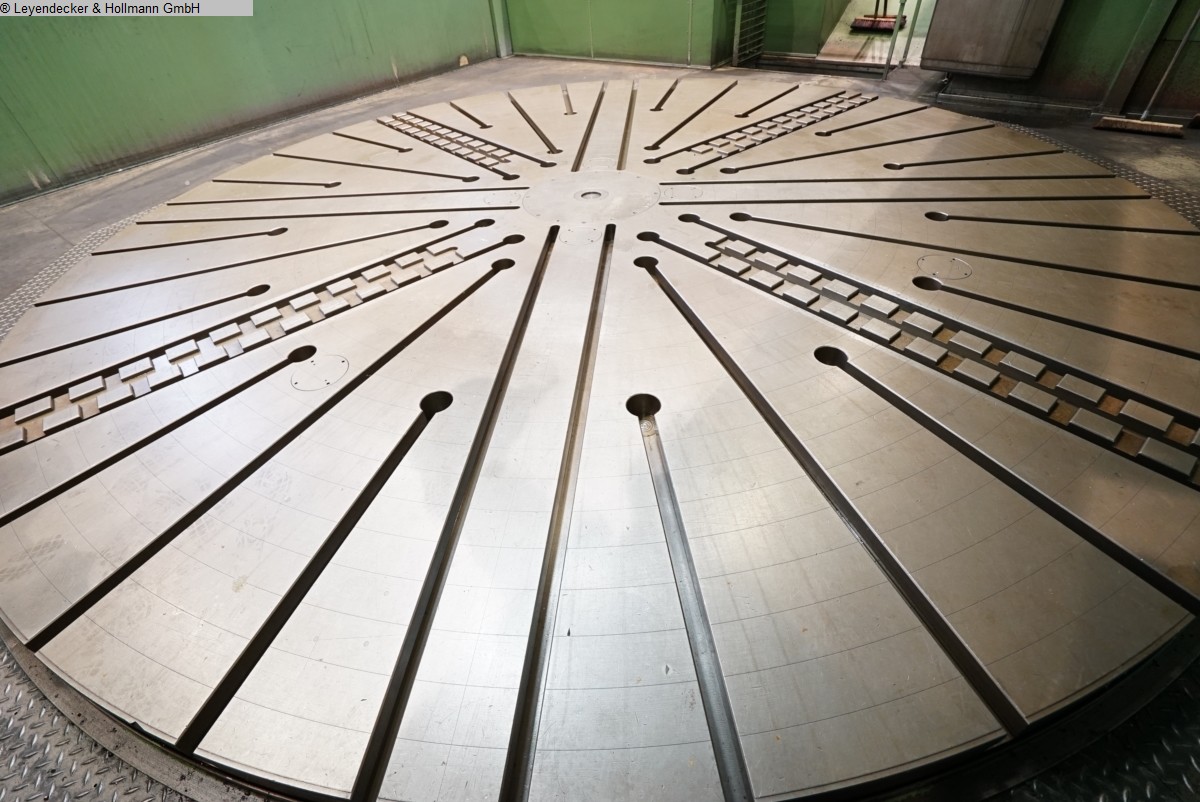

Planscheibendurchmesser
5000 mm Umlaufdurchmesser
5800 mm Drehhöhe
5000 mm Steuerung
Sinumerik 840D sl Drehdurchmesser
5700 mm max. Werkstückgewicht
100 t x-Achse (Support horizontal)
+3060/-3060 mm z-Achse (Meißelschieber vertikal)
2500 mm c-Achse (Rundbewegung Tisch im Fräsbetrieb)

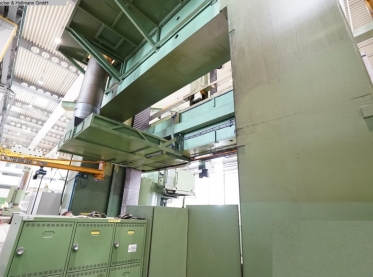

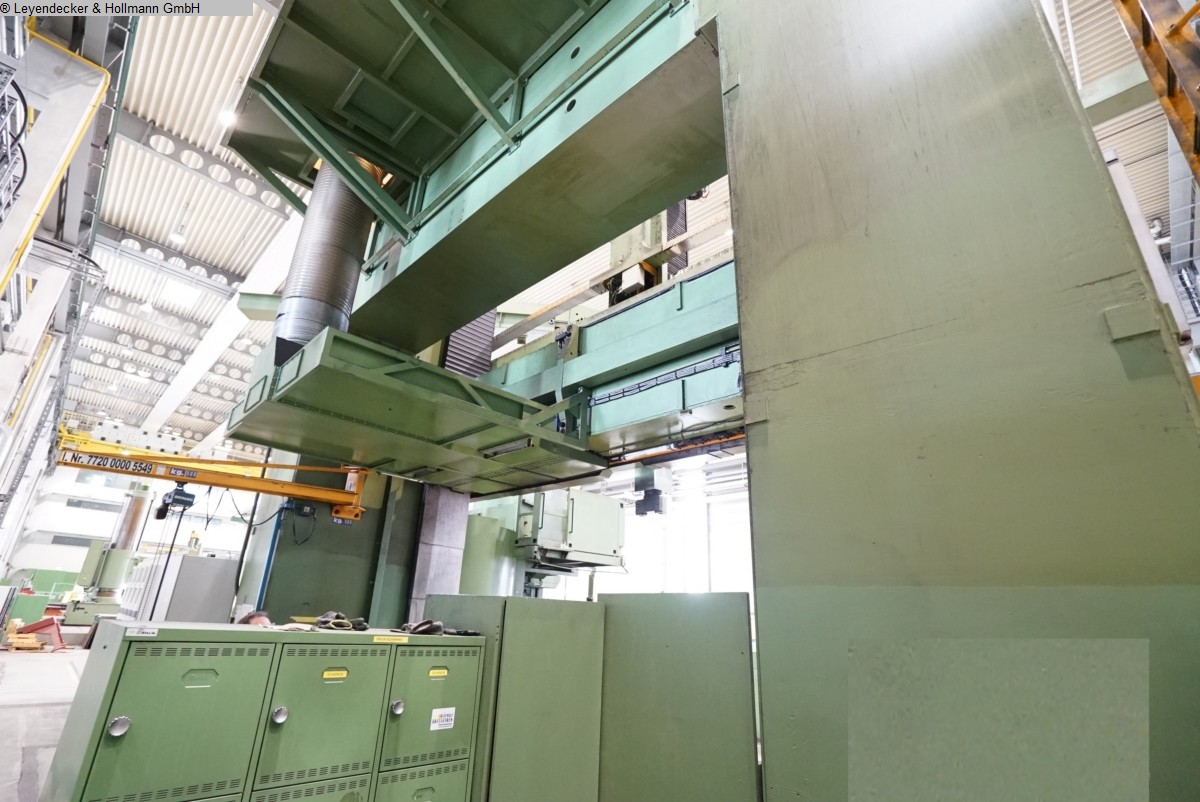

360 ° Vertikalverstellung des Querbalkens
3600 mm Vorschubgeschwindigkeit x- und z-Achse
0,1-10000 mm/min Vorschubgeschwindigkeit c-Achse
0,01 - 1 1/min Eilgang x- und z-Achse
10000 mm/min Eilgang c-Achse
1 1/min Verstellgeschwindigkeit des Querbalken
350 mm/min Gesamtleistungsbedarf
183 kW Maschinengewicht ca.
195 t Raumbedarf ca.
17 x 11 x 11,51 m
Zusatzinformationen
- Ausstattung / Zubehör:
-
- Die Maschine wurde in 2012 uberholt und modernisiert - erstklassiger Zustand
-

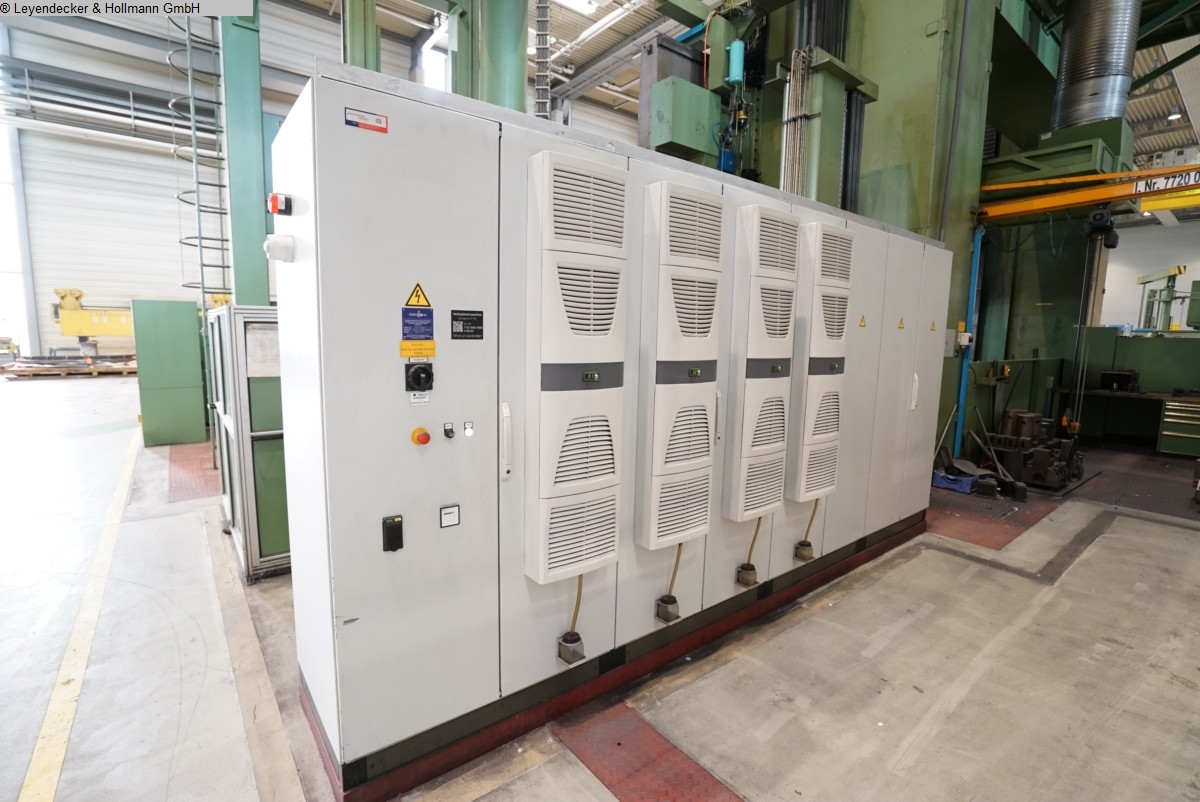

- - CNC-Steuerung Sinumerik 840D sl (Modernisierung 2012)
- - Hydrostatische Führungsbahnen für X- und Z-Achse
-
- Planscheiben-Drehbetrieb:
- - Motorleistung Drehbearbeitung: 100 kW
- - Drehzahlbereich für Drehbearbeitungen, stufenlos innerhalb von zwei
- mechanischen Stufen regelbar: 0,2-76 U/min
- - 1. Stufe: 0,2-18 U/min
- - 2. Stufe: 0,84-76 U/min
- Planscheiben-Fräsbetrieb:
- - max. Drehmoment: 95000 Nm
- - Drehzahl mit AC-Vorschubmotor: 0,01-1
- - kleinste programmierbare Winkelposition: 0,001°
- - hydraulische Klemmung, Klemmoment: 50000 N
-
- - Werkzeugwechsler mit 12-Plätze-Scheibenlager
- - 1 Platz für Kopf b-Achse
- - 1 Platz für Drehwerkzeughalter U-Achse
- - 10 Plätze für Werkzeughalter
- - max. Werkzeuggewicht: 50 kg
- - max. Kopfgewicht: 150 kg
- - max. Werkzeuglänge: 700 mm
- - Drehmotor: 13 Nm
- - max. Belastbarkeit: 1000 kg
-

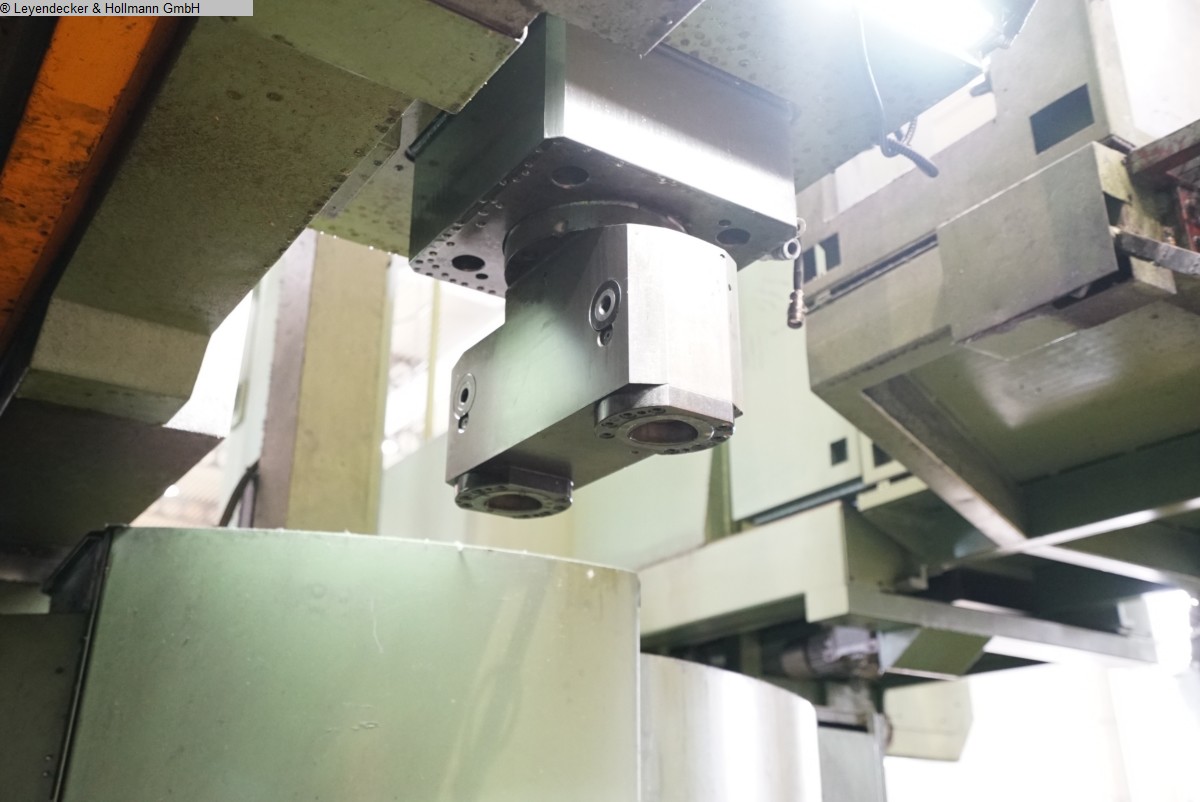

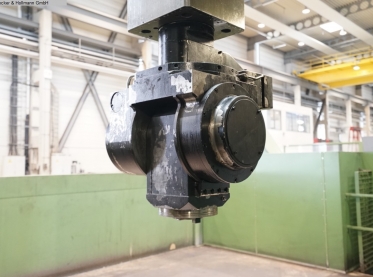

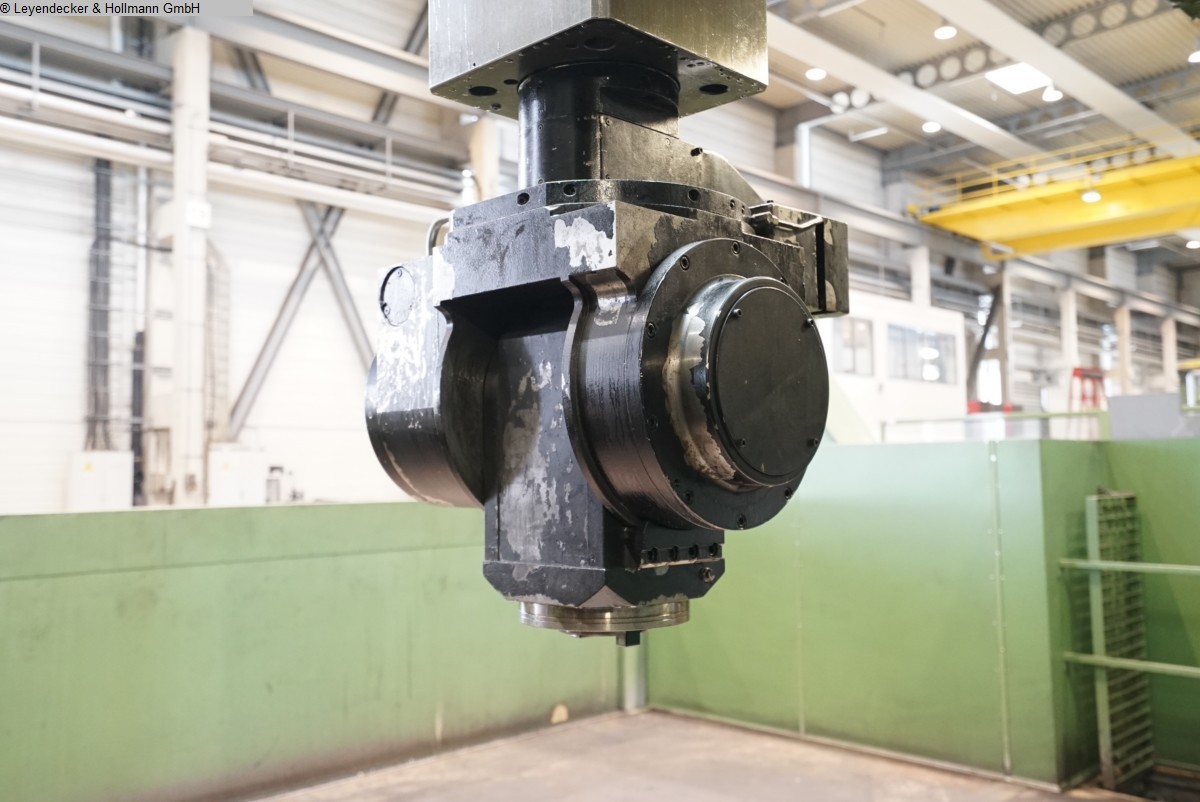

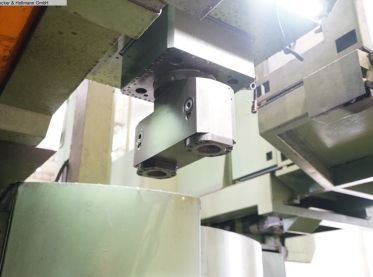

- - 1 Universal-Fräs-, Bohrkopf Typ M158
- - Spindelkonus: SK 50
- - Drehzahlbereich, stufenlos innerhalb von zwei mechanischen Stufen
- regelbar: 9,6-2000 U/min
- - 1. Stufe: 9,6-770 U/min
- - 2. Stufe: 385-2000 U/min
- - Spindel-Geschwindigkeit: 10-2000 U/min
- - Kopfspannung auf der Maschine: automatisch
- - max. Leistung bei 289 U/min: 37 kW
- - max. Drehmoment bei 289 U/min: 1220 Nm
- - Kühlmittelversorgung: durch die Spindel
-
- - 2 Sätze Spannbacken je 4 Stk.
- - 1 horizontaler Drehstahlhalter
- - 1 vertikaler Drehstahlhalter
- - 1 Bohrstangenhalter
- - 1 Capto-Halter
-
-

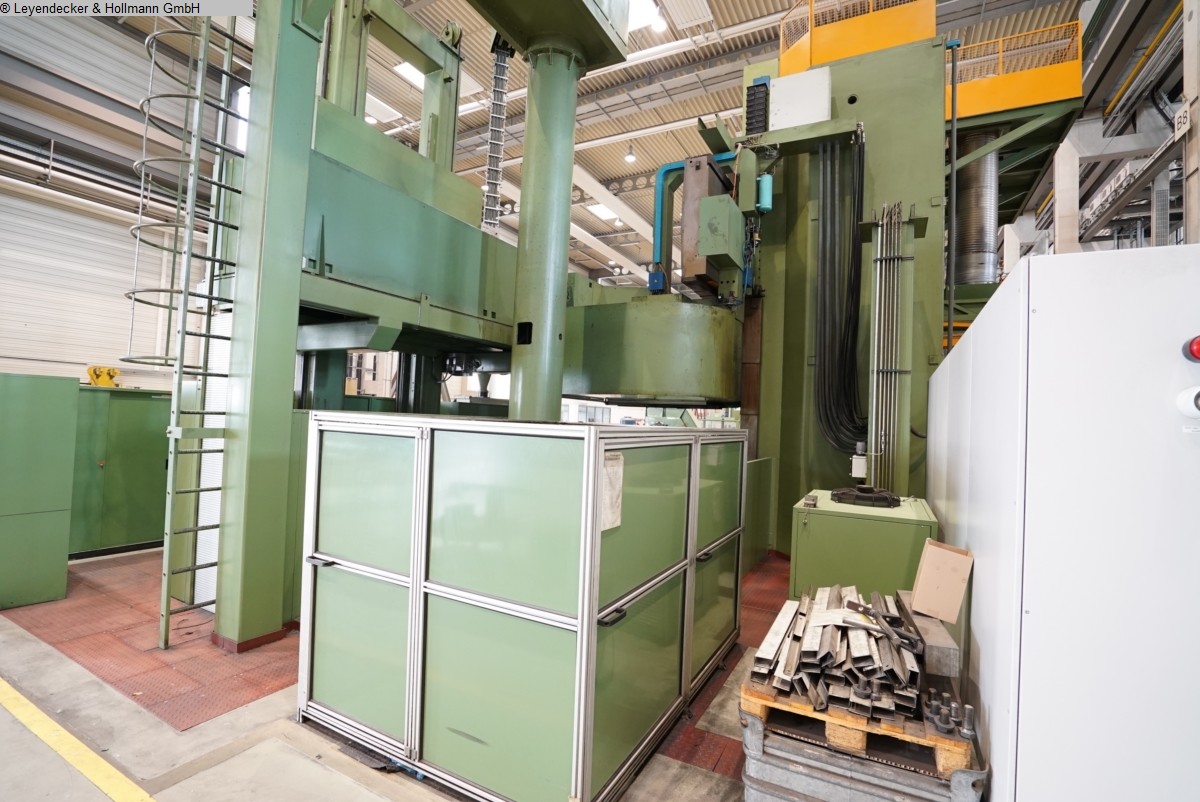

- - VIESLOSS-Vakuum-Kühlmittel-Filteranlage Fabrikat KNOLL
- - Filterkapazität 300 l/min
- - Tankvolumen 2000 l
-
- - Späneförderer
- - Dokumentation
-
