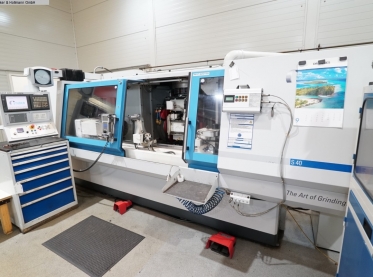

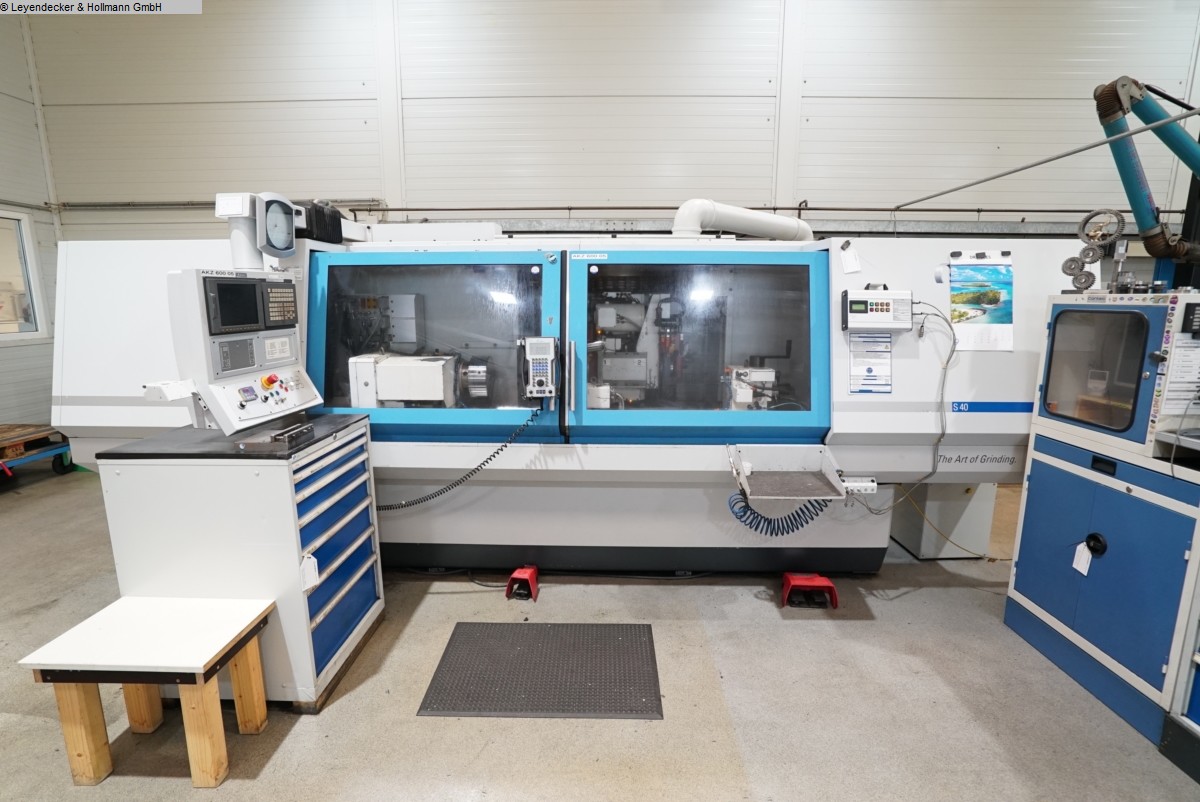

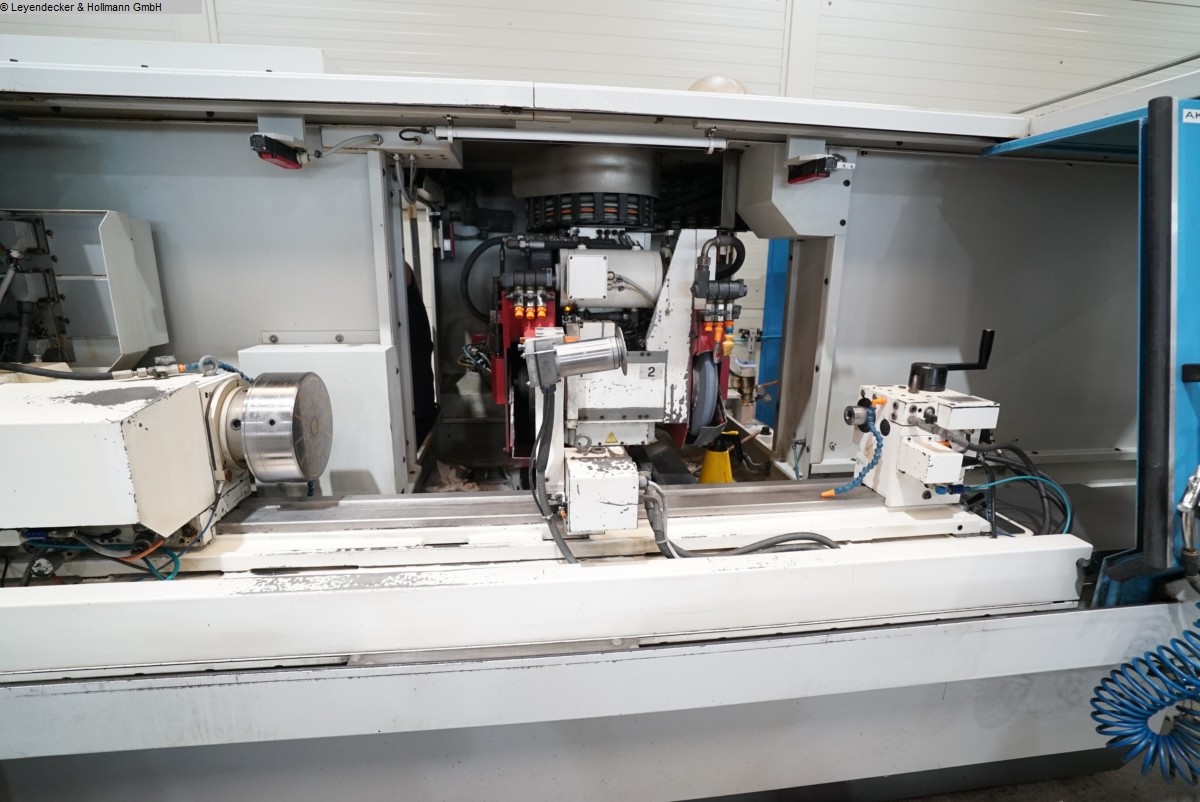

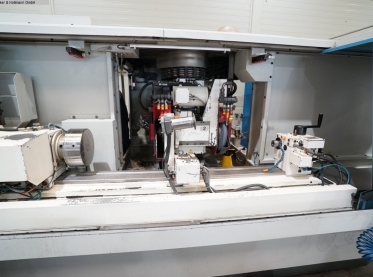

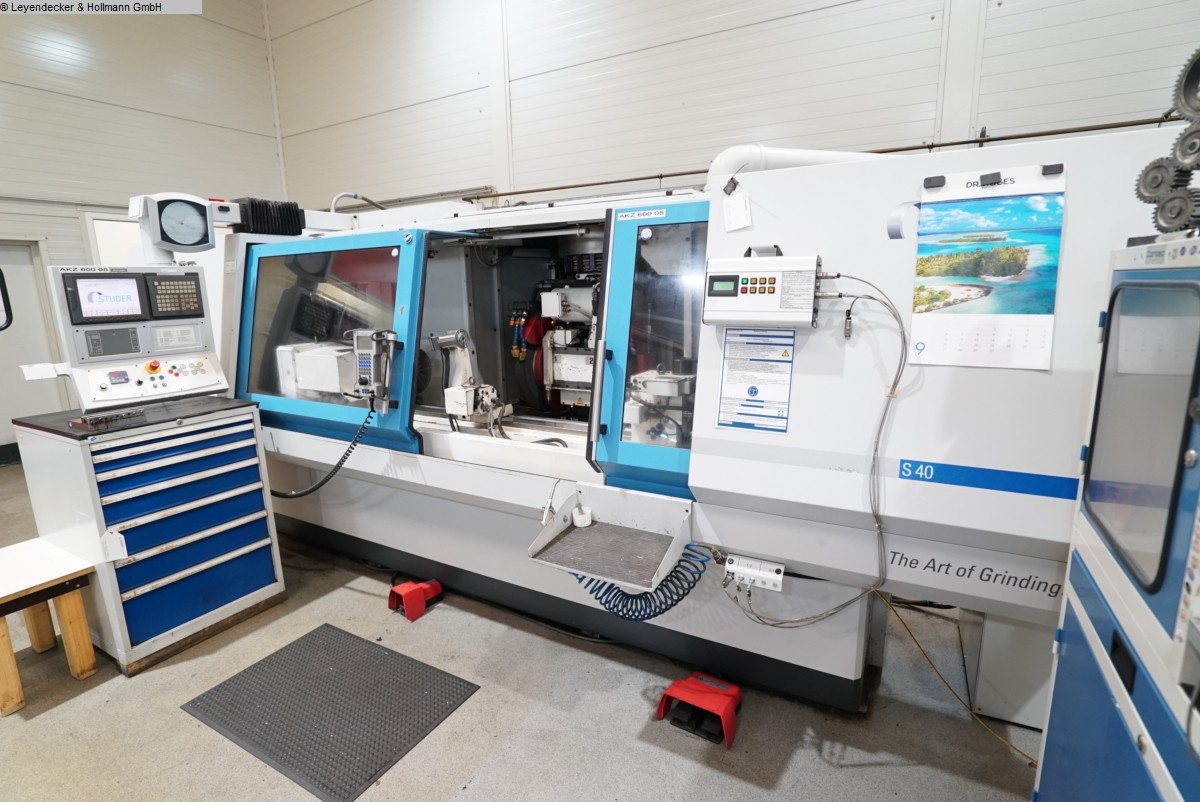

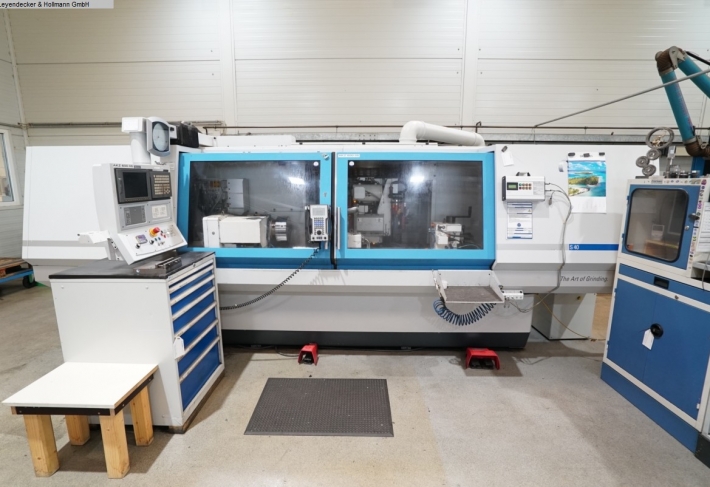

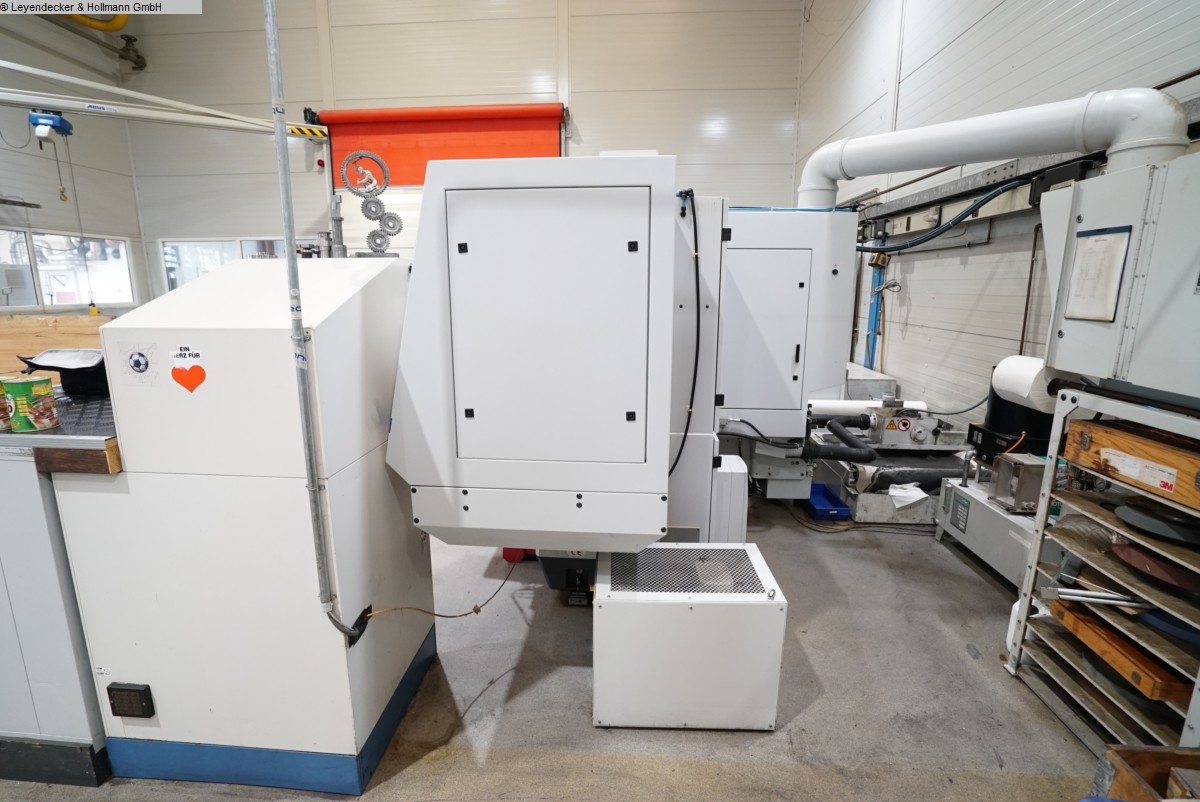

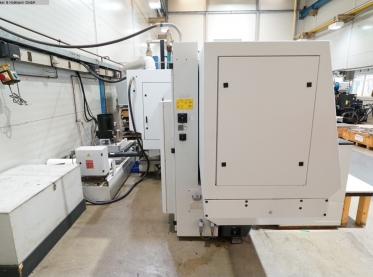

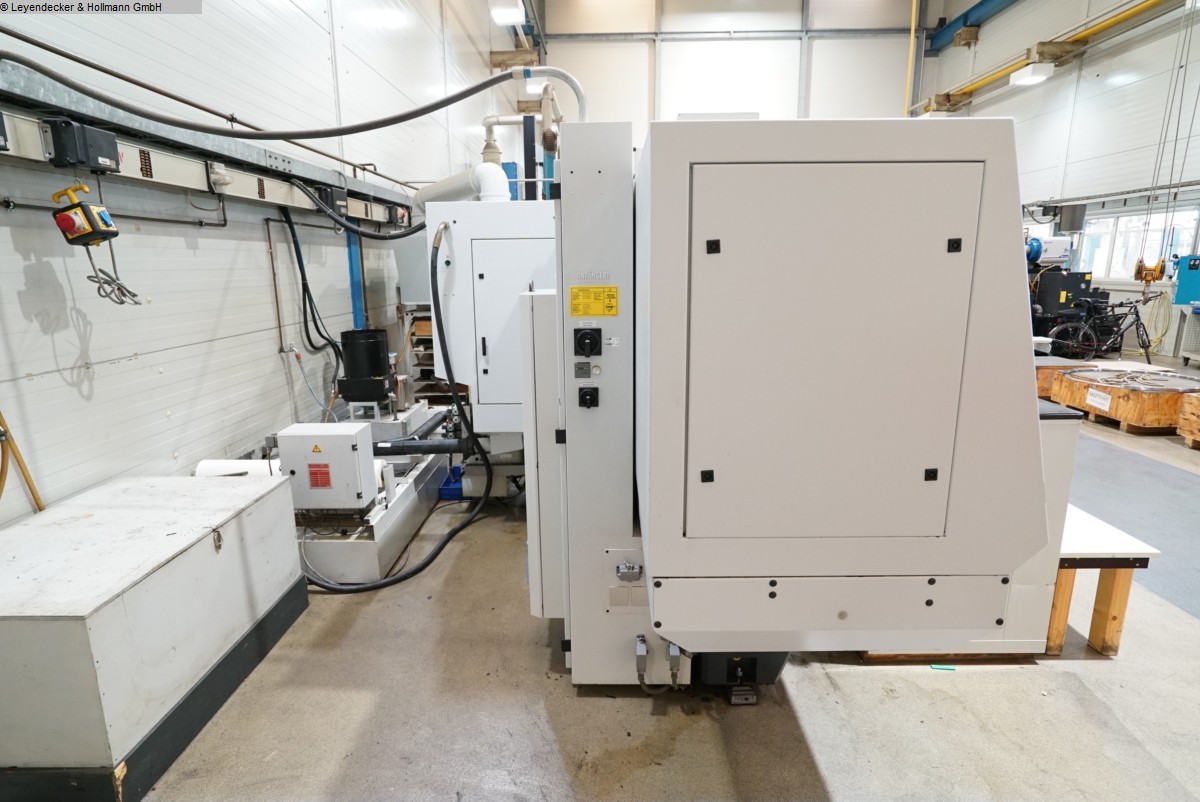

STUDER - Rundschleifmaschine - Universal Lagernummer 03122
AngebotsDetails
Lagernummer
03122 Maschinenart
Rundschleifmaschine - Universal Fabrikat
STUDER Typ
S40 Baujahr
2005 Steuerungsart
CNC Steuerungsname
Fanuc 16i TA
TECHNISCHE DETAILS
Schleifdurchmesser
350 mm Schleiflänge
1600 mm Spitzenhöhe
175 mm Spitzenweite
1600 mm max. Werkstückgewicht zwischen Spitzen
150 kg Steuerung
Fanuc 16i TA X-Achse (Querschlitten):
Weg max.
275 mm Geschwindigkeit
0,001 - 5000 mm/min Auflösung
0,0001 mm Z-Achse (Längsschlitten):
Weg max.
1650 mm Geschwindigkeit
0,001-10000 mm/min Auflösung
0,0001 mm Schleifspindelstock:
Antriebsleistung
7,5 kW Schleifscheiben-Durchmesser x Breite
400 x 63 mm Schleifscheiben - Bohrungsdurchmesser
127 mm Schwenkbereich
-15 ... +225 ° Hirth-Verzahnung Auflösung
1 ° Innenschleifvorrichtung für Schnelllaufspindeln:
Durchmesser der Aufnahmebohrung
120 mm Gesamtleistungsbedarf
30 kVA Maschinengewicht ca.
5,8 t Raumbedarf ca.
6017x3224x2250 mm
Zusatzinformationen
- Ausstattung / Zubehör:
- - Maschinenbett aus Mineralguss Granitan S103
- - Werkstücktisch schwenkbar +6° mit Feinverstellung

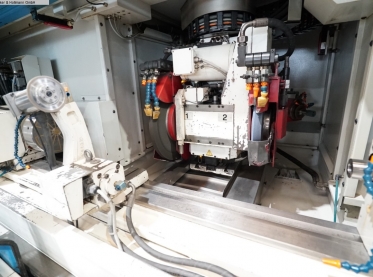

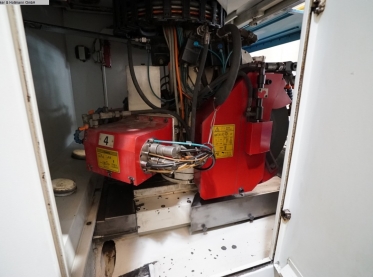

- - Schleifspindelstock:

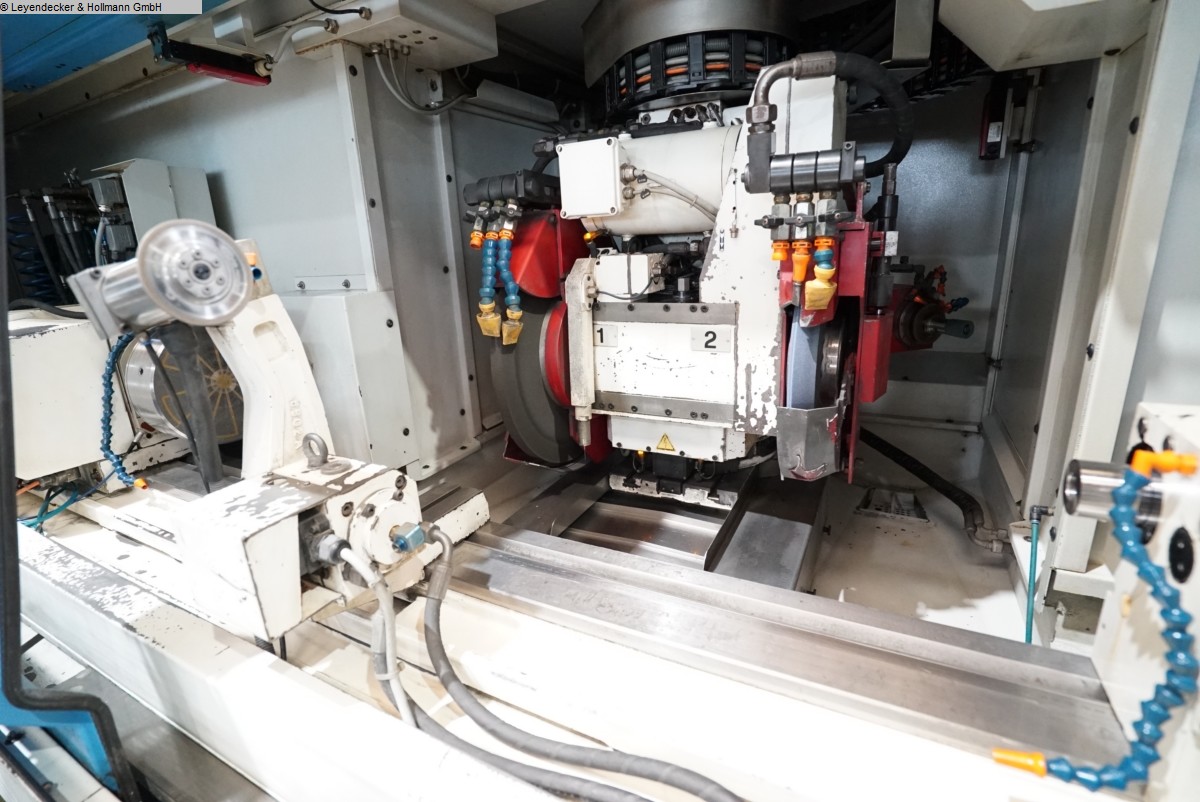

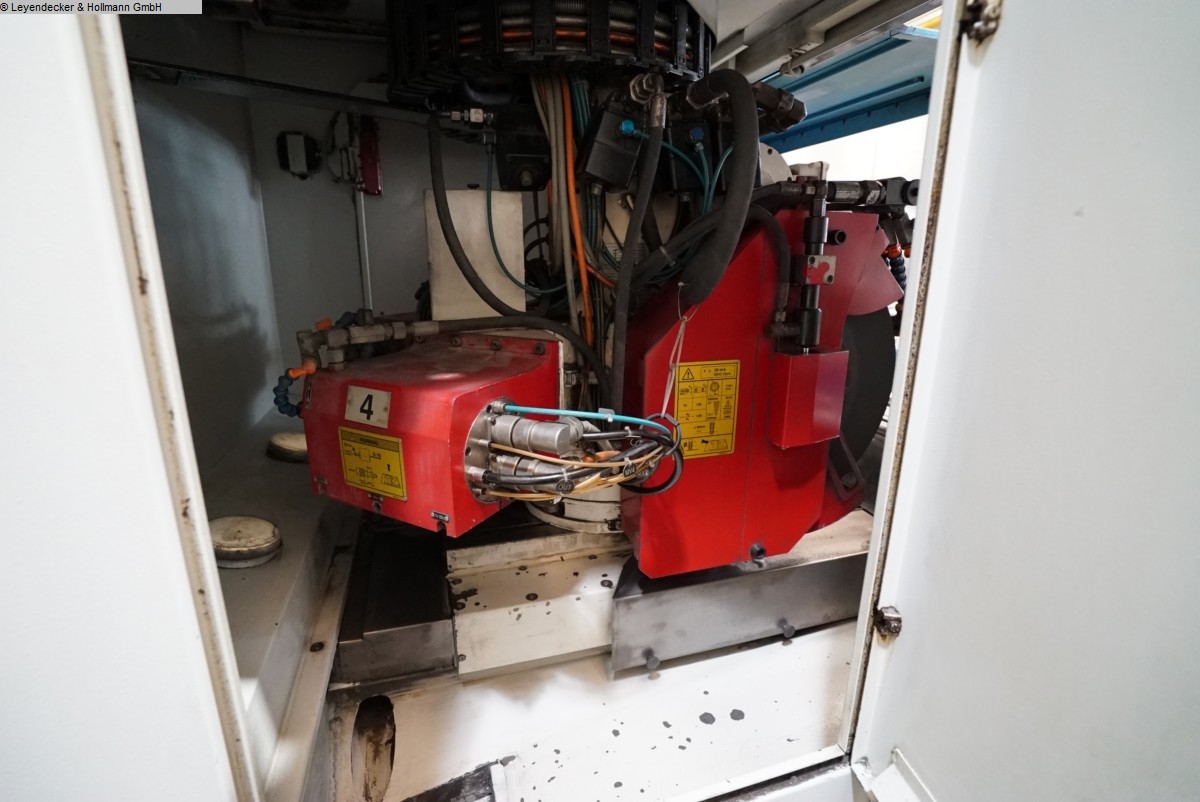

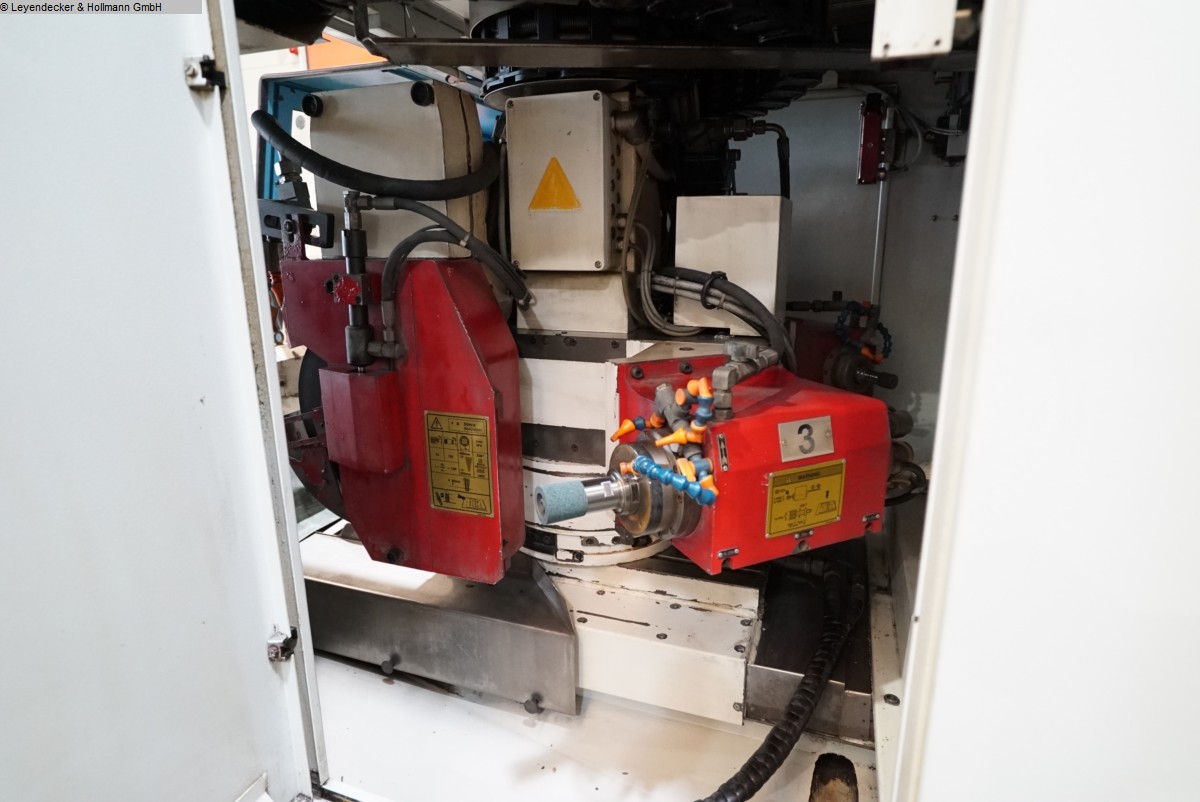

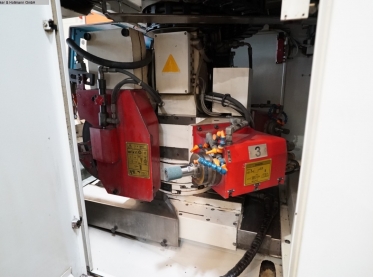

- - Revolverschleifspindelstock U universal, schwenkbar
- - Hirthverzahnung 1° zu Schleifspindel-Schwenkachse,
- Schwenkwinkel -15° bis +225°
- - Erweiterung des Schleifkopfs auf 2 Außenschleifscheiben und
- 2 Innenschleifscheiben
- - Innenschleifvorrichtung für Schnellfrequenzspindeln Ø 120 mm
- - Außenschleifspindel 1, wälzgelagert:
- - Motor 7,5 kW inklusive Frequenzumformer zu Außenschleifspindel 1
- - Schnittgeschwindigkeit der Außenspindel 1 bis max. 50 m/s
- - Innenschleifantrieb:
- - HF-Frequenzumformer 15 kW für programmierbare Schnittgeschwindigkeit
- - HF-Innenschleifausrüstung für Spindelfabrikat Fischer
- - Werkstückspindelstock:
- - Futter-Werkstückspindelstock wälzgelagert, Aufnahmekonus ISO 50,
- zylindrische Außenaufnahme Ø 110 mm, Spindeldurchlass Ø 50 mm
- - C-Achse hochgenau
- - zum Rund-, Tief-, Formen- oder Gewindeschleifen,
- mit direktem Messsystem, Auflösung 0,0001°,
- AC-Servomotor mit Sicherheitsbreme
- - Drehzahlbereich 1-650 1/min
- - Tippgeschwindigkeit 1-50 1/min
- - Werkstückgewicht zwischen den Spitzen
- - wenn Futter Werkstückspindelstock wälzgelagert ISO 50: max. 150 kg
- - Reitstock
- - Abrichtvorrichtung hydraulisch rückklappbar auf Werkstücktisch montiert.
- Verwendbar für Außen- und Innenschleifen ohne umzurichten.

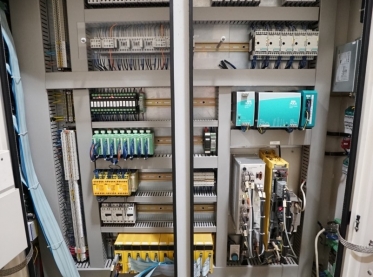

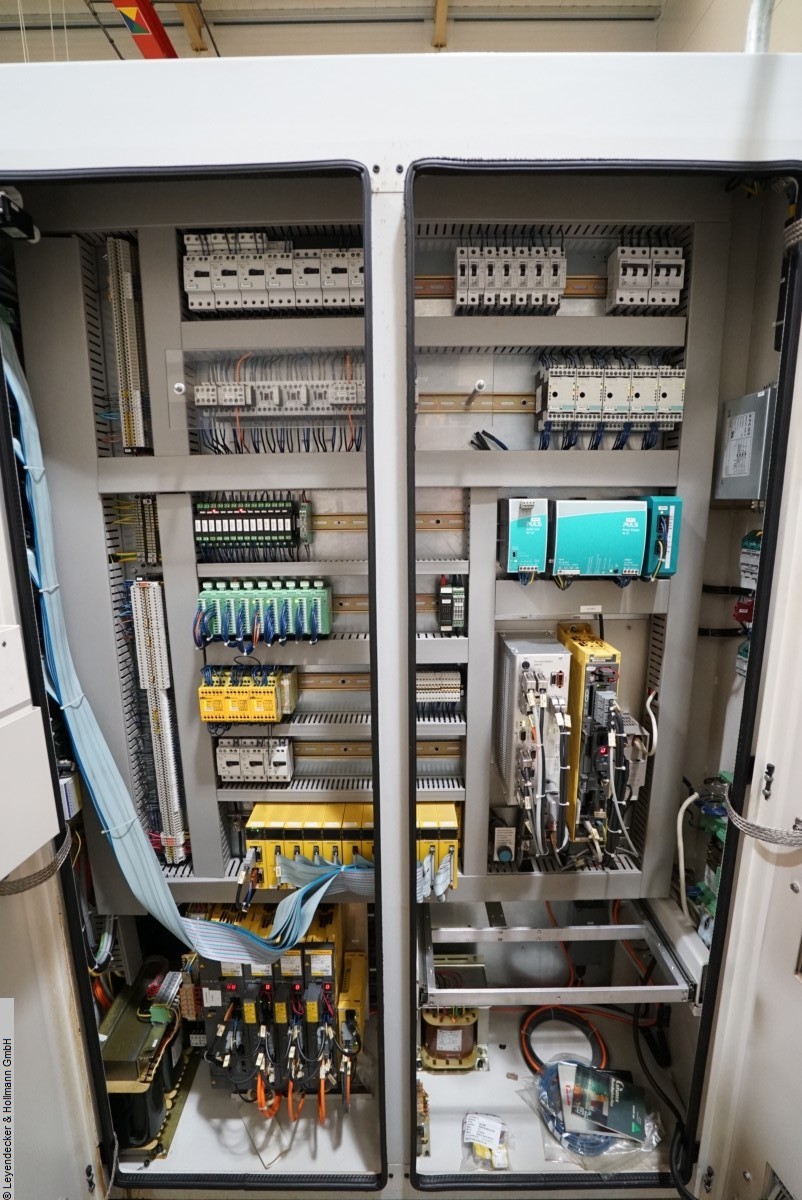

- - Steuerung:

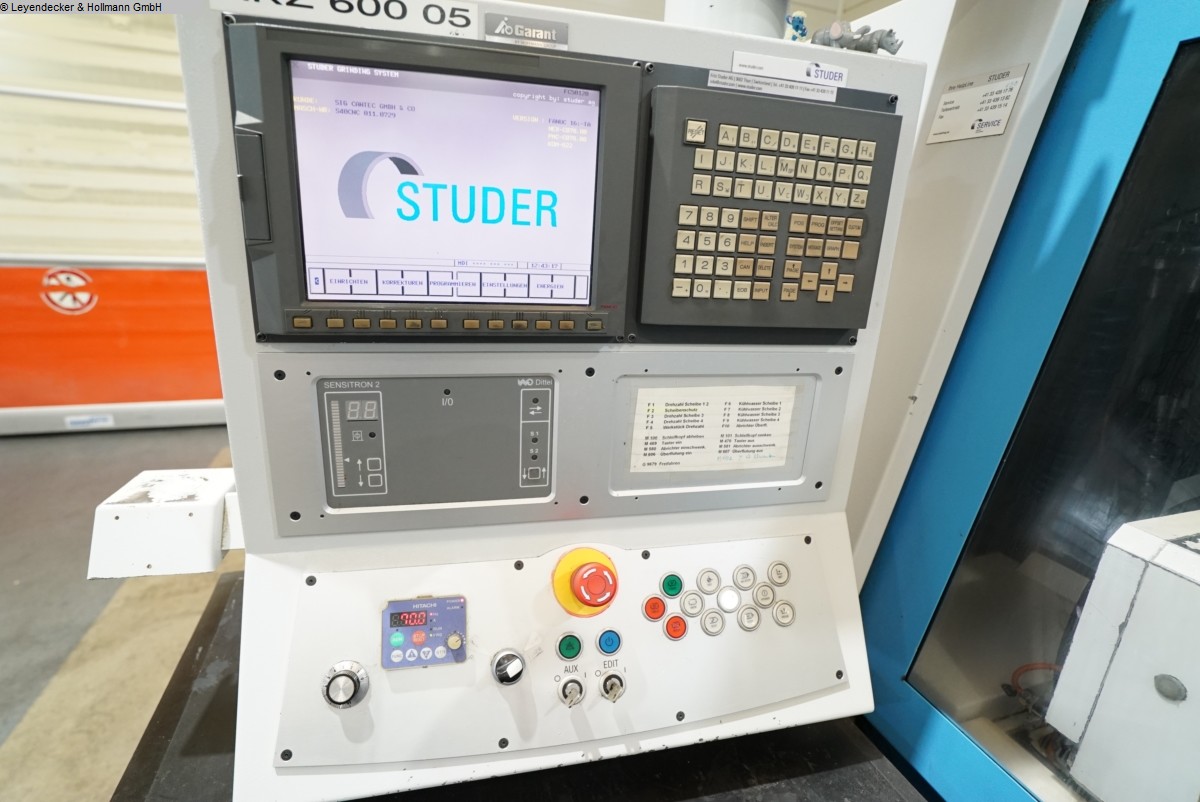

- - CNC-Steuerung Fanuc 16i-TA für High Speed Machining
- mit farbigem Flachbildschirm

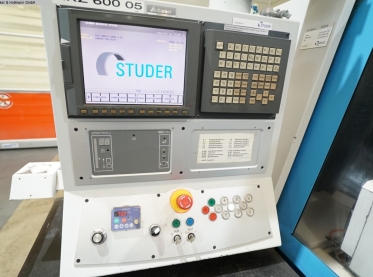

- - Tragbares Bediengerät Studer PCU-Terminal mit LCD-Anzeige, Tastatur
- - Sicherheitsabschaltung (Energiefreischaltung) bei offener Türe mit
- Zutrittslampe zum Einrichten.
- - Elektronische Anschlifferkennung Senitron 2
- - Bedienfrontplatte mit Balkenanzeige
- - 2 Sensor-Eingänge für Anschlifferkennung
- - Studer Software zur Anwahl, Luftschleifüberbrückung
- - Schnittstelle RS 232 C für Datenein- und -ausgabegeräte
- - Modem Wikon für Ferndiagnose
- - Schnittstelle für 1-Ebenen-Betriebswuchten MPM manuell
- - FULL-Ethernet Schnittstelle zu Fanuc 16i-TA für schnellen Datenaustausch
- zwischen der CNC-Steuerung und externem Personal-Computer z. B. für
- High Speed Machining
- - Zusätzliche Schleifzyklen:
- - Gewindeschleifzyklen zu Studer Betriebssystem Release B zum Schleifen von
- Gewinden mit senkrechter Schleifscheibe (achsparallel)
- - Quick-Set inkl. Erfassungsstativ mit Anschleif- und Messfläche
- - Maschinen-Lizenzen für StuderGRIND Programmiersoftware:
- - Maschinenlizenz für StuderGRIND Basispaket
- - Maschinenlizenz für StuderTread
- - Maschinenlizenz für StuderFormHSM
- - Messsteuerung:
- - Touchmaster Movomatic C25 (schaltend) zum Positionieren aktiv
- - Einrichtung für schaltenden Touchmaster in Werkzeugposition 1 mit
- Schwenkapparat, inkl. Ausswerteeinheit und Software zu Verrechnung
- - Kühlmitteleinrichtung und Filter:
- - Kombinierter Magnet- und Papierbandfilter 375 l, für Schleiföl oder
- Emulsion, mit Kühlmittelbehälter
- - Wasserkühlkreis für Schleifantriebe mit Innenkühlung und separatem
- Kühlwasserbehälter 100 l
- - Schleifnebelabsauganlage für Emulsion
- - viel Zubehör diverse Futter, Schleifscheiben und Flansche, Innenschleifdorne
-
