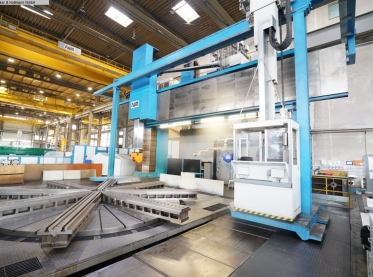

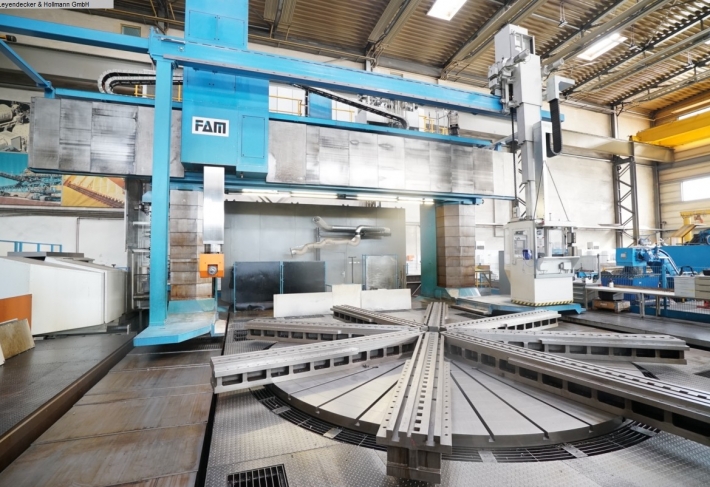

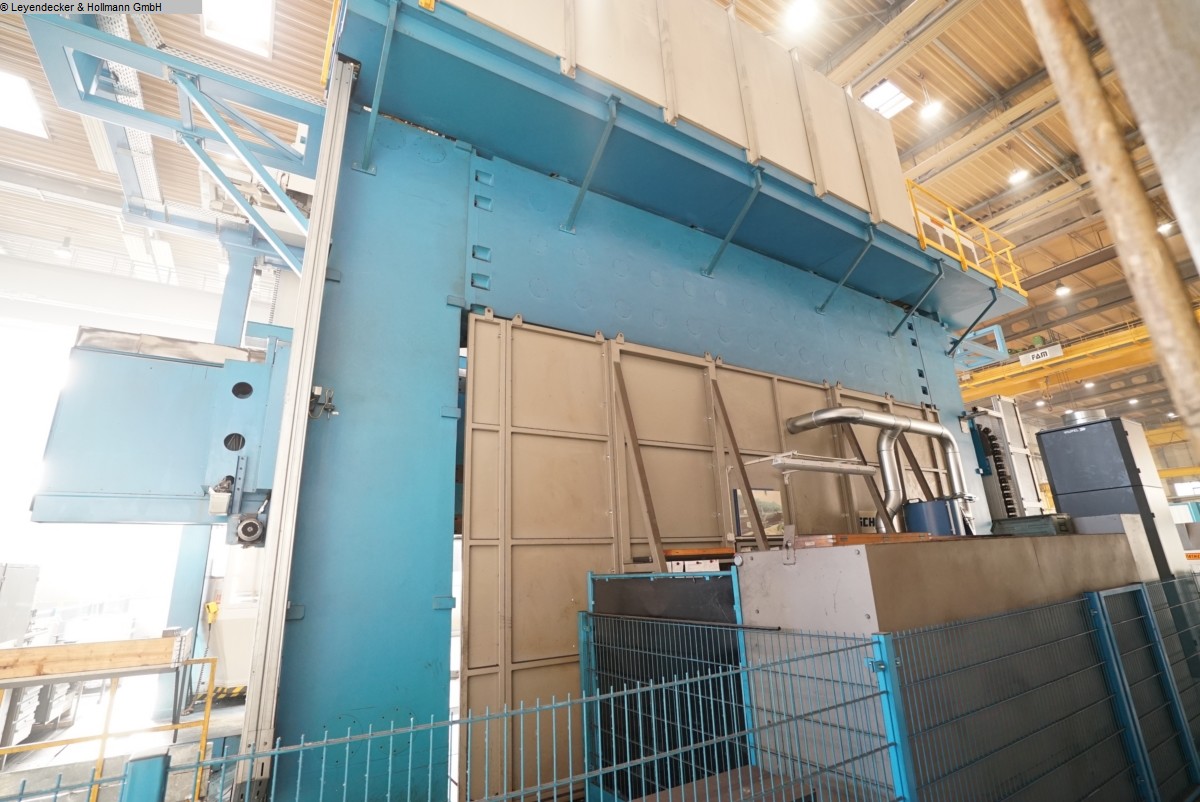

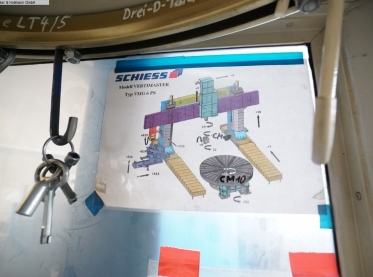

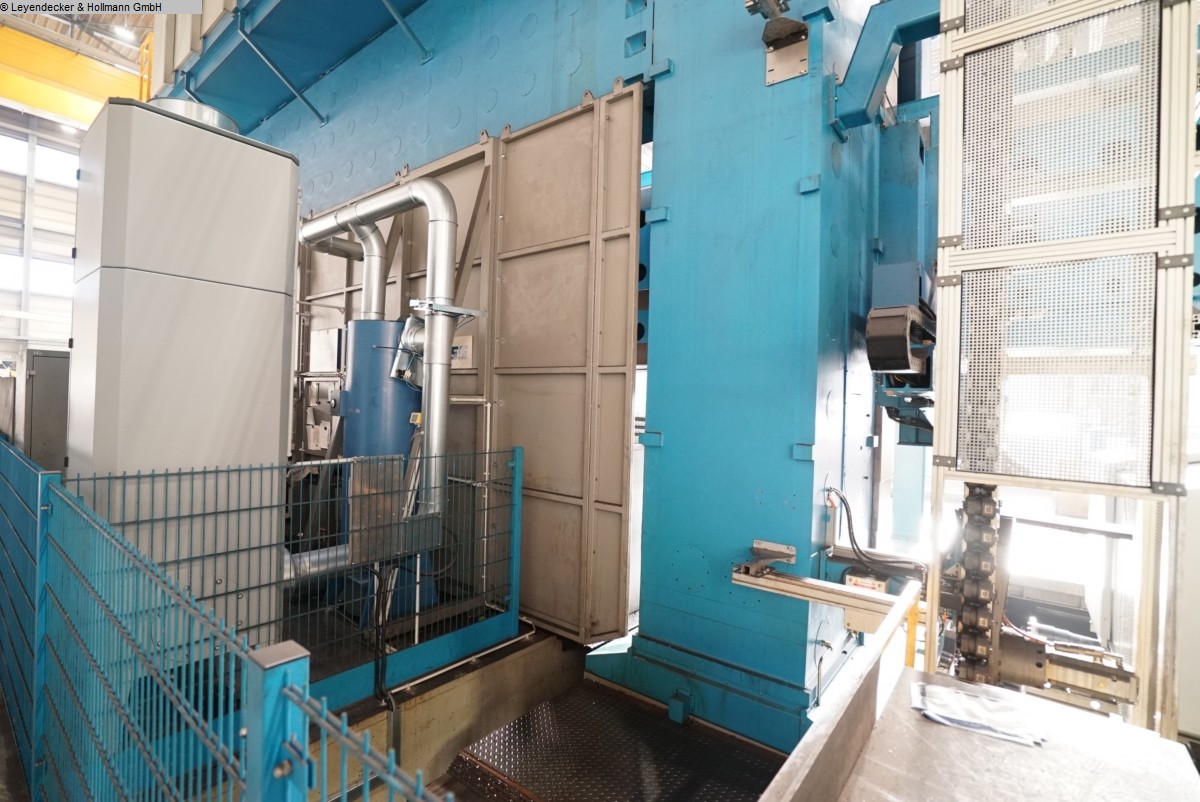

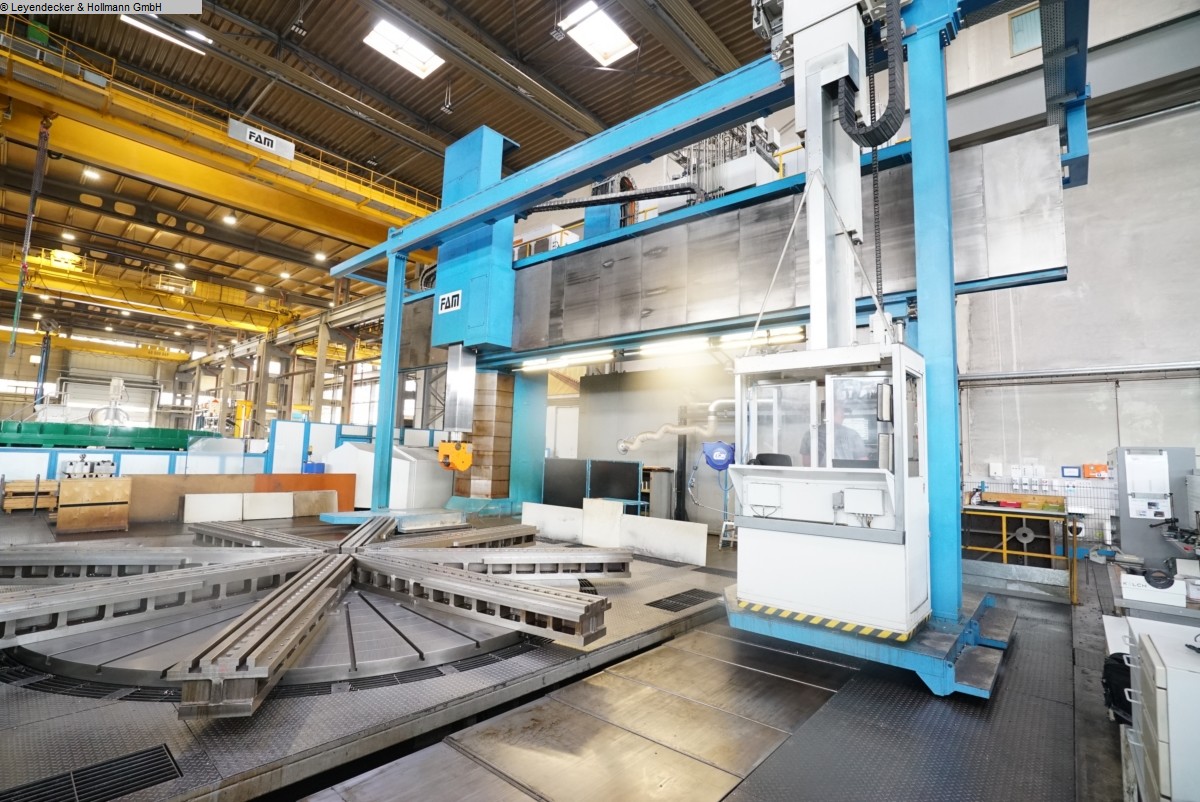

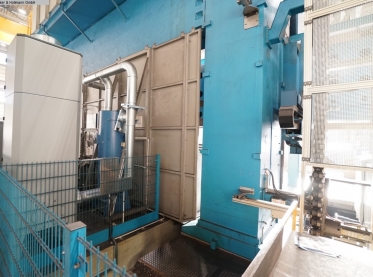

SCHIESS - Karusselldrehmaschine - Doppelständer Lagernummer 03168
AngebotsDetails
Lagernummer
03168 Maschinenart
Karusselldrehmaschine - Doppelständer Fabrikat
SCHIESS Typ

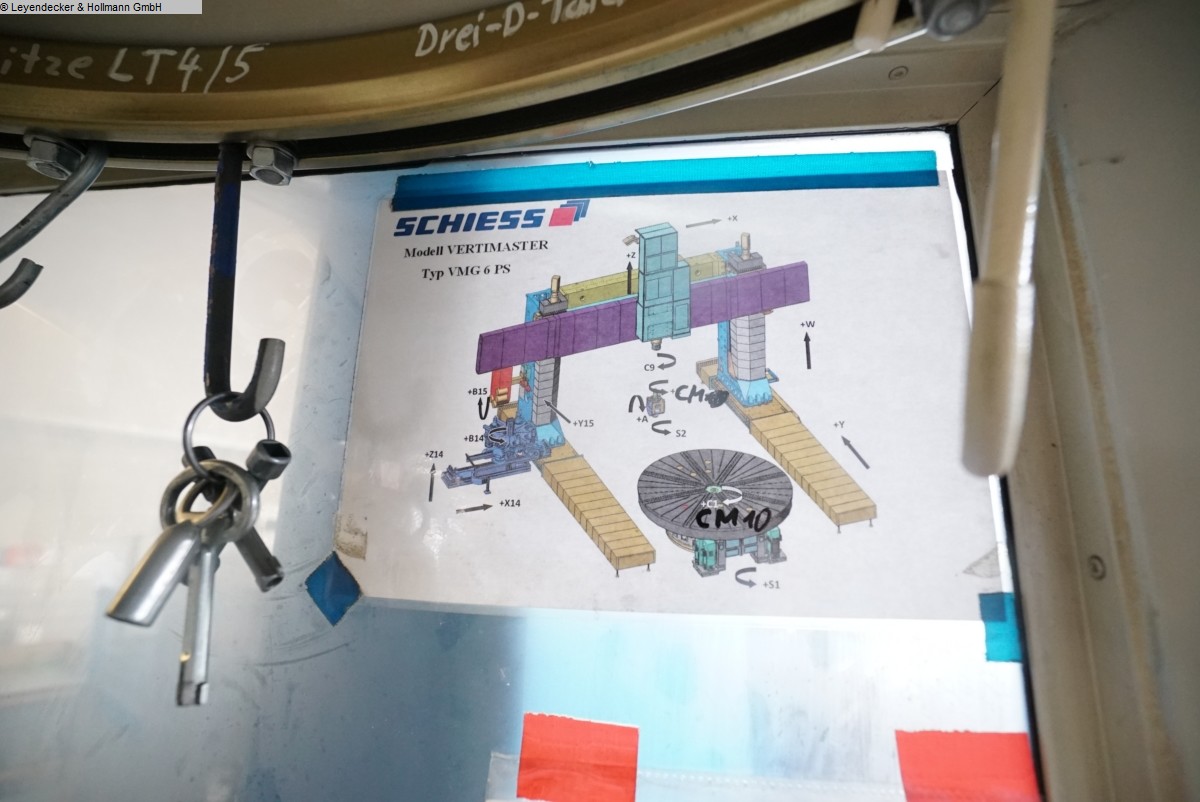

VMG 6 PS Baujahr
2010 Steuerungsart
CNC Steuerungsname

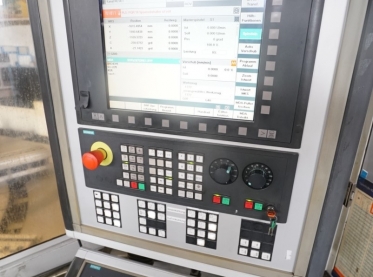

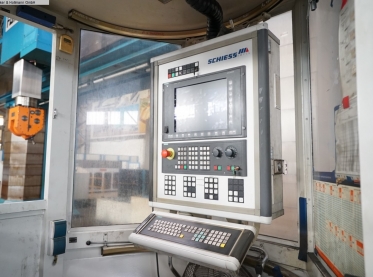

Siemens 840D PL
TECHNISCHE DETAILS

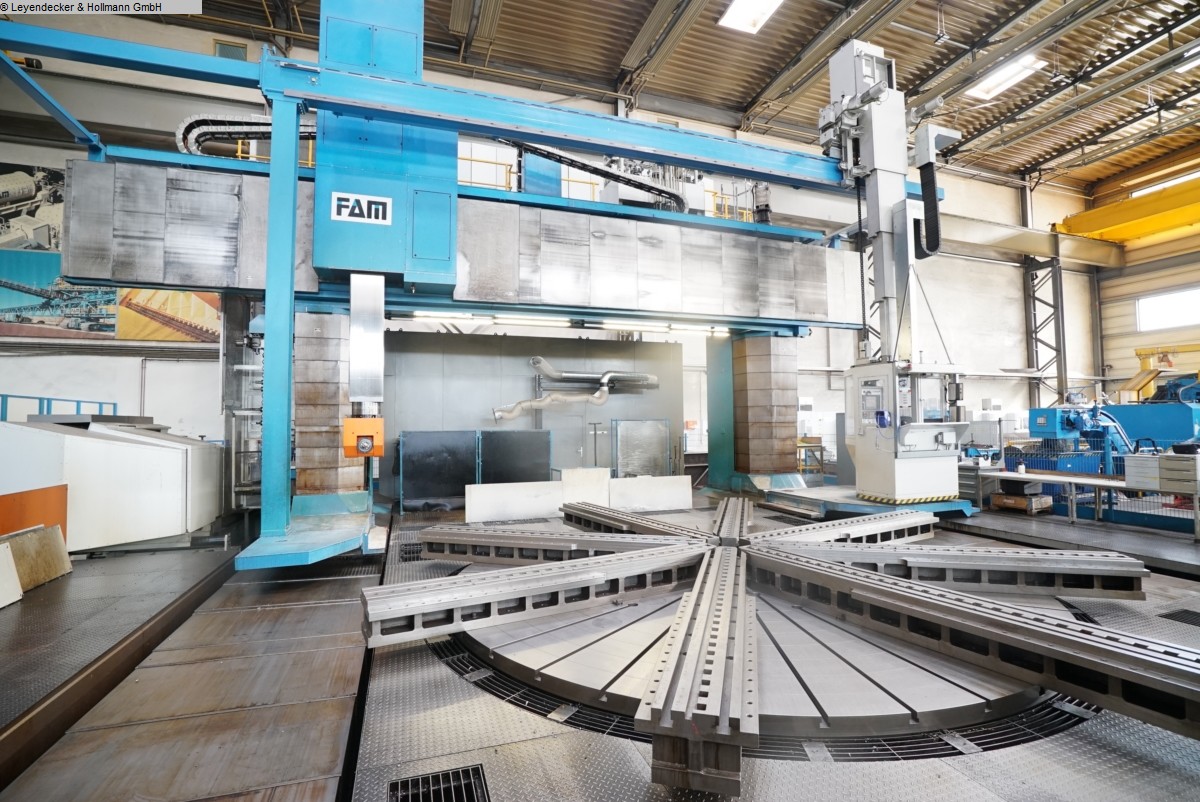

Planscheibendurchmesser
6.000 mm max. Bearbeitungsdurchmesser beim Drehen
10.000 mm max. Bearbeitungshöhe
3.500 mm Planscheibendrehzahlbereich
0 - 40 U/min Drehmoment an der Planscheibe
335.000 Nm Werkstückgewicht max.
180.000 kg x-Achse
10450 mm y-Achse
6000 mm z-Achse
2.000 mm w-Achse

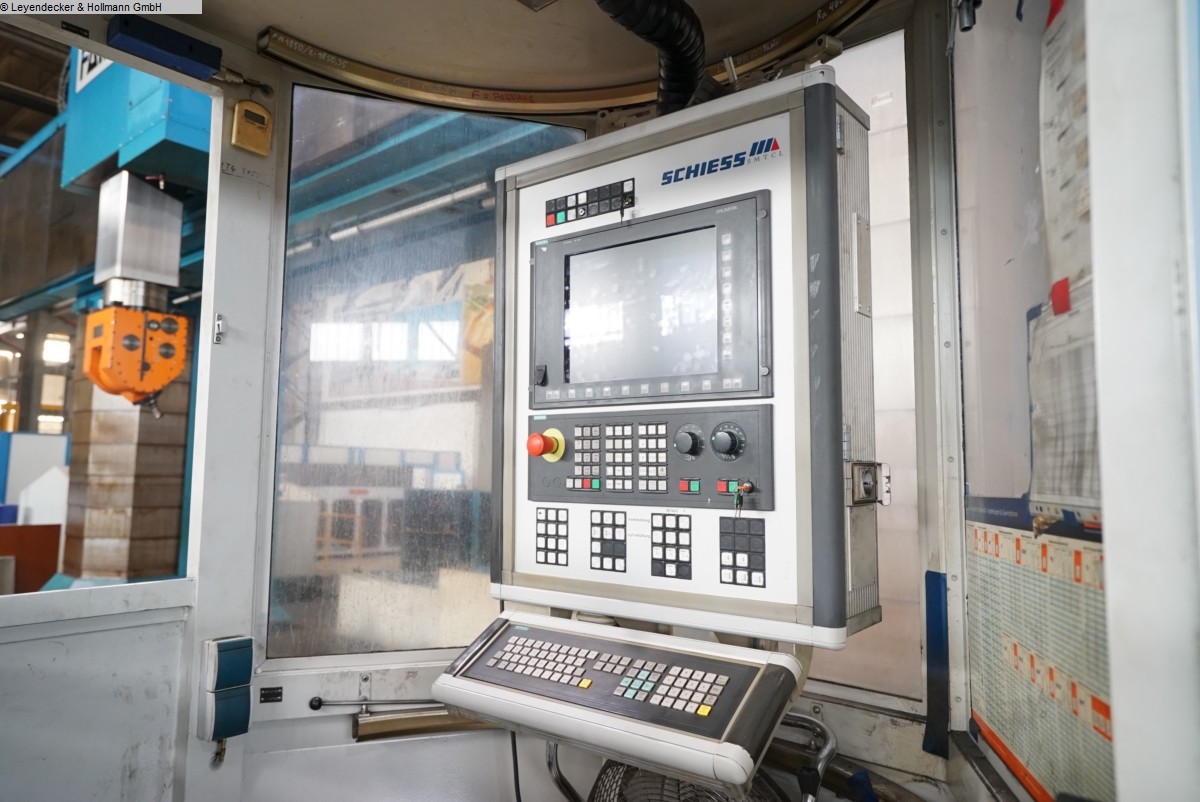

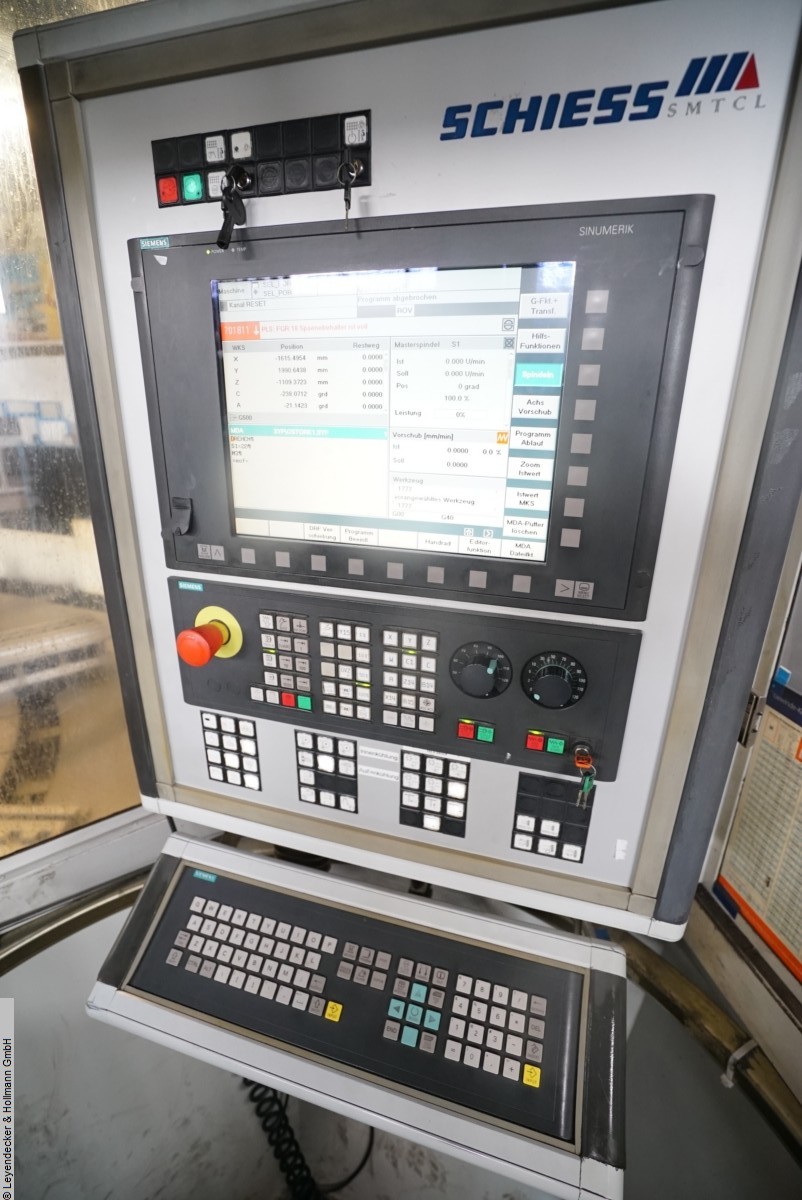

2.400 mm Steuerung
Siemens 840D PL Eilgang X/Z/Y
0-16 m/min. Vorschubgeschwindigkeiten X/Y/Z Achse
0-16.000 mm/min Vorschubgeschwindigkeit W-Achse
2.000 mm/min Hauptantrieb
214 kW Gesamtleistungsbedarf
550 kW Maschinengewicht ca.
ca. 300 t Raumbedarf ca.
18 x 20 x 9,5 m
Zusatzinformationen
- CNC Portalbearbeitungszentrum in Gantry-Bauweise zum Drehen/Fräsen/
- Verzahnungsfräsen/Schleifen mit Y-Achse
-
- Austattung/Zubehör:
- - Bohr- und Fräseinrichtung (Masterhead-Prinzip)
- Leistung S1 (100 % ED)
- max. Spindeldrehzahlen
- Stufe 1 375 U/min
- Stufe 2 1500 U/min
- Stufe 3 3000 U/min
- max. Drehmoment an der Spindel
- Stufe 1 6000 Nm
- Stufe 2 1500 Nm
- Stufe 3 375 Nm
-
- - Integrierte C-Achse
- Vorschubmoment max. 6000 Nm
- Klemmoment 30000 Nm
- Schwenkbereich +/- 240 Grad
-

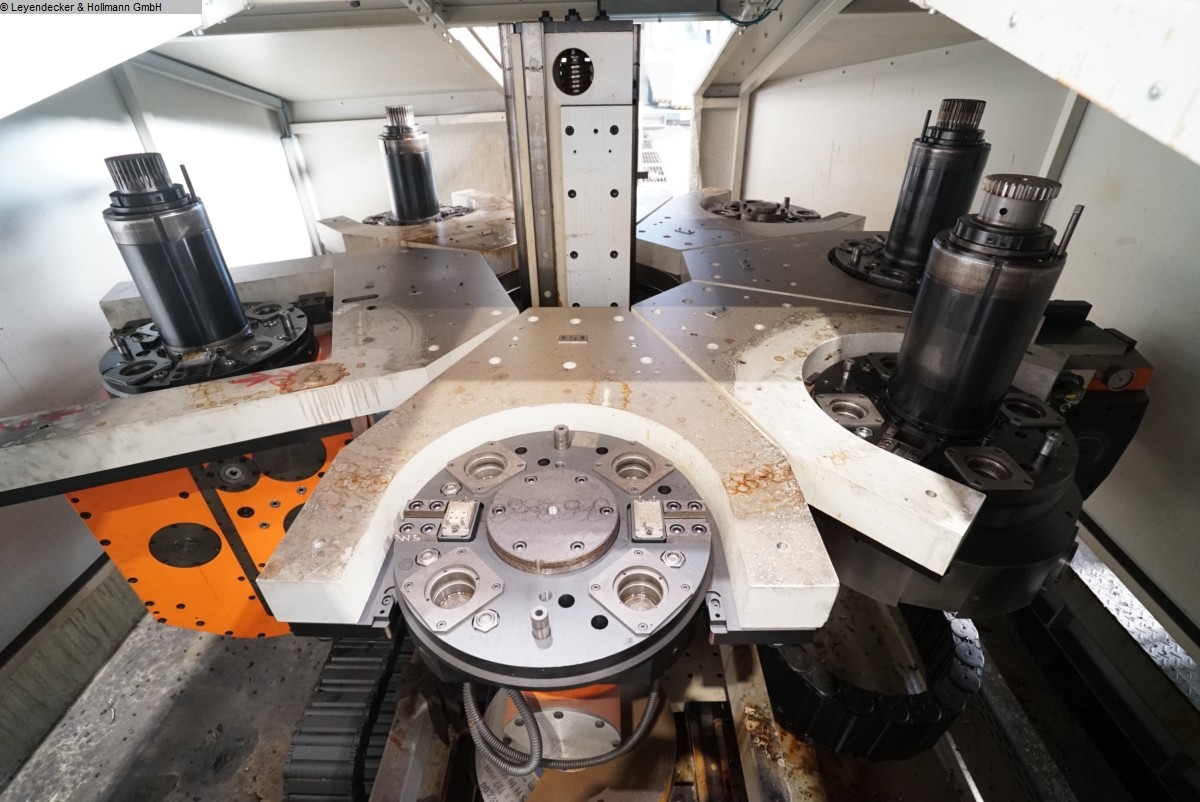

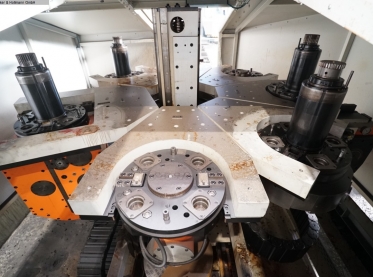

- - Scheibenmagazin höhenverstellbar
- Anzahl der Plätze für Bearbeitungsköpfe 6 Stück
- - Modularer Drehwerkzeughalter
- horizontale Aufnahmen CAPTO C8
- vertikale Aufnahmen CAPTO C8
- - Gerader Bohr- und Fräskopf GB 1H
- max. Leistung 63 kW
- max. Spindeldrehmoment 6000 Nm
- max. Drehzahl 3000 U/min
- Werkzeuge DIN 69871 Form AD SK 50
- - Winkel- Bohr- und Fräskopf WB 1H
- max. Leistung 54 kW
- max. Spindeldrehmoment 3600 Nm
- max. Drehzahl 3000 U/min
- Werkzeuge DIN 69871 Form AD SK 50
- Schwenkbereich ± 240 Grad
- - Universal Bohr- und Fräskopf UB 1H
- max. Leistung 35 kW
- max. Spindeldrehmoment 1400 Nm
- max. Drehzahl 3000 U/min
- Werkzeuge DIN 69871 Form AD SK 50
- Schwenkbereich ± 240 Grad
- Schwenkbereich der Achse ± 95 Grad
- - Sonderfräskopf für Zahnformfräser
- max. Leistung 31,5 kW
- max. Spindeldrehmoment 2600 Nm
- max. Drehzahl 400 U/min
- Werkzeugaufnahme beidseitig DIN 2079 SK 60
- max. Modul 30
- Durchmesser der Zahnformfräser 550-600 mm
- min. Innendurchmesser bei Innenverzahnung 2000 mm
- - GMN-Elektroschleifspindel TSEV 120s - 7,5/1500
- für vertikal und horizontale Spindellage manuell montierbar
- Hülsendurchmesser 120 mm / h5
- Spindellänge ca. 390 mm
- Drehrichtung rechts und links
- für austauschbare Schleifscheibenflansche
- direkten angebautem, geschlossenen Drehstrommotor 4-polig
- 7,5 kW; 230/400 V
- - Kettenmagazin
- Anzahl der Plätze für SK - Werkzeuge 40 St.
- max. Werkzeugdurchmesser
- voll belegt 130 mm
- bei freien Nebenplätzen 250 mm
- max. Werkzeuglänge 400 mm
- max. Werkzeuggewicht 35 kg
- - Späneförderer insg.4 Stck. in Y und X Richtung
- - Kühlmitteleinrichtung 2500 l, 4 bar/ 20 bar
- - Werkstückvermessung
- - Teleservice

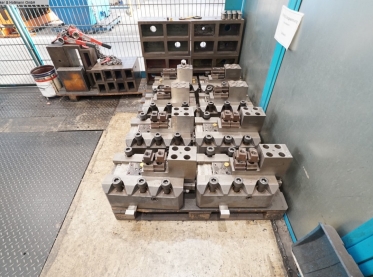

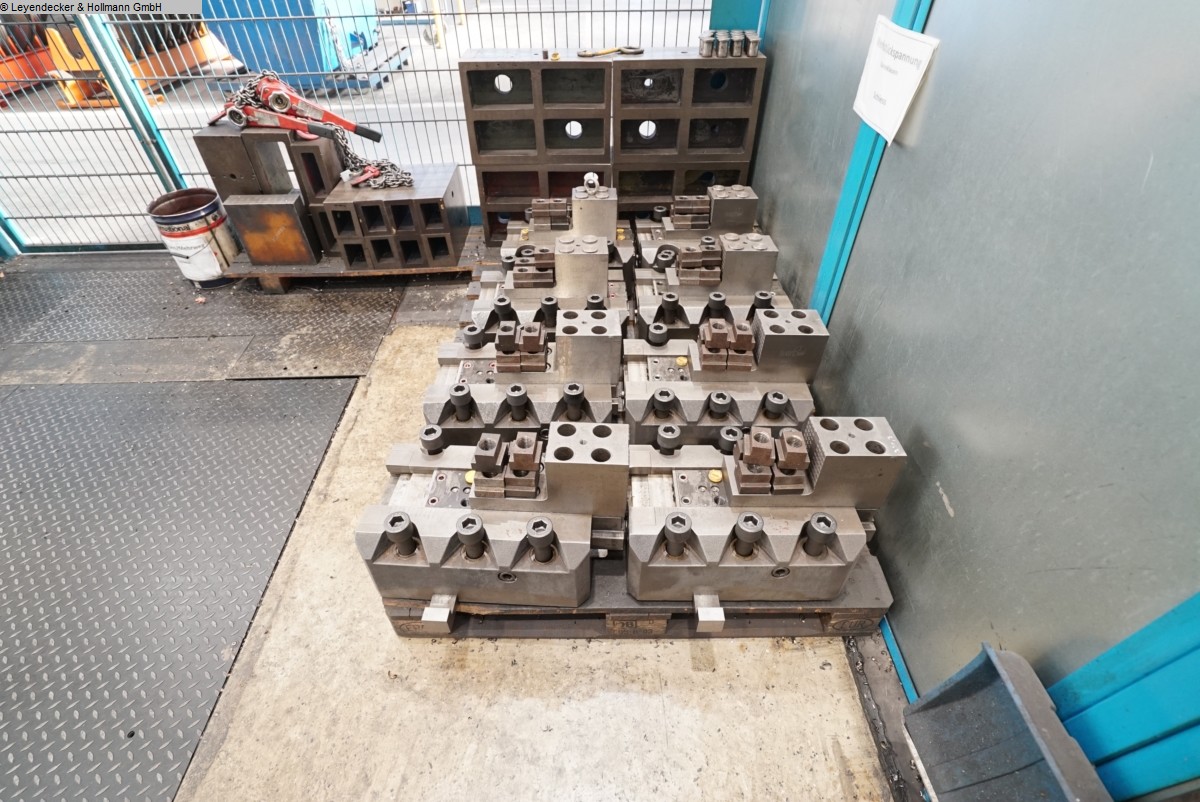

- - 2 Satz Spannbacken

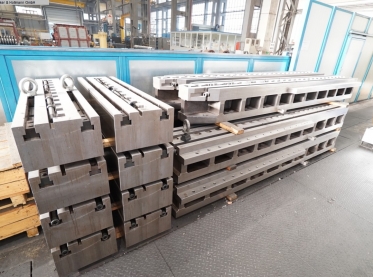

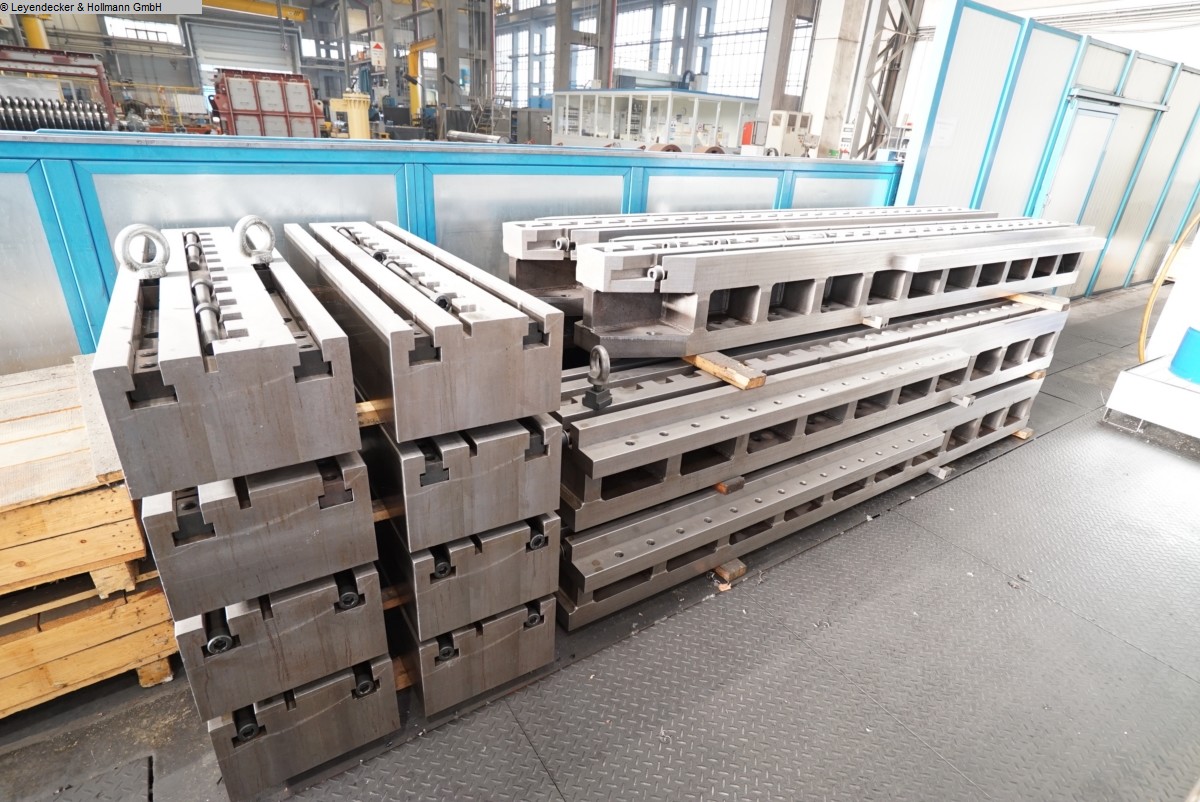

- - Tischverlängerungen
- - Dokumentationen
-
