DIESE MASCHINE IST BEREITS VERKAUFT.

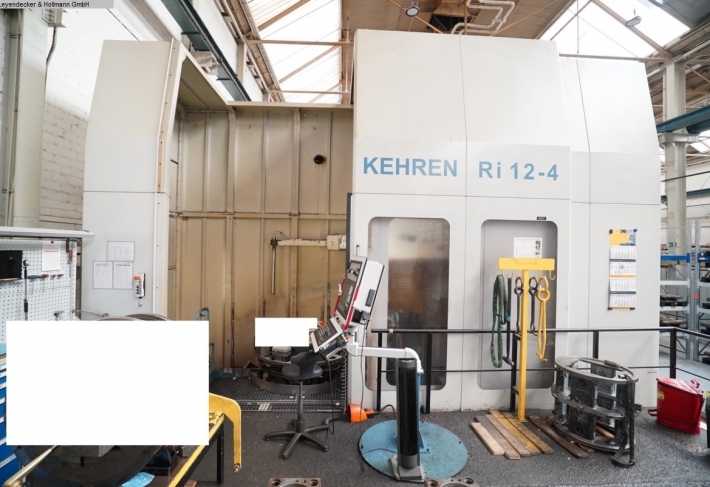

KEHREN - Rundtisch-Bohrungs-Schleifmaschine Lagernummer 03189
AngebotsDetails
Lagernummer
03189 Maschinenart
Rundtisch-Bohrungs-Schleifmaschine Fabrikat
KEHREN Typ
Ri 12 Baujahr
2006 Steuerungsart

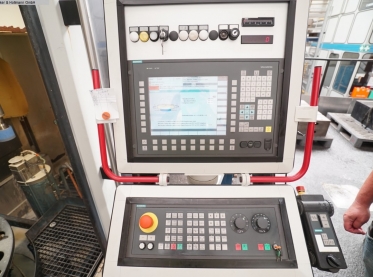

CNC Steuerungsname
Siemens 840 D
TECHNISCHE DETAILS
Rundtischdurchmesser
1200 mm Werkstück Durchmesser max.
1600 mm Werkstückhöhe - max.
1250 mm Steuerung
Siemens 840 D Tischbelastung
5 t Vertikaler Hub des Schleifkopfes Z-Achse
1600 mm Horizontaler Hub des Schlittens X-Achse
1900 mm Vorschub X-Achse
0,010 - 6000 mm/min Vorschub Z-Achse
0,010 - 5800 mm/min Eilgang X-Achse
15 m/min Eilgang Z-Achse
10 m/min Maschinengewicht ca.
28 t Maschinenabmessungen
mm
Zusatzinformationen
- Ausstattung:
- - Revolverkopf mit 4 Spindeln
- s. unten

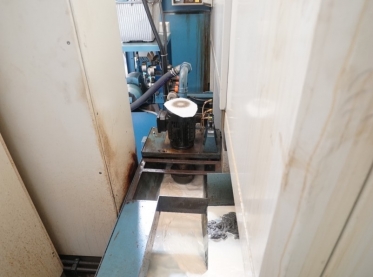

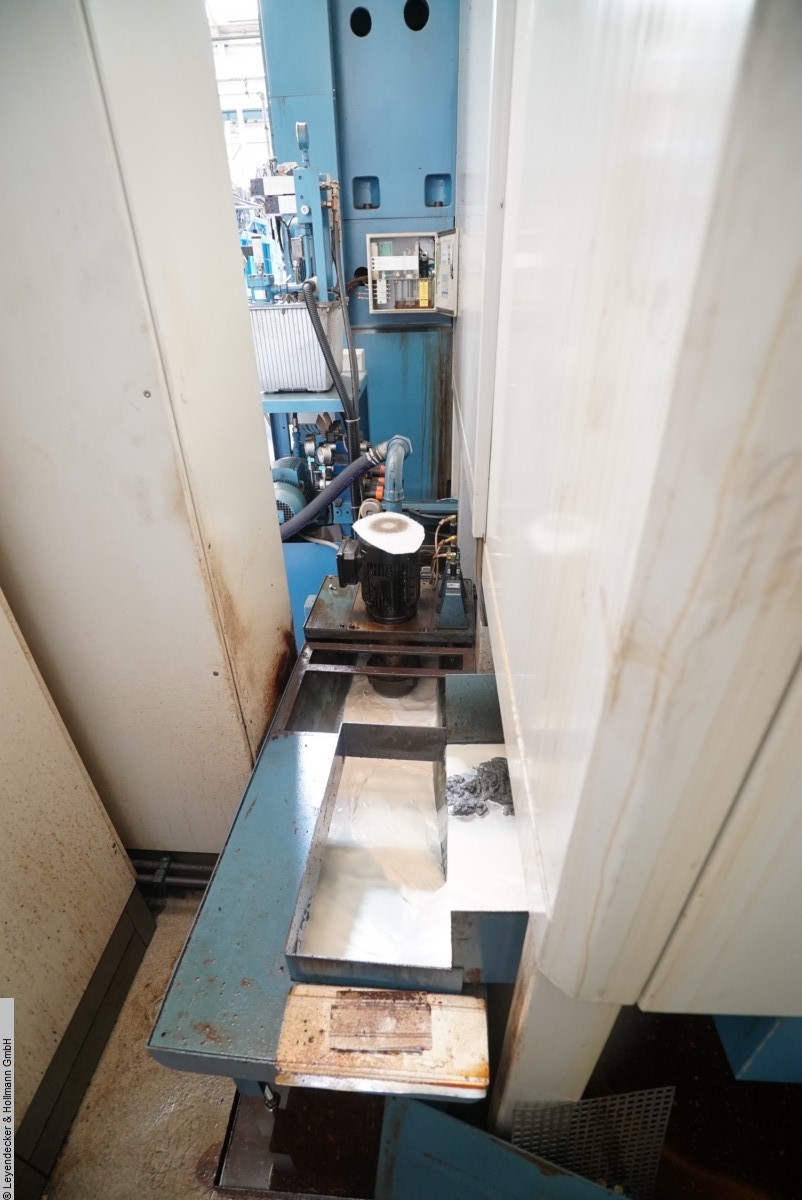

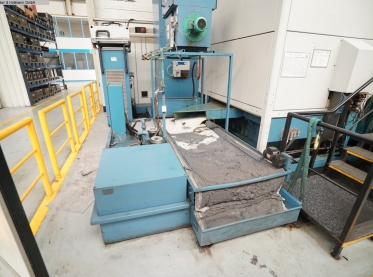

- - Kühlmitteleinrichtung mit Papierbandfilter
- Durchflussmenge 250 l/min
- Druck ca. 2,5 bar
- - ohne Spannfutter
- - Renishaw Messtaster
- - Dokumentation
-

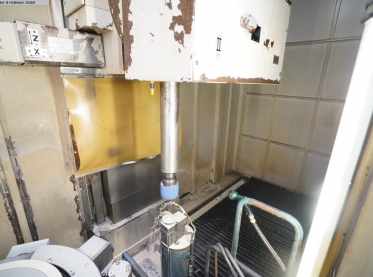

- Spindeln:
-
- Spindel I
-
- Schnellfrequenzspindel mit Hybridlagern, Direktantrieb und Kurzkegel-
- Scheibenaufnahme zum Schleifen der Nuten HSP 150-24.000/29
-
- Durchmesser 150 mm
- Schleifhöhe 1250 mm
- Eintauchtiefe 150 mm (mit Schleifdorn 180 mm lang)
- Schleifscheibe 70 x 6 x 15 mm (CBN-Scheibe)
- Leistung 9 kW
- Drehzahl 5000-24000 U/min
-

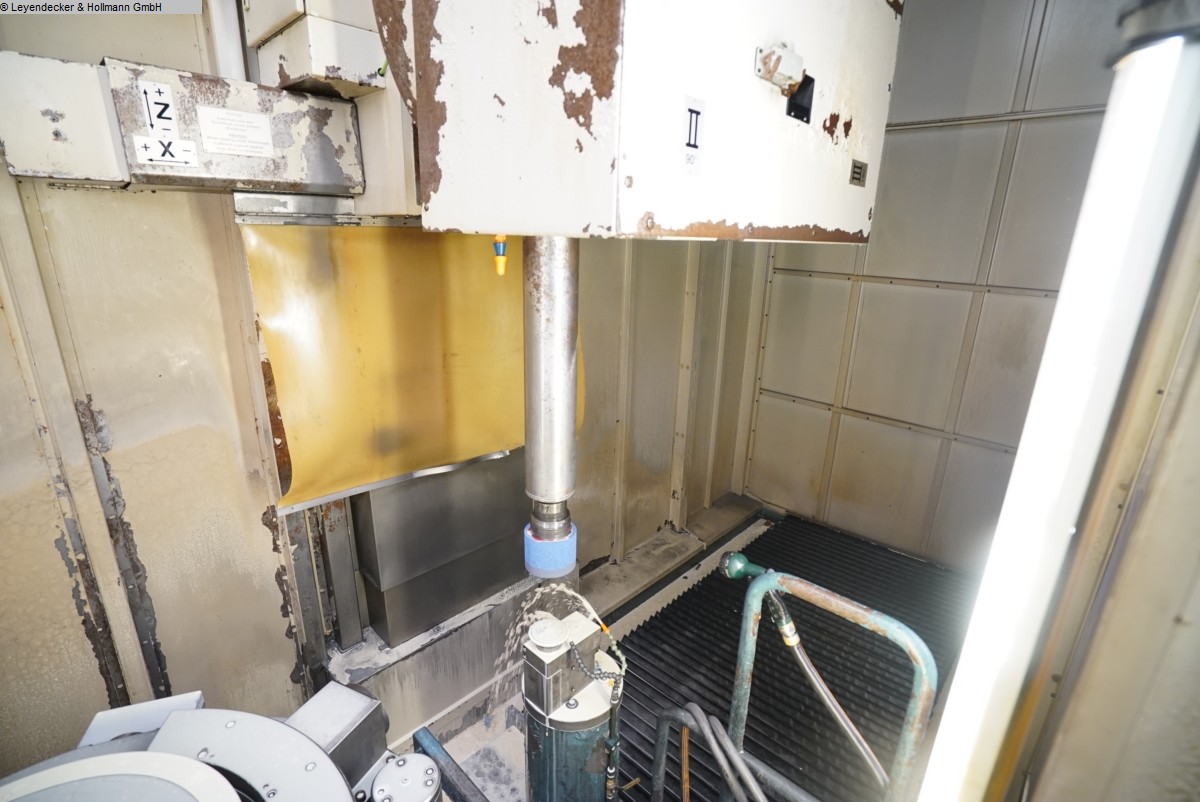

- Spindel II
-
- Verstärkte Ausführung mit Direktantrieb zum Innnen- und Außenrundschleifen
- sowie zum Schleifen der inneren Plänflächen TSEV 120 x 800 - 160/2
-
- Durchmesser 120 mm
- Schleifhöhe 1250 mm
- Eintauchtiefe ca. 870 mm mit entsprechendem Adapter
- Werkzeugaufnahme HSK-C 63
- Schleifscheibe 135 x 100 x 76 mm
- Leistung 11 kW
- Drehzahl 3500-7000 U/min
- Werkzeugaufnahme HSK-C 63
- Bohrung der Spindelaufnahme 140 mm
-
- Spindel III
-
- Verstärkte Ausführung mit Direktantrieb zum Innnenrundschleifen
- TSEV 80 x 630 -132/2
-
- Durchmesser 80 mm
- Schleifhöhe 1250 mm
- Eintauchtiefe ca. 520 mm
- Schleifscheibe: 200 x 100 x 76 mm
- Leistung 5,5 kW
- Drehzahl 4000-6000 U/min
-
- Spindel IV
-
- Verstärkte Ausführung mit Riemenantrieb und Außenkegel TSAV 120 x 400 (3°
- schräg eingebaut)
-
- Durchmesser 120 mm
- Schleifhöhe, maximal 1200 mm
- Schleifscheibe 400 x 60 x 127 mm
- Leistung 11 kW
- Drehzahl 1500-4000 U/min
-

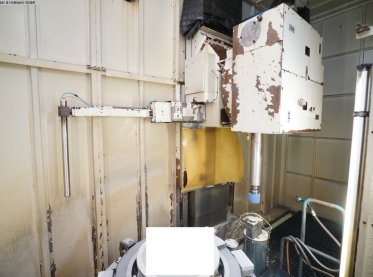

- Revolverkopf: (B-Achse)
-
- Kleinster Teilschritt 1°
- Schwenkbereich 280°
-
- Querbewegung des Schlittens: (X-Achse)Führungen hydrostatisch
-

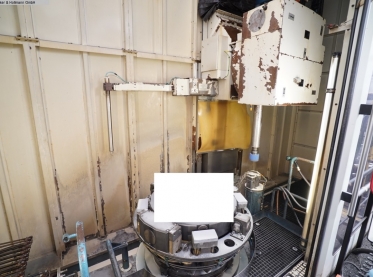

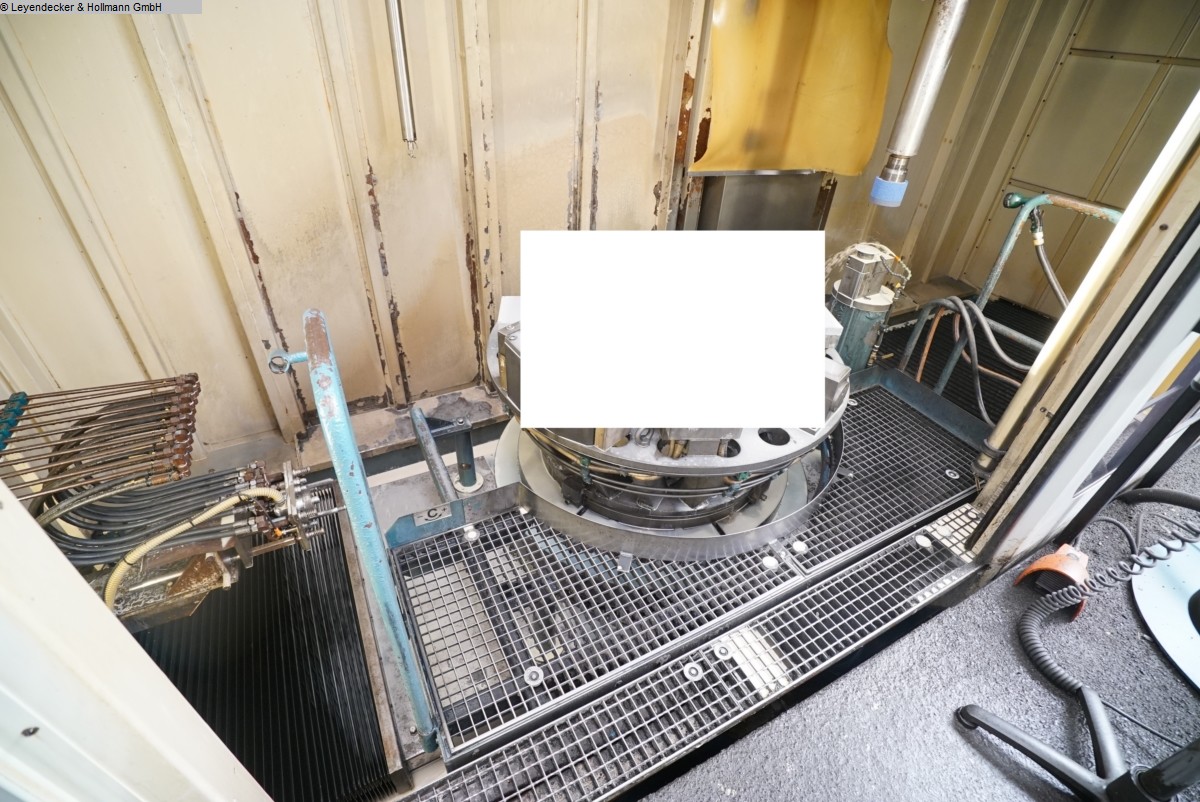

- Rundtisch: (C-Achse)
-
- Durchmesser 1200 mm
- Führung hydrostatisch, radial und axial eingespannt
- Geschwindigkeit 0,01-100 U/min
- Einrichtdrehzahl 0,1 - 10 U/min
-
- Abrichtvorrichtung:
-
- Das Abrichtvorgang kann eingeleitet werden durch
- -das NC Programm
- -beim Erreichen einer voreingestellten Spindelbelastung
- -jederzeit durch den Bediener
- In Verbindung mit der CNC-Steuerung sind Bearbeitungstoleranzen in der Serie
- von kleiner 0,010 mm möglich
-
- Erweiterte Kehren-Anwendersoftware:
-
- Umfangreiche, maschinenspezifische Anzeigen im Klartext
- (Betriebs-, Fehler-, Störmeldungen)
-
- Konstante Umfangsgeschwindigkeit der Schleifscheiben
-
- Anfahren der Referenzpunkteist nicht notwendig, dadurch reduzierte Anlaufzeit
- der Maschine
-
- Einfache und komfortable Programmierung durch Bedienerführung und Schleifmenüs,
- unterstützt durch Farbgrafik, z.B.
- 1. Innenrundschleifen
- 2. Außenrundschleifen
- 3. Flach- bzw. Stirnflächenschleifen
- 4. Kegelschleifen
- 5. Zylinderkompensation
- 6. kundenspezifische Menüs auf Anfrage
-
- Kompensation des Schleifscheibenverschleißes
-
- Automatische Zyklen für Messstopp, Zwischenabrichten und für das elektronische
- Handrad mit Programmweiterführung an der unterbrochenen Stelle
-
-
-
-
-
-
-
-
