DIESE MASCHINE IST BEREITS VERKAUFT.

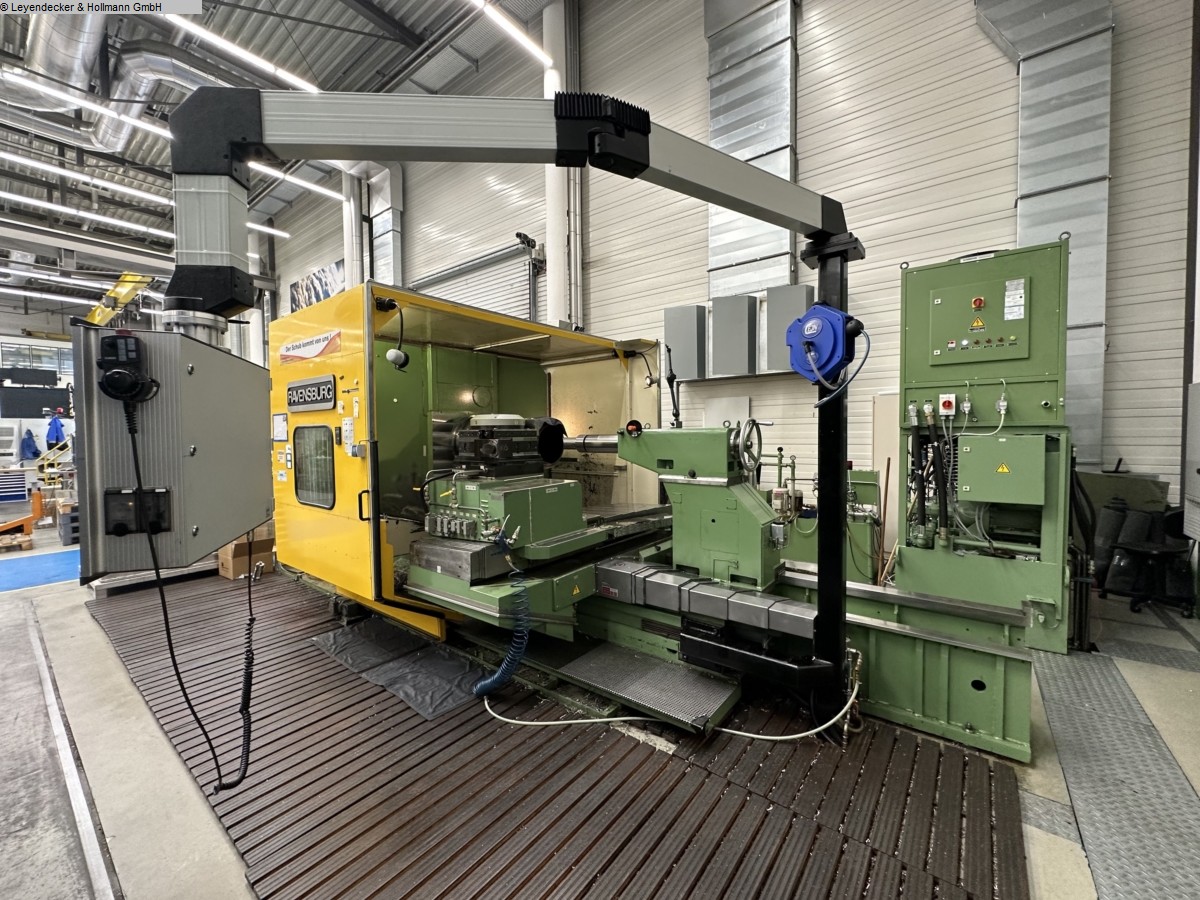

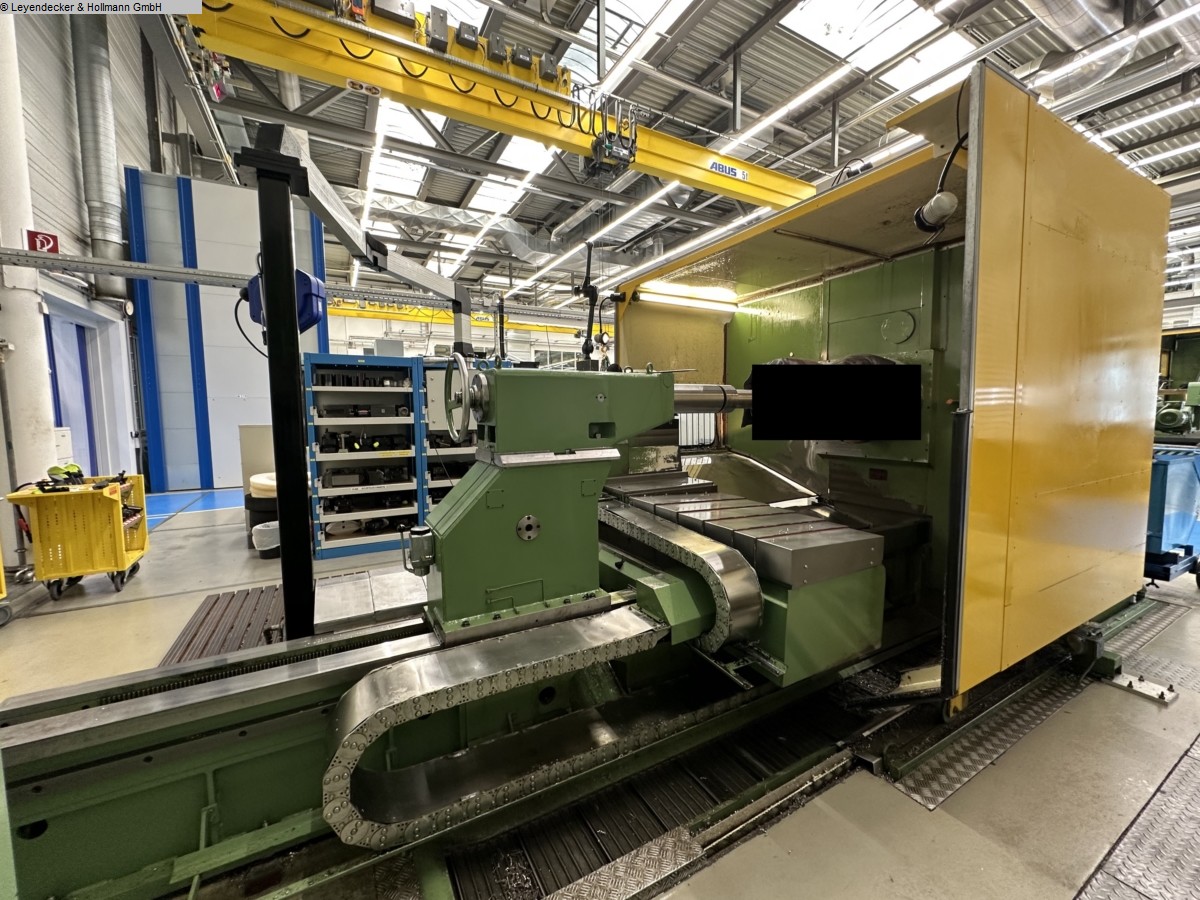

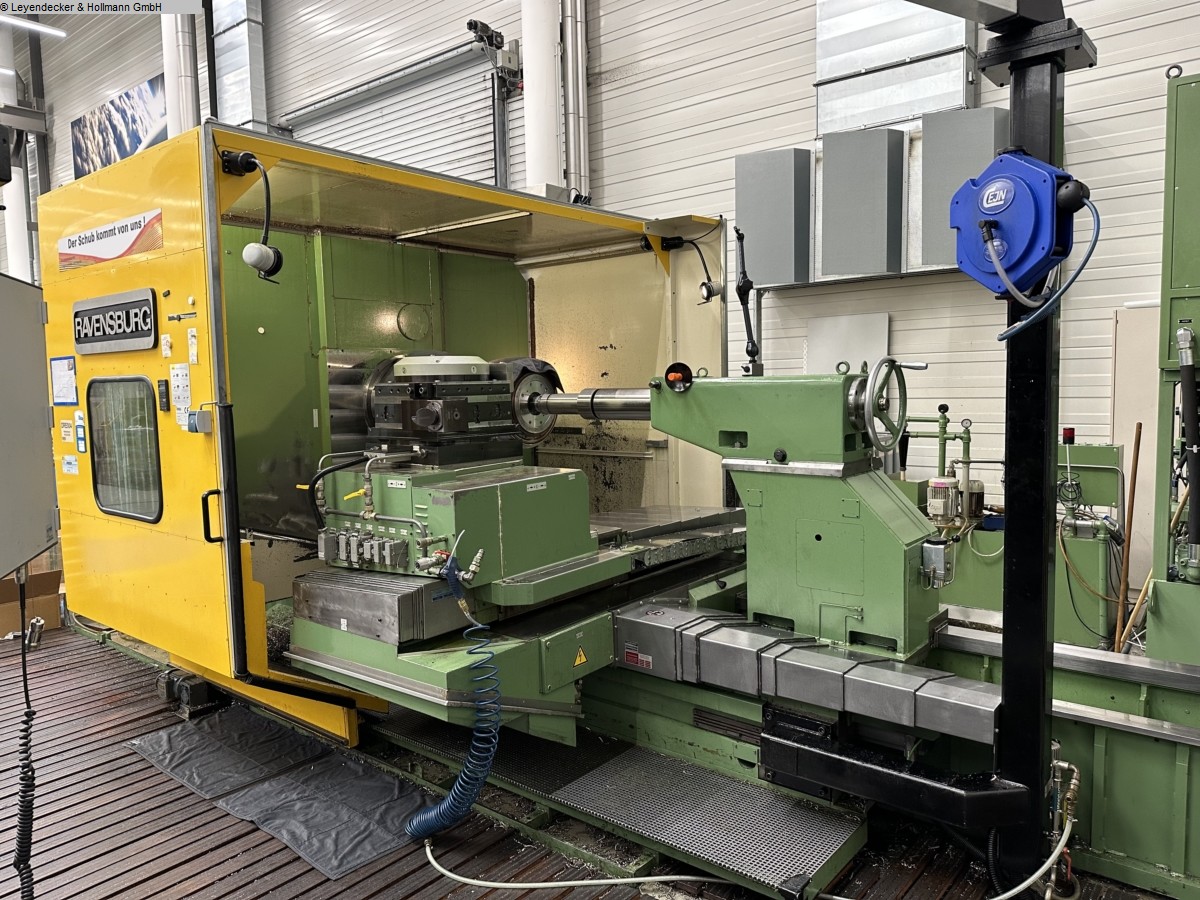

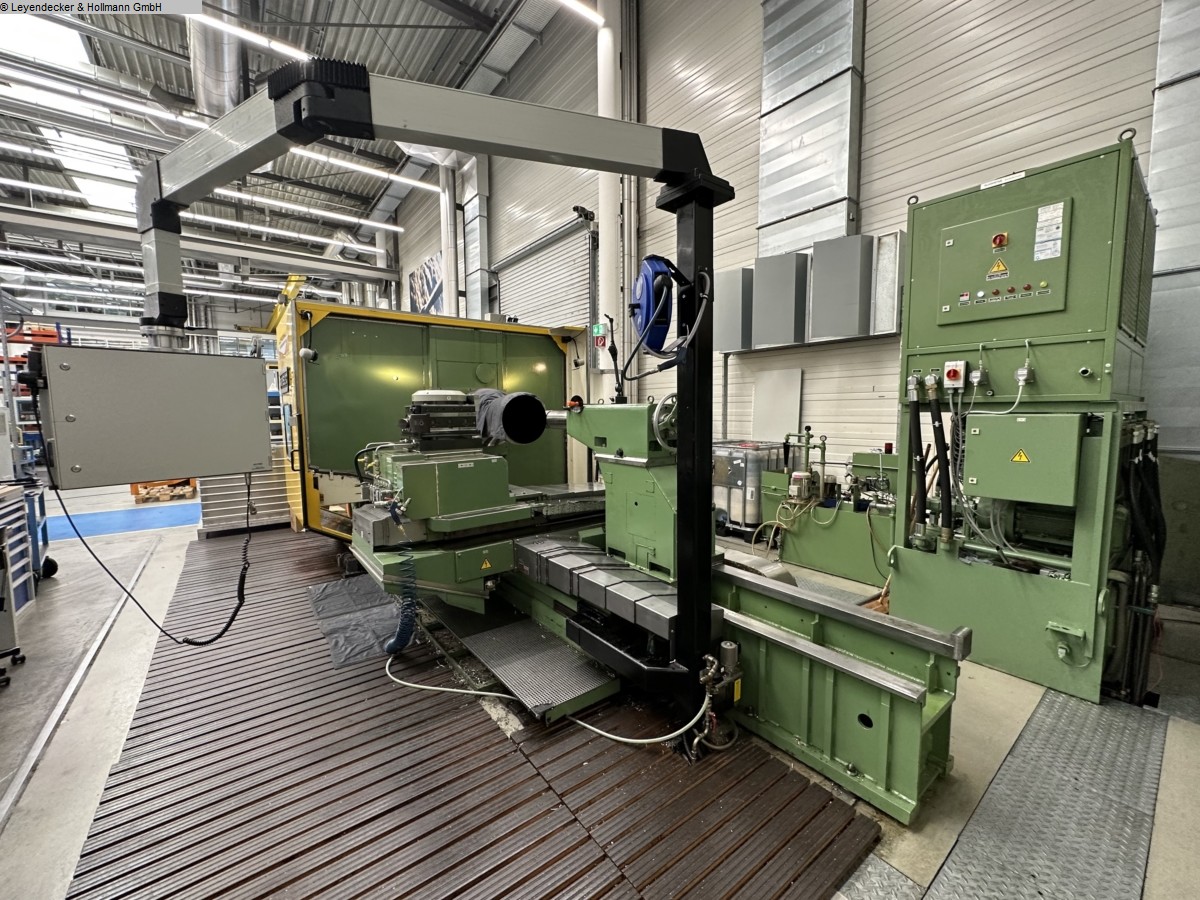

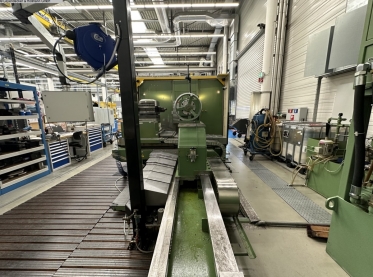

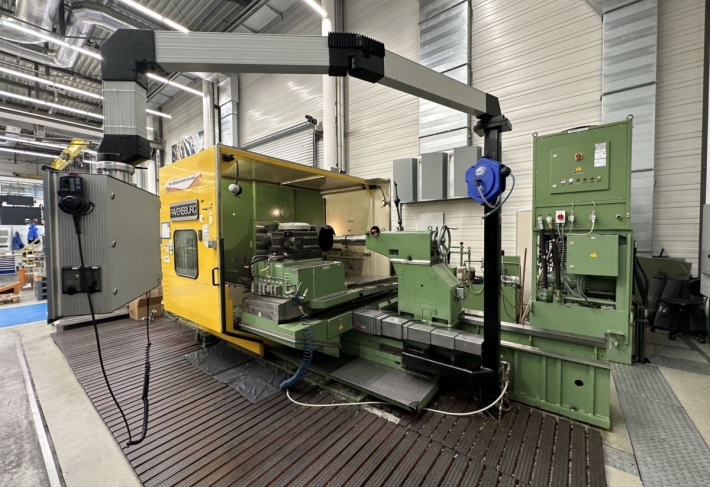

RAVENSBURG - Plandrehmaschine Lagernummer 03302
AngebotsDetails
Lagernummer
03302 Maschinenart
Plandrehmaschine Fabrikat
RAVENSBURG Typ
KH35-H-CNC Baujahr
1998 / rec. 2018 Steuerungsart
CNC Steuerungsname

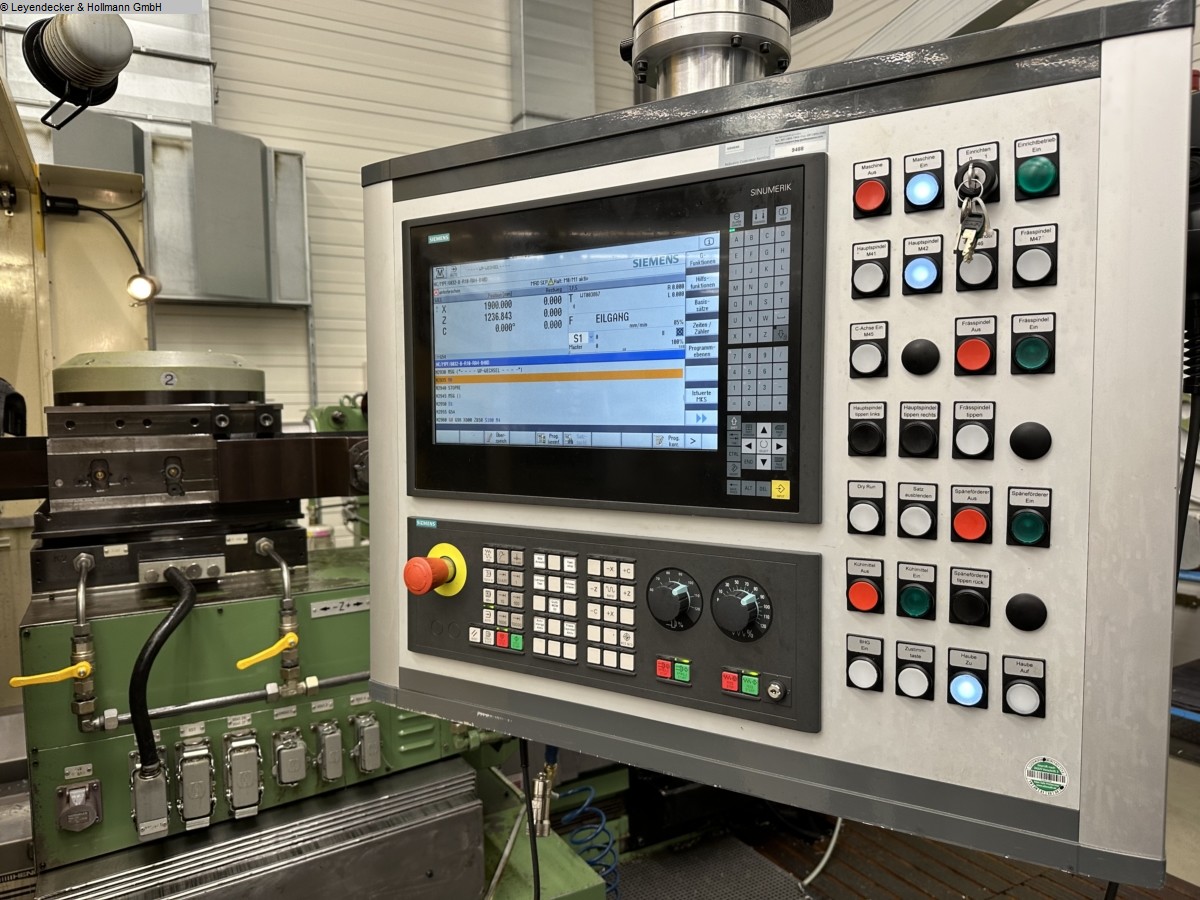

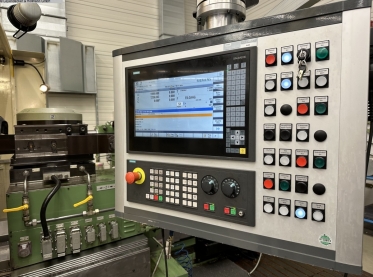

Siemens 840 D
TECHNISCHE DETAILS
Planscheibendurchmesser
900 mm Drehlänge
3000 mm Steuerung
Siemens 840 D max. Abstand zwischen Planscheibe und Support
2100 mm spannbare Werkstücklänge
400 - 2100 mm max. Werkstückgewicht bei fliegender Einspannung
(s=300mm) 2000 kg Spindelstock:
Hauptspindeldurchmesser am vorderen Lager
210 mm Hauptspindelbohrung
100 mm Zentrierspitze
MK 6 Hauptspindeldrehzahlbereich
1 - 1220 1/min Antriebsleistung
60 kW Drehmoment an der Planscheibe
max. 13000 Nm Gesamtleistungsbedarf
65 kW Maschinengewicht ca.
14 t Raumbedarf ca.
7,5 x 3,5 x 3 m
Zusatzinformationen
- Generalüberholt in 2018!
-
- Ausstattung/Zubehör:
- - Planscheibe mit Durchmesser 900 mm

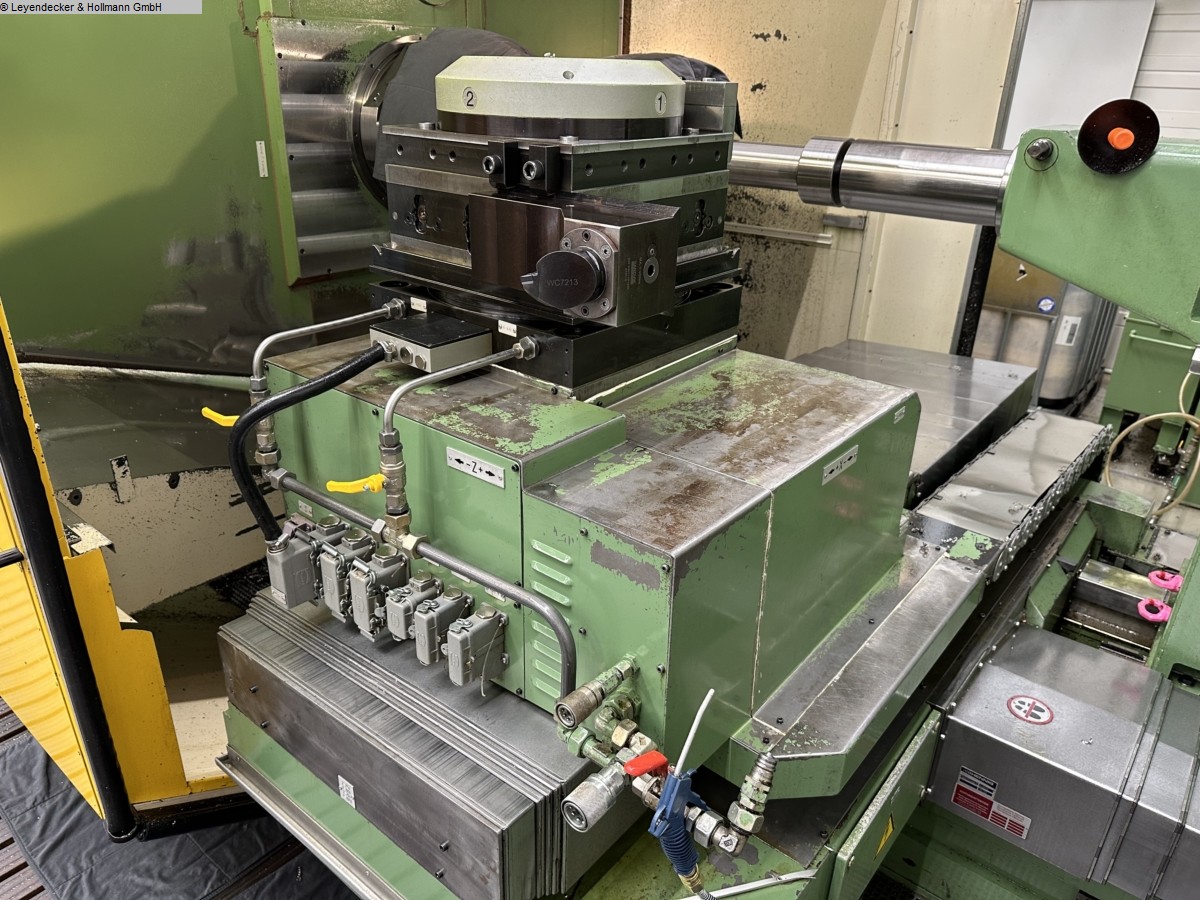

- - Vierfach Kopfrevolver (elektrisch angetrieben)
- - Kantenlänge 400mm
- - Schwenkbarkeit 4*90°
- - Zulässige Hauptschnittkraft 80 N
- - Reitstockoberteil
- - Pinolendurchmesser 160 mm
- - Verschiebung der Pinole (motorisch) 320 mm
- - Manuelle Pinolenverschiebung und -klemmung
- - Bohrstangenhalter
- - Fräsgerät (für Aufnahme 4-fach-Kopfstahlhalter)
- - für Adapater
- -Frässpindeldurchmesser 100 / 80 mm
- - Antriebsleistung bei 1500-5800 U/min 18,5 kW
- - Getriebestufen 2
- - Drehmoment max. 2100 Nm
- - Thermische Stabilisierung des Spindelstockes

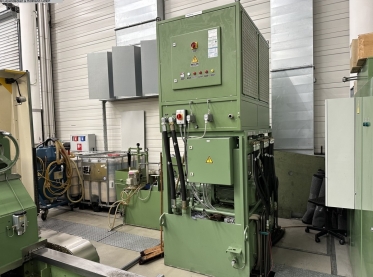

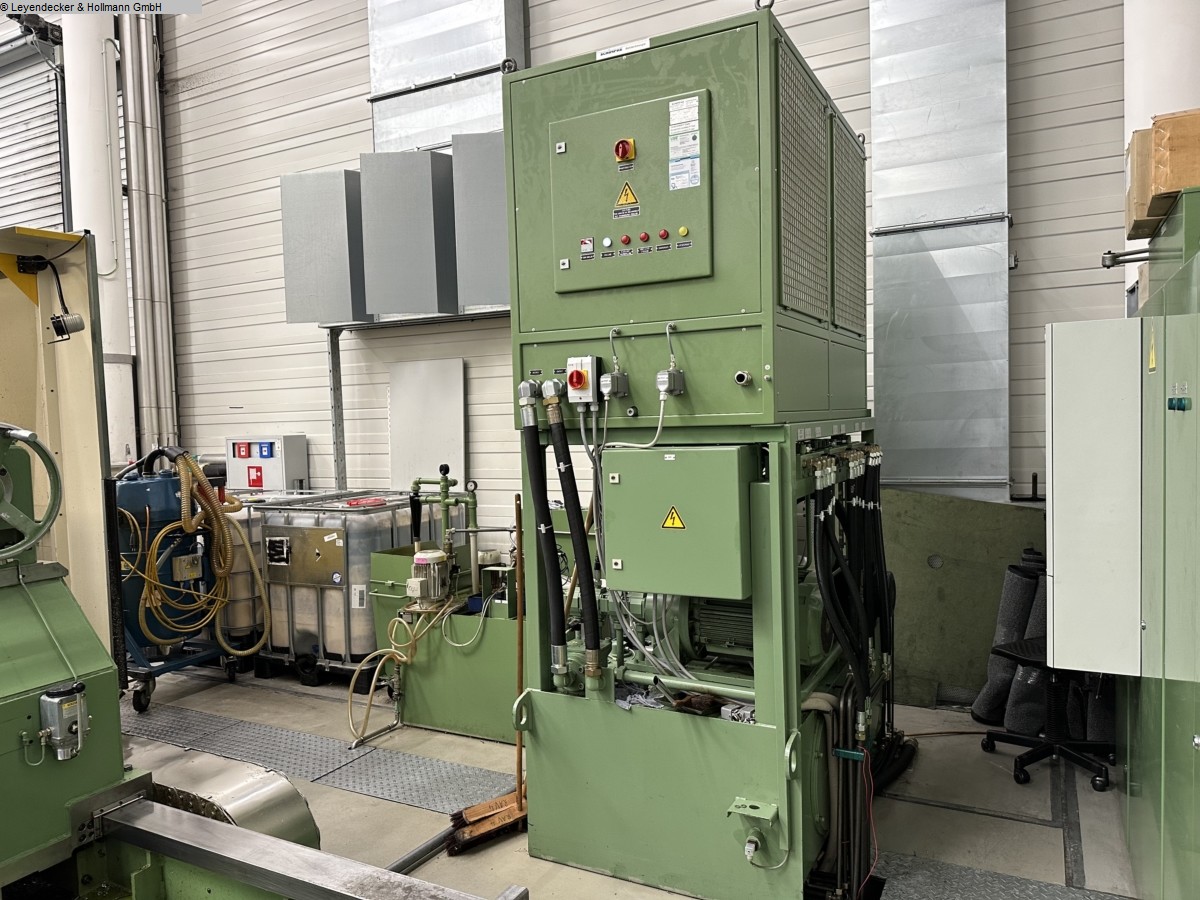

- - Kühlmittelanlage
- - Förderleistung der Pumpen 90 l/min
- - Förderdruck 2 bar
- - diverse Drehstahlhalter
- - mit Dokumentation
-
