DIESE MASCHINE IST BEREITS VERKAUFT.

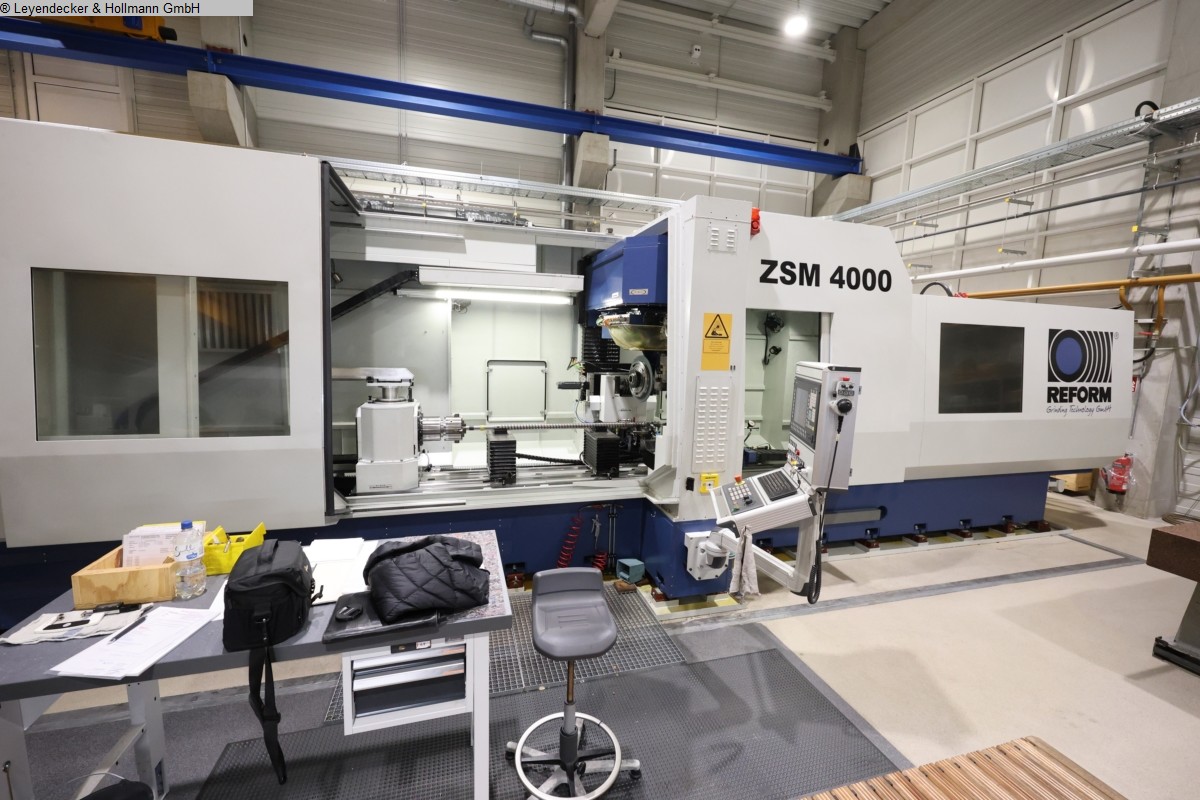

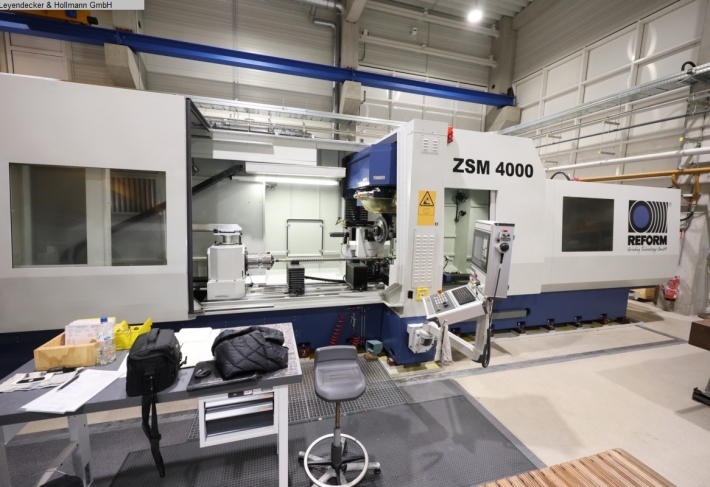

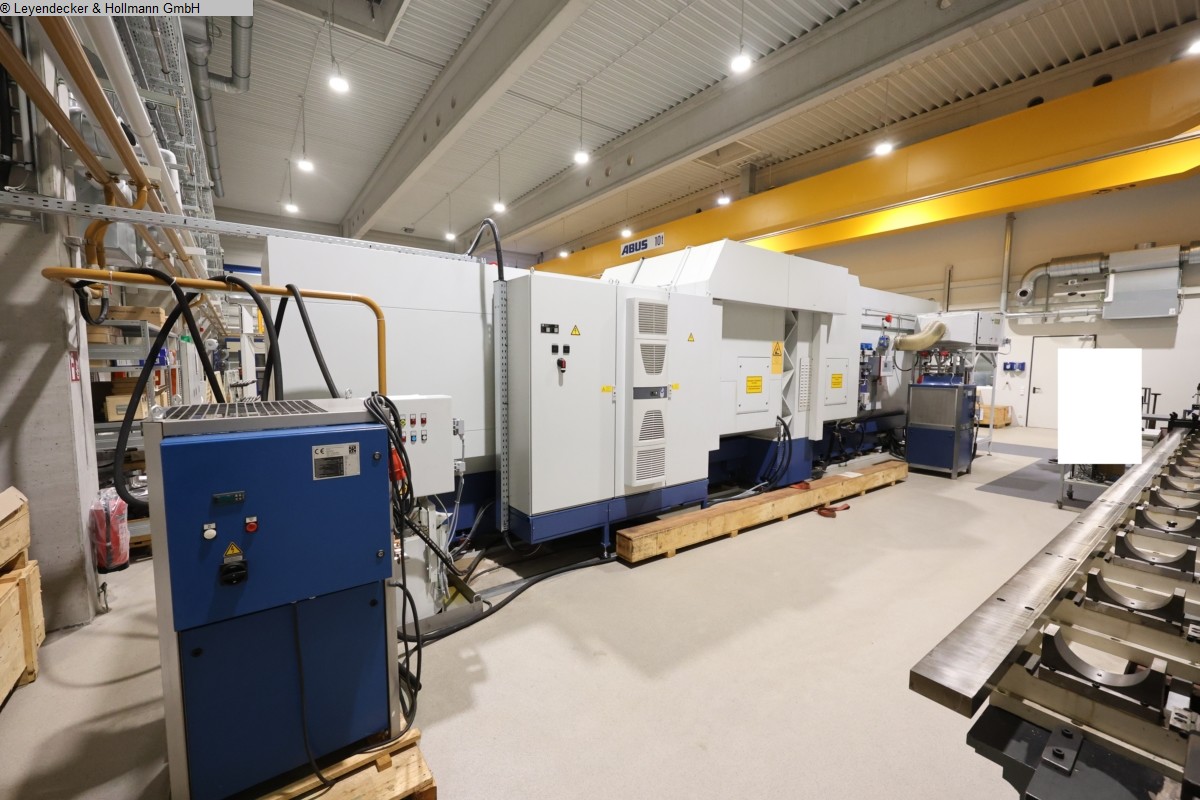

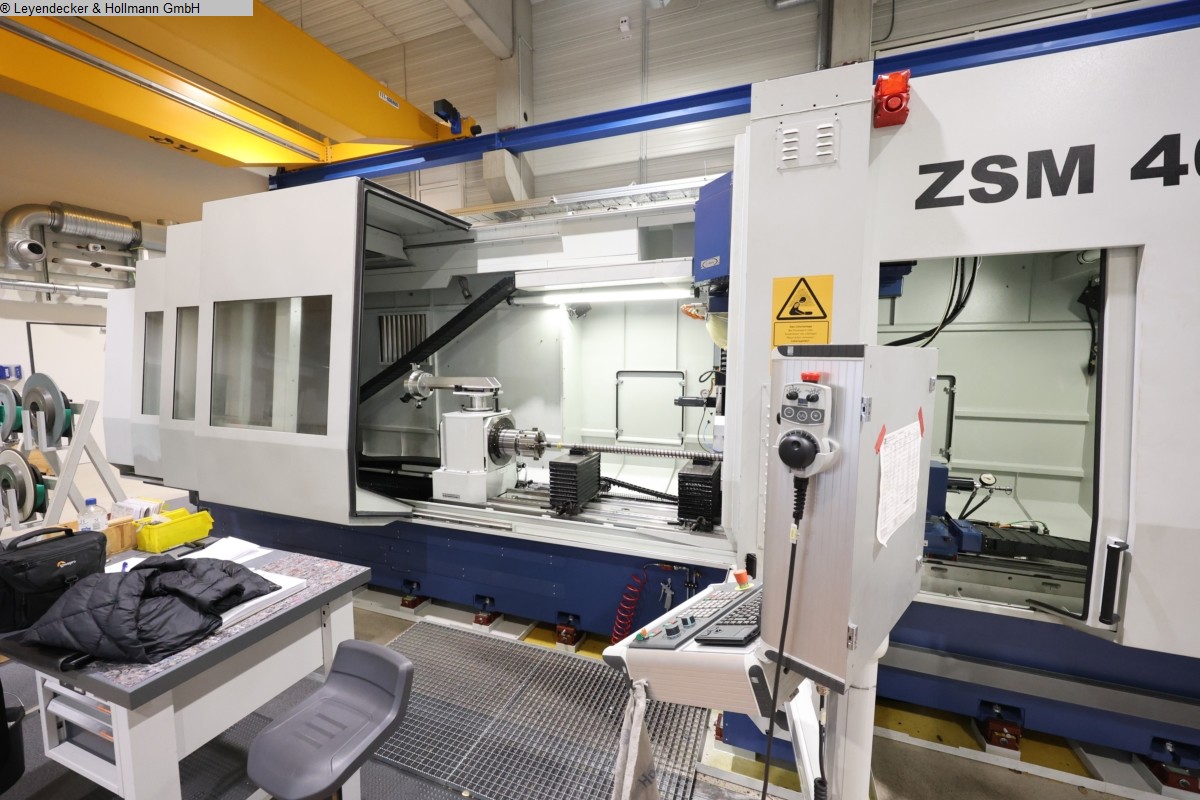

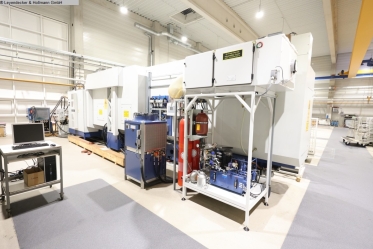

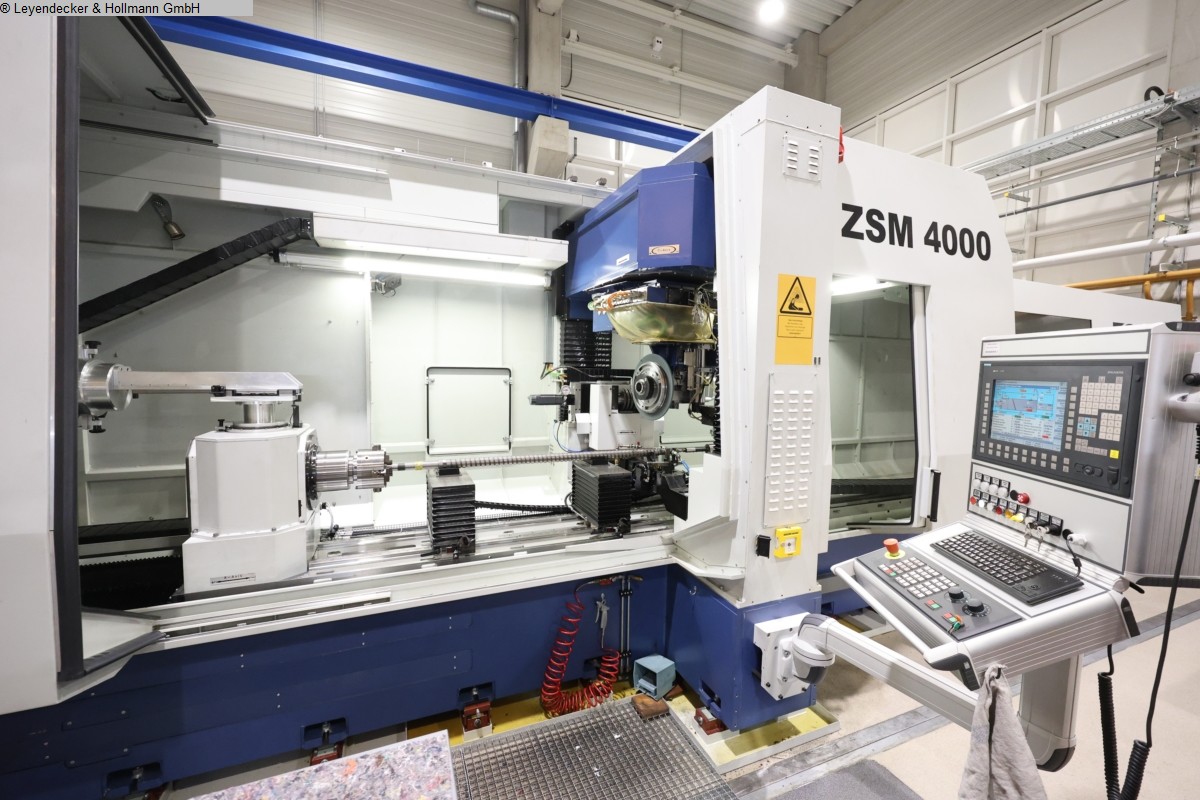

REFORM - Gewindeschleifmaschine Lagernummer 03327
AngebotsDetails
Lagernummer
03327 Maschinenart
Gewindeschleifmaschine Fabrikat
REFORM Typ
ZSM 4000 GS Baujahr
2015 Steuerungsart
CNC Steuerungsname

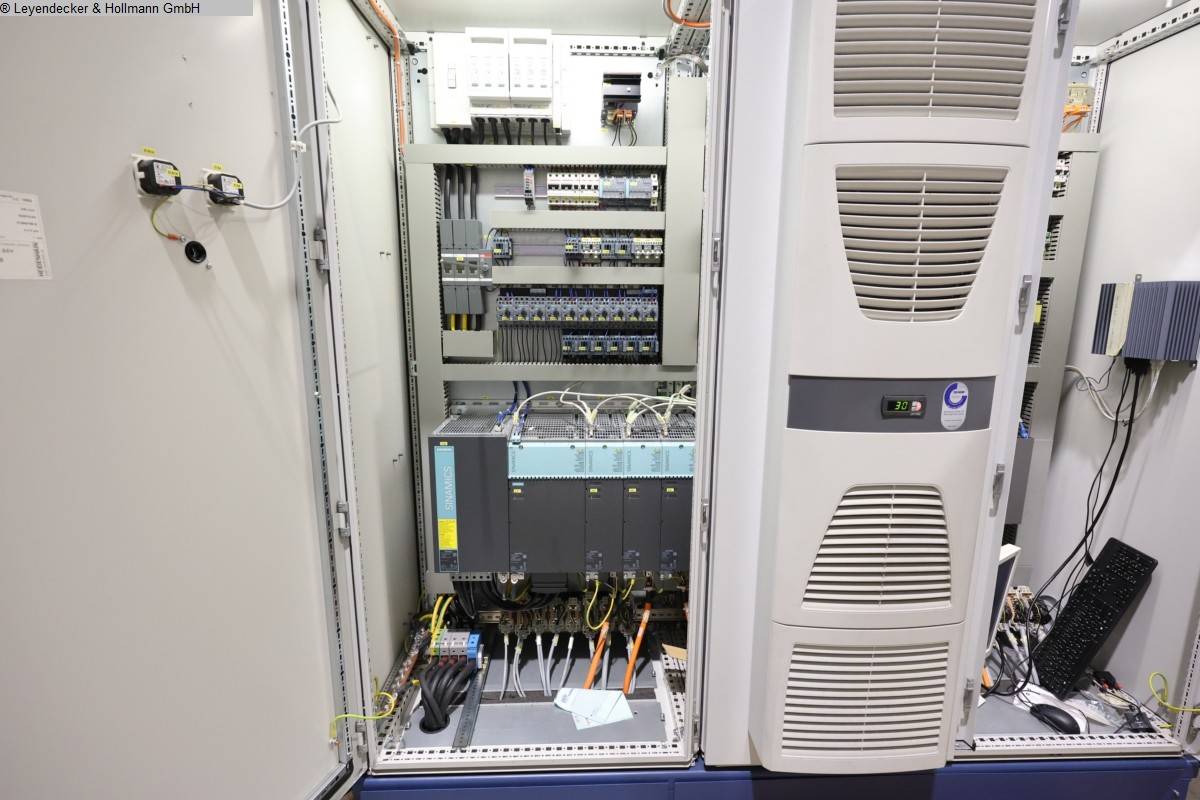

Siemens 840-Dsl
TECHNISCHE DETAILS
Gewindedurchmesser
20 - 80 mm Schleiflänge
3500 mm Gewindesteigung
. mm Gewindelänge min./max.
50/3500 mm Spitzenhöhe
400 mm Werkstücklänge - max.
4000 mm Steuerung
Siemens 840-Dsl Vorschubgeschwindigkeit U-Achse
0 - 2500 mm/min Vorschubgeschwindigkeit W-Achse
0 - 2500 mm/min Vorschubgeschwindigkeit B-Achse
100 1/min Gesamtleistungsbedarf
45 kW Maschinengewicht ca.
24 t Raumbedarf ca.
10,7 x 4,6 x 2,9 m
Zusatzinformationen
- Gewindeschleifmaschine / Profilschleifmaschine, geeignet für:

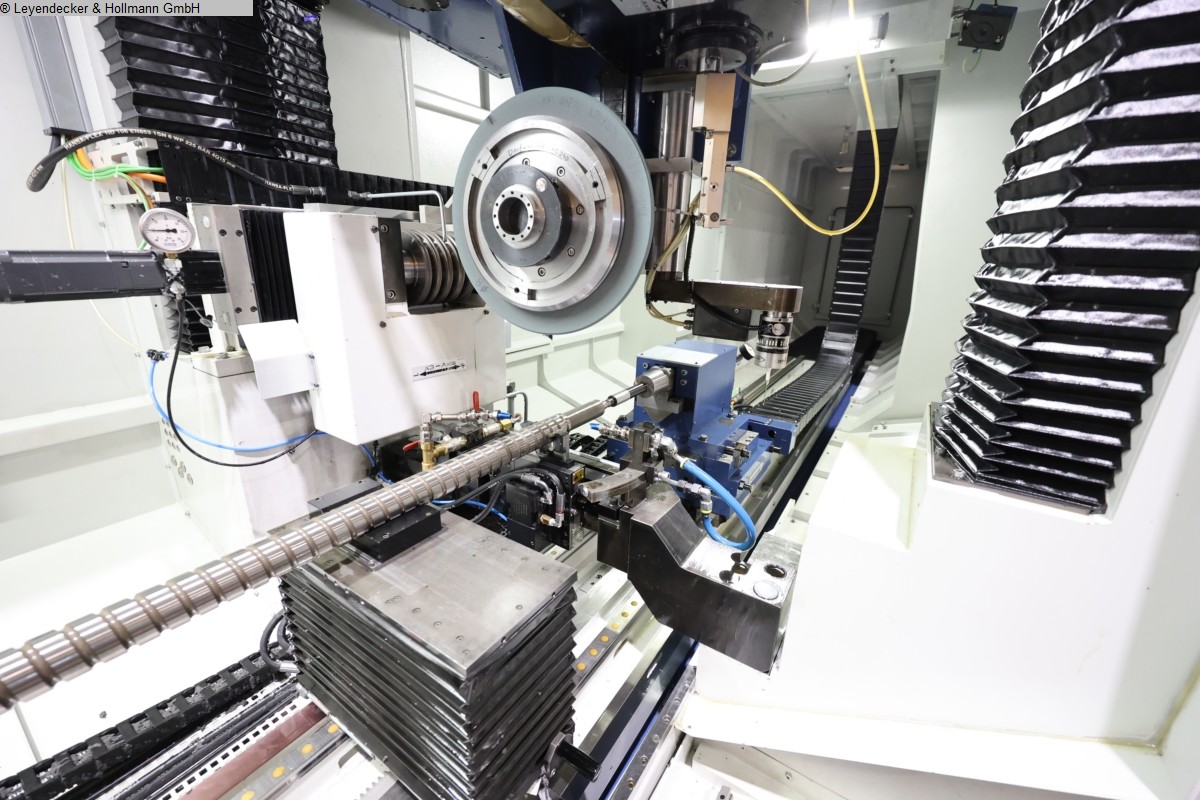

- - das Gewindeschleifen von ein- und mehrgängigen Kugelgewindespindeln mit
- gotischen Profilen und Sonderprofilen
- - Ø 20 bis 80 mm bei einem Schleifscheiben-Ø von 350 bis 500 mm
- - Länge zwischen den Spitzen bis max. 4000 mm
-
- Ausstattung / Zubehör:

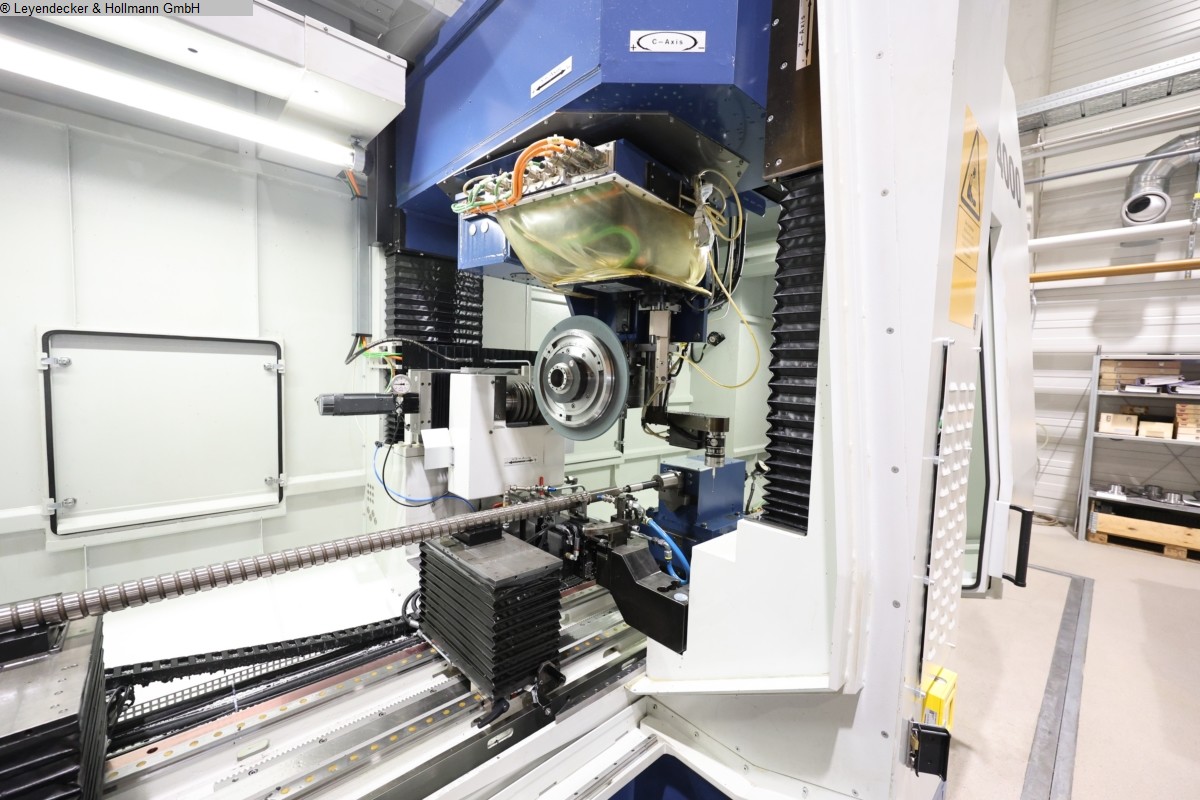

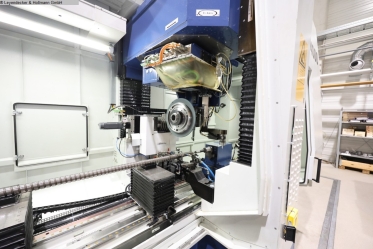

- - Schleifspindel:
- - Leistung 14 kW
- - Bei einem Durchmesserbereich der Schleifscheiben von 350-500 mm sind
- Schnittgeschwindigkeiten zwischen 20 und 75 m/s einstellbar.
- - Schleifscheiben:
- - Durchmesser neu 500 mm
- - Durchmesser abgenutzt 350 mm
- - Bohrungsdurchmesser 203,2 mm
- - Diamantformrolle:
- - Durchmesser 121,3 mm
- - Radius 0,5 mm

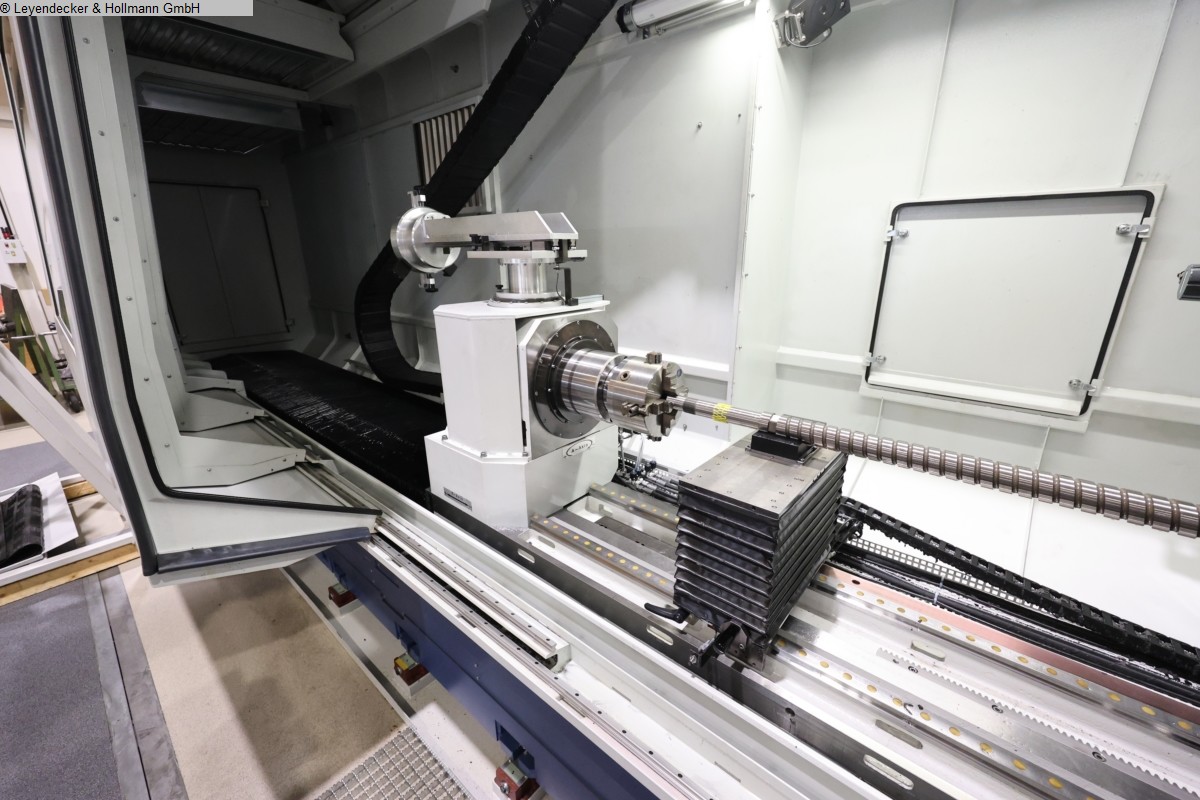

- - Mitnehmerflansch für Werkstückdurchmesser 15-70 mm
- - Mitnehmer:
- - für 10-32 mm Mitnahmedurchmesser am Werkstück
- - für 31-60 mm Mitnahmedurchmesser am Werkstück
- - für 60-105 mm Mitnahmedurchmesser am Werkstück
-
