DIESE MASCHINE IST BEREITS VERKAUFT.

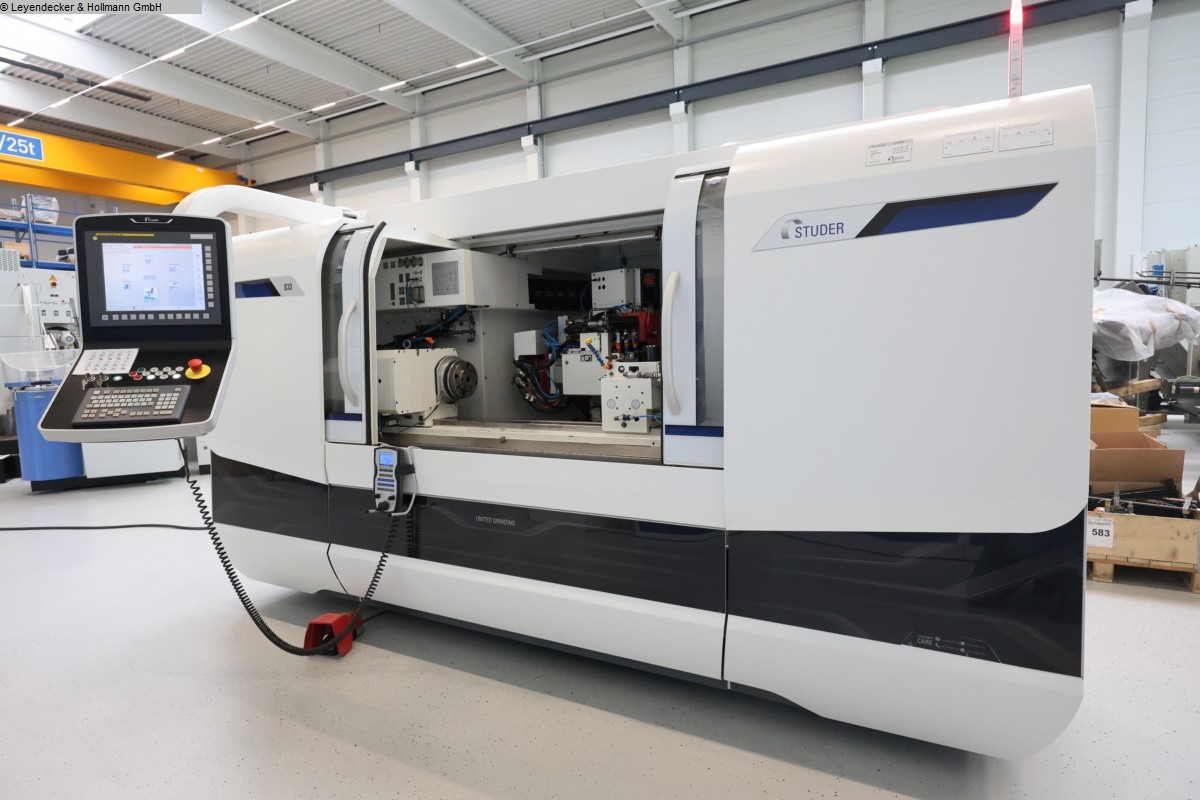

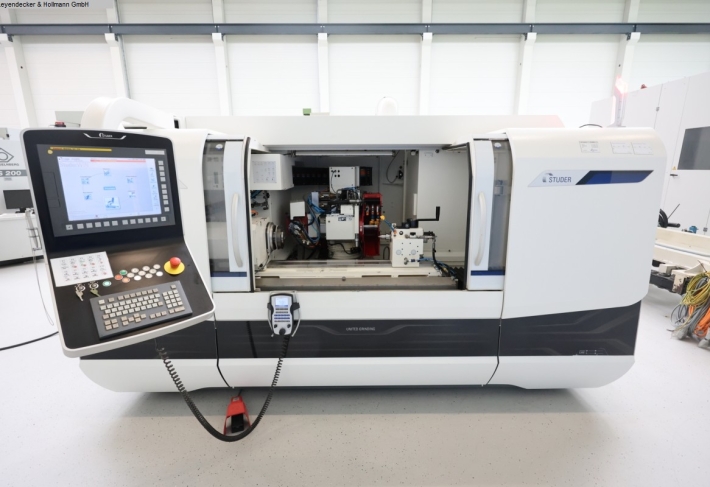

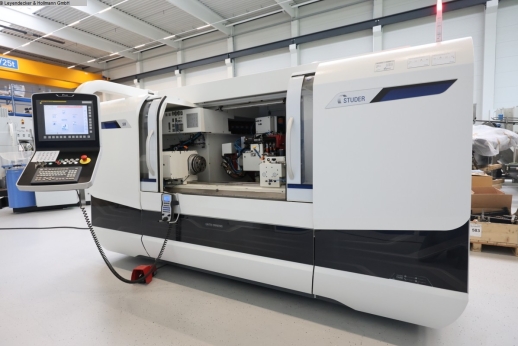

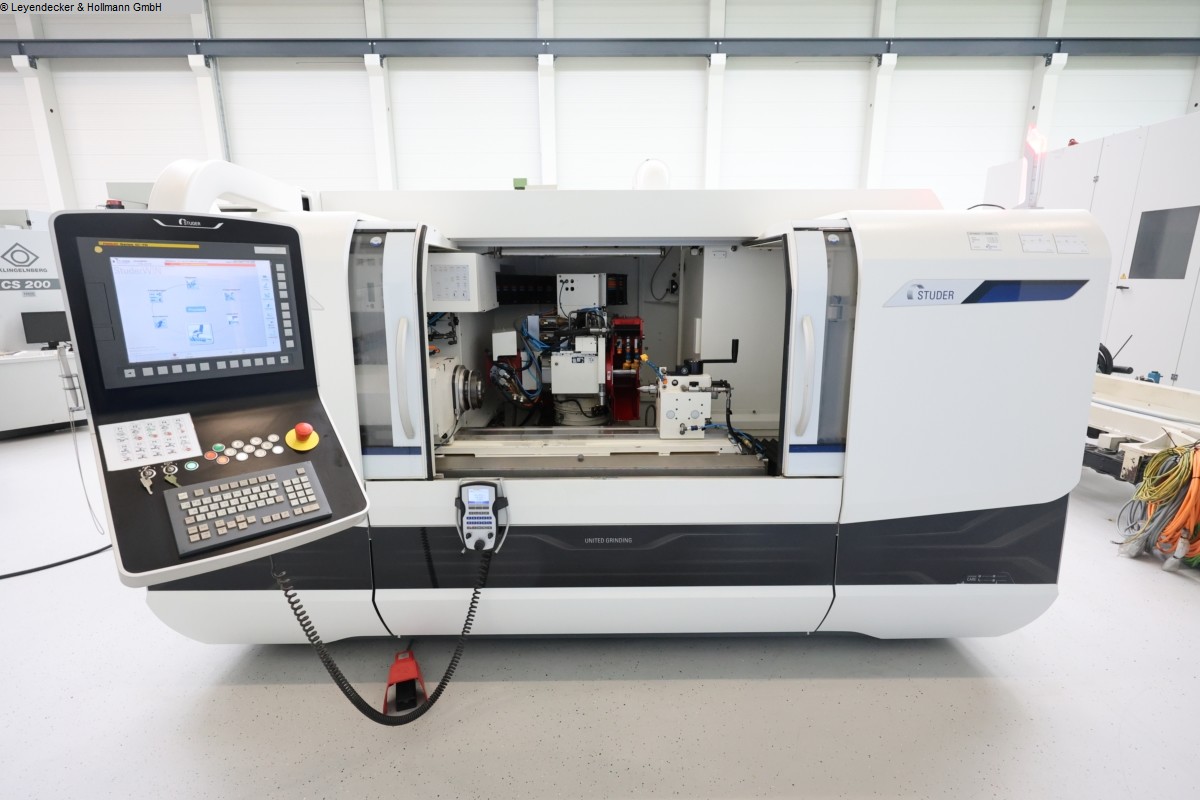

STUDER - Universalschleifmaschine Lagernummer 03364
AngebotsDetails
Lagernummer
03364 Maschinenart
Universalschleifmaschine Fabrikat
STUDER Typ
S33 Baujahr
2016 Steuerungsart

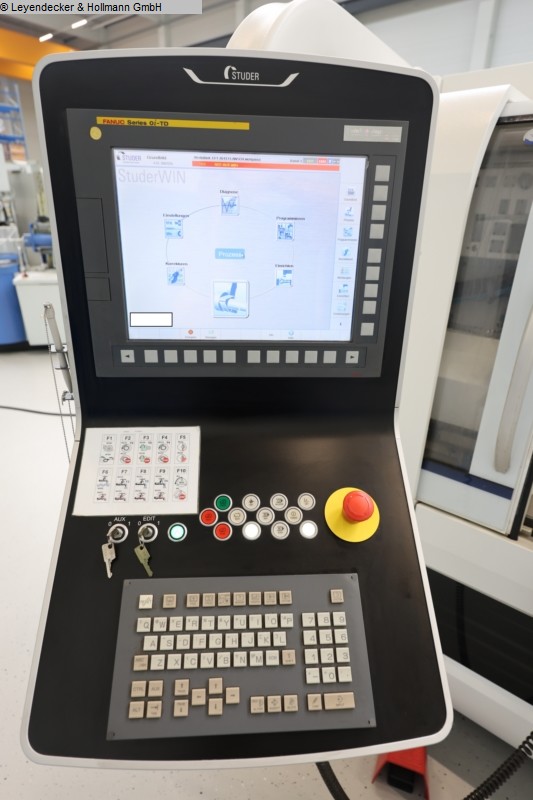

CNC Steuerungsname

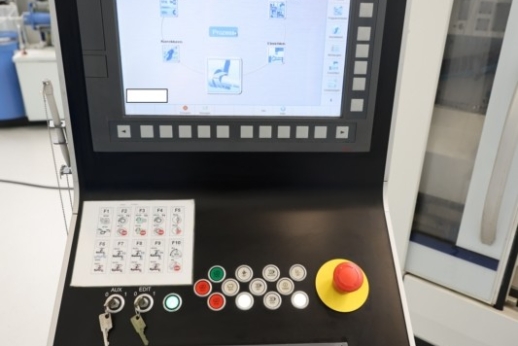

Fanuc 0i-TD
Zusatzinformationen
- Nur 9604 Einschaltstunden!
-
- Ausstattung/Zubehör:
-
- - Werkstücktisch schenkbar +8,5° mit Feinstellung
- und pneumatischer Abhebung zum Schwenken
-
- Schleifspindelstock H1
- - Schwenkachse(B-Achse)mit Hithverzahnung 1°
- Schwenkbereich B-Achse -15 °- + 225 °
- - Motorspindel 1
- Antriebsleistung 7.5 kW/1400 - 11 kW/3200 U/min
- (1400 U/min entspricht v=37 m/s bezogen auf Schleifscheibendurchmesser 500 mm)
- - Motorspindel 2
- Antriebsleistung 7.5 kW/1400 - 11 kW/3200 U/min
- (1400 U/min entspricht v=37 m/s bezogen auf Schleifscheibendurchmesser 500 mm)
- - Anschliff-Ringsensor passiv zu Werkzeugposition T2
- - Innenschleifvorrichtung für Schnellfreqenzspindel Durchmesser 120 mm
- in Werkzeugposition 3
- HF Innenschleifmotorspindeln Fischer MFM 1242/60
- 42.000 - 60.000 1/min./10 kW
-

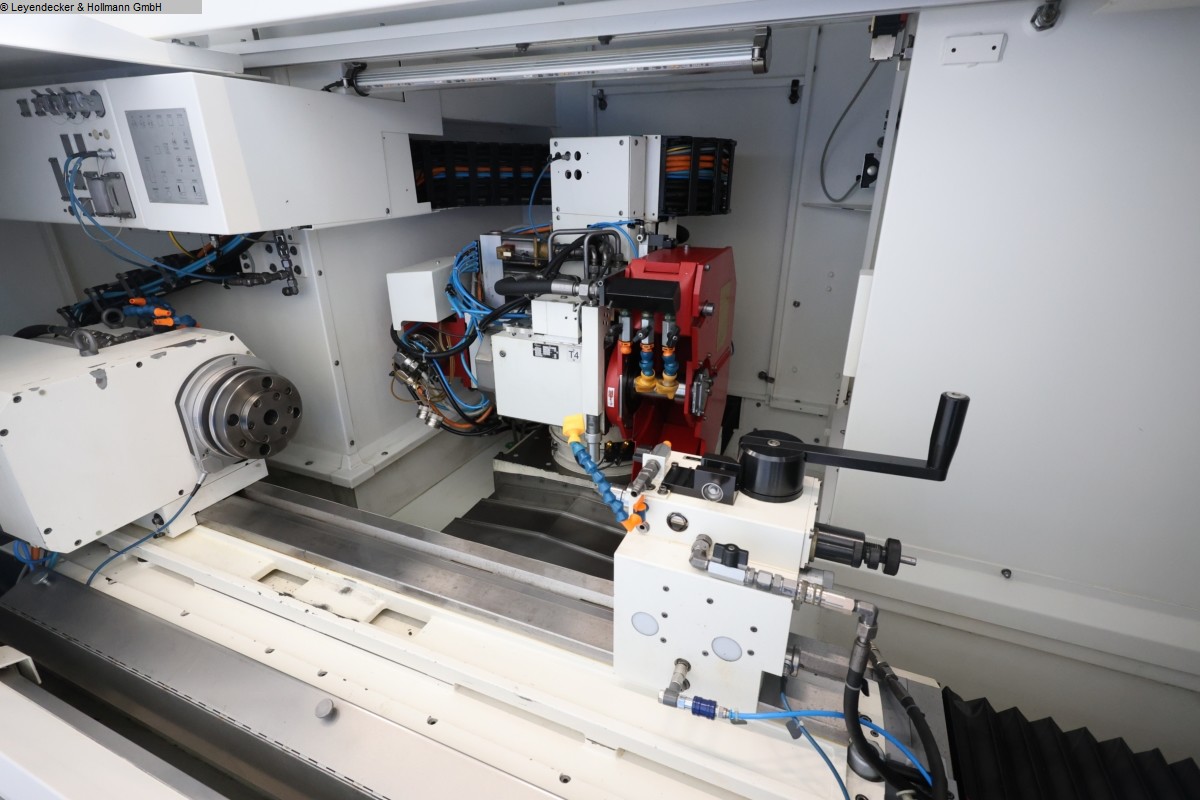

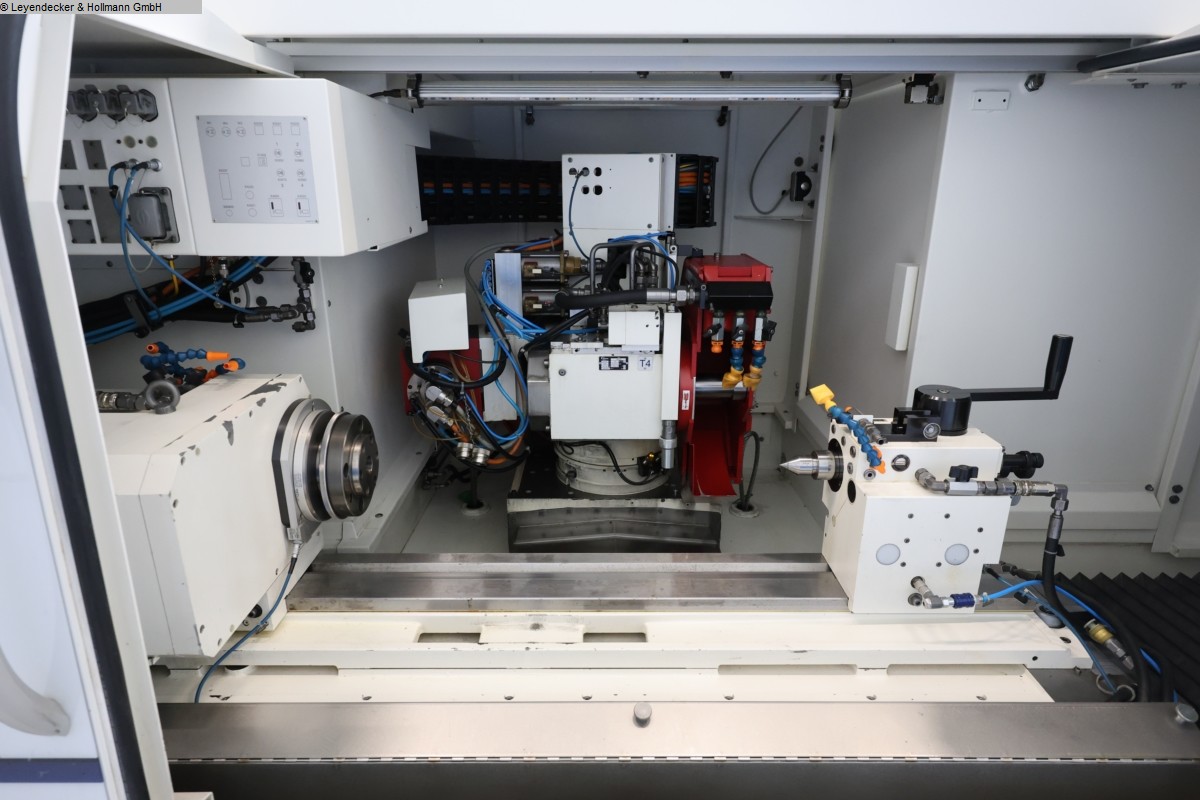

- Werkstückspindelstock
- - Universal-Werkstückspindelstock
- ISO 50/Ø110 mm zylindrisch
- Spindeldurchlass 50 mm
- Spindelblockierung manuell ohne Überwachung
- - C-Achse normal zum Rundschleifen und umfangspositionierten Anhalten
- Referenzgenauigkeit +/-0,5°
- Antrieb mit AC-Servomotor über Zahnriemen
-
- Reitstock
- - Reitstock mit Aufnahmkonus MK 4 und 35 mm Hub, Pinolendurchmesser 50 mm
-
- Abrichten
- - Hydraulisch einschwenkbare Abrichtvorrichtung montierbar auf Werkstücktisch
- mit Schnittstelle E 01 zur Montage eines Abrictspindelhalters
- - Elektrische Schnittstelle 1 rotatives Abrichten bis 3 kW Antriebsleistung
-
- Auswuchten
- - Betriebsauswuchtgerät P 6002 zu Werkzeugkopf H1
- füe 1 oder 2 Aussenschleifspindel mir integriertem Auswuchtkopf
-
- - Tragbares Bediengerät Studer PCU-Terminal II
- - Anschlifferkennung
- - Offener Setzstock
- - 3 Backenfutter Durchmesser 160 mm
- - Magnet-Spannfutter Durchmesser 165 mm
- - Ölnebelabsaugung

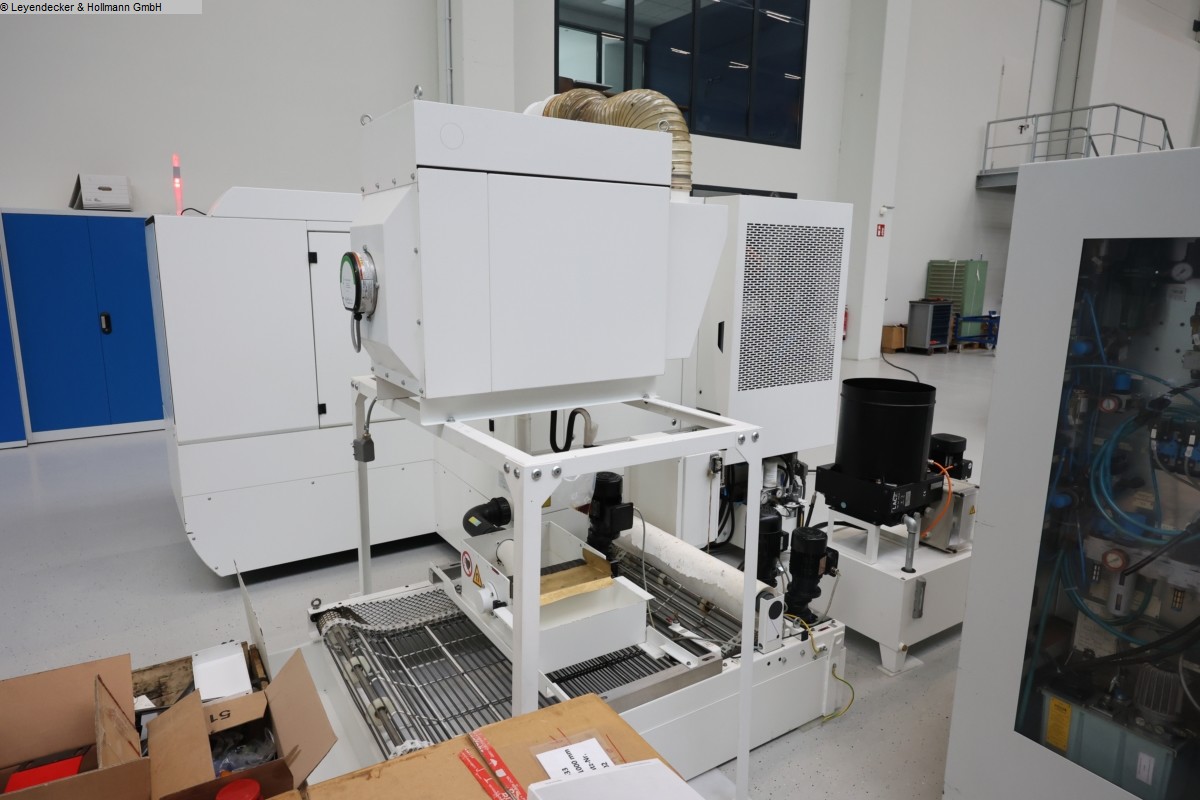

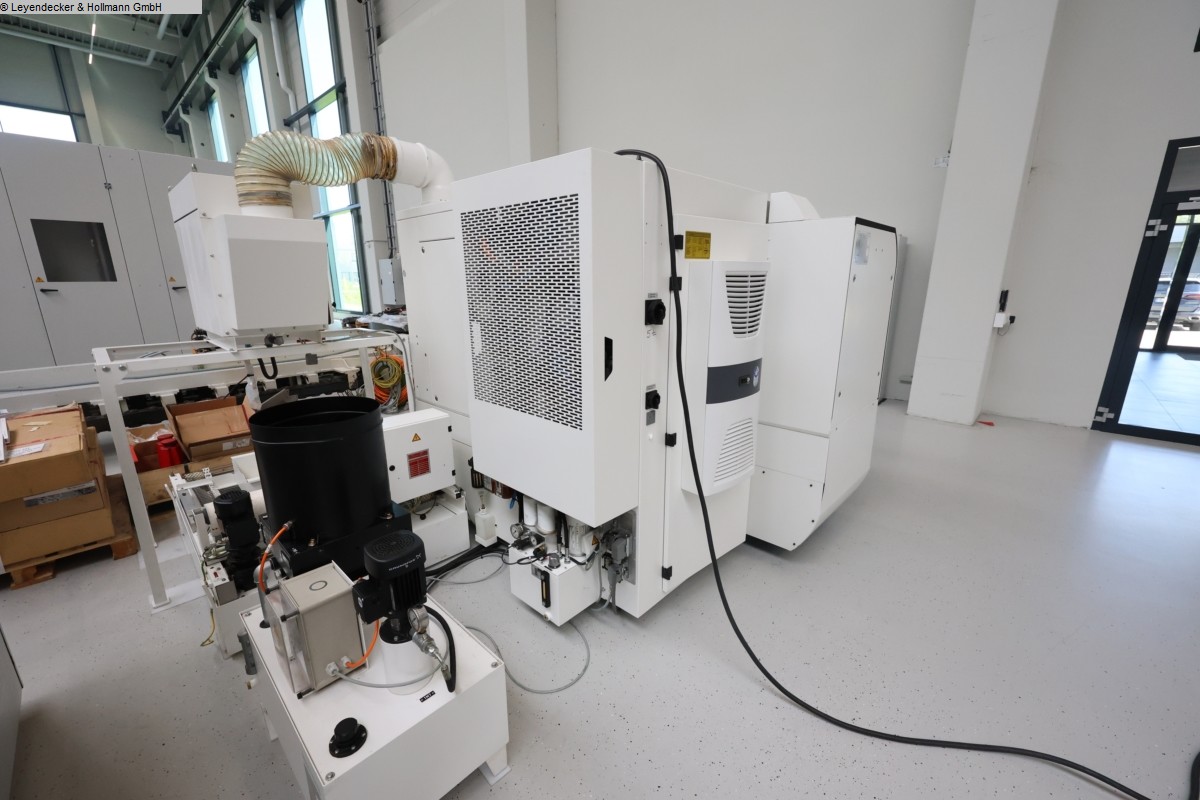

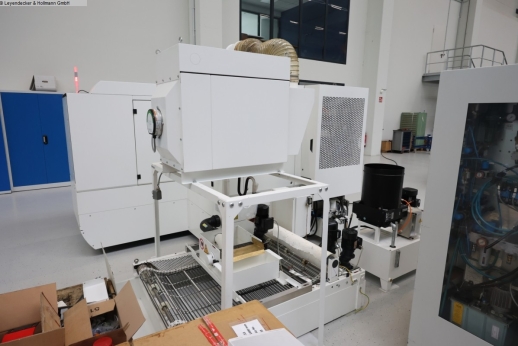

- - Kühlmitteleinrichtung mit Papierbandfilter (375L, 6 bar)

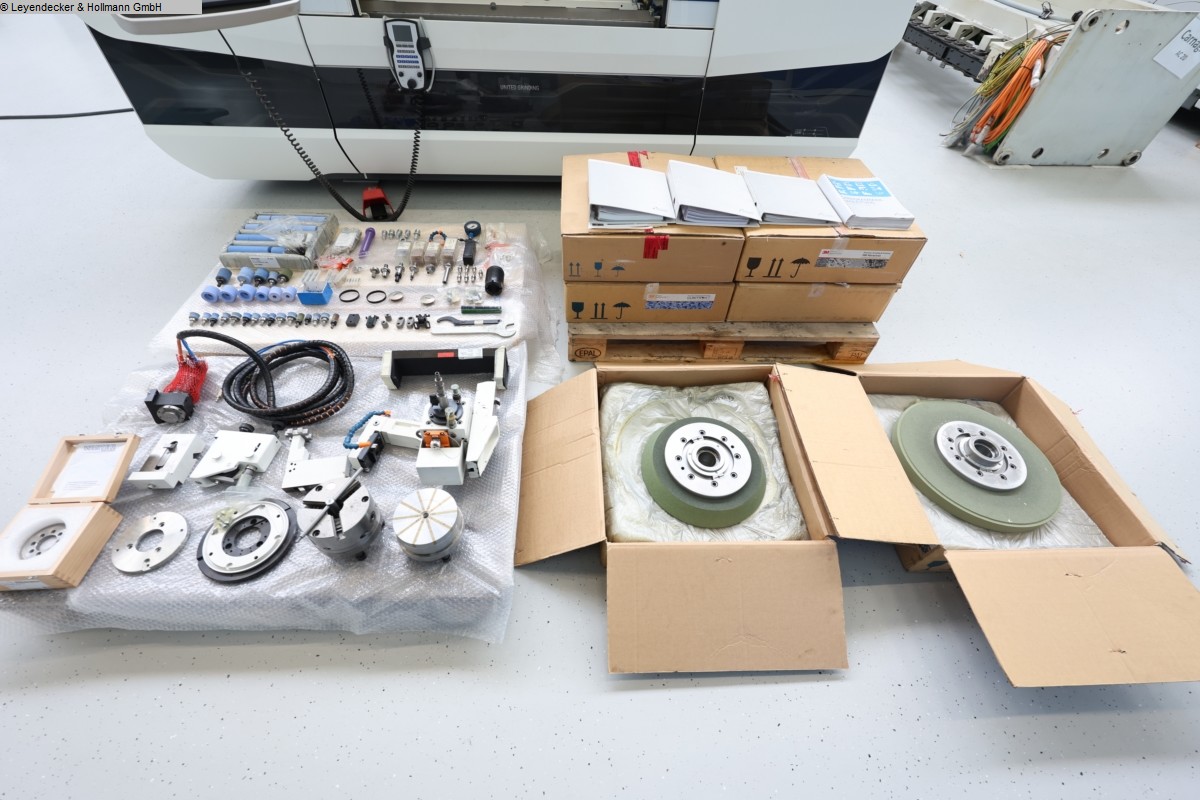

- - div. Aussenschleifscheiben mit Flansch
- - div. Innenschleifkörper
- - Technische Dokumentation
-
