DIESE MASCHINE IST BEREITS VERKAUFT.

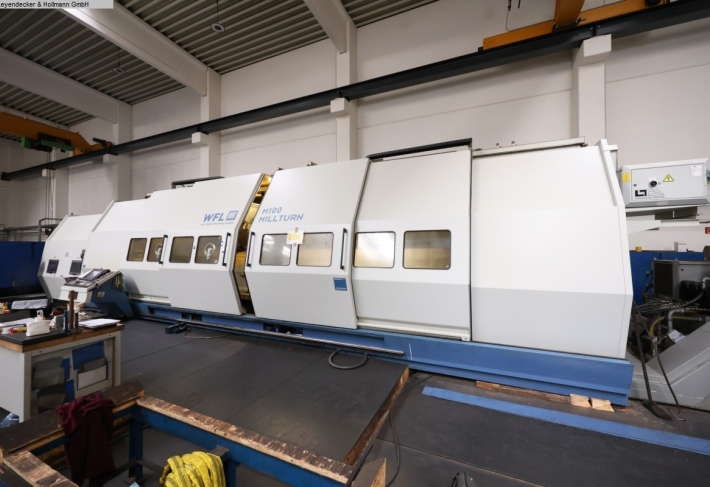

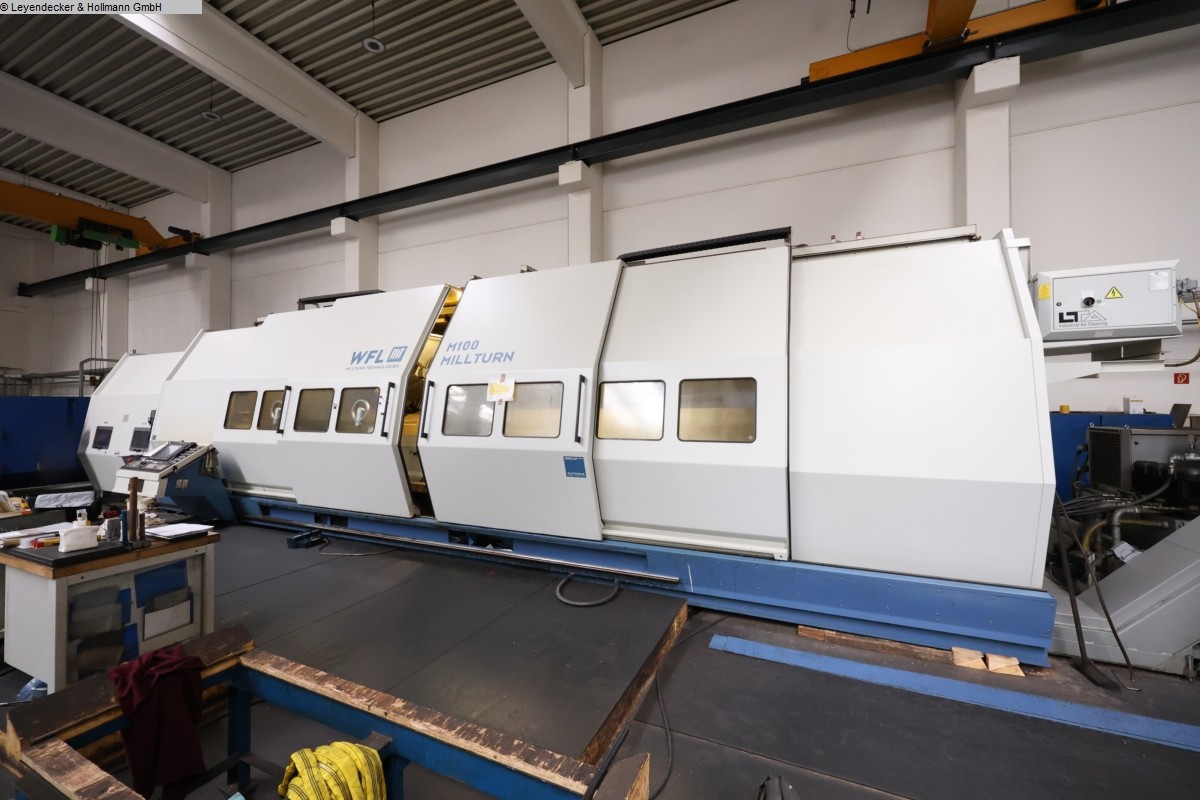

WFL-MILLTURN - CNC Dreh- und Fräszentrum Lagernummer 03446
AngebotsDetails
Lagernummer
03446 Maschinenart
CNC Dreh- und Fräszentrum Fabrikat
WFL-MILLTURN Typ
M100 MILLTURN / 6500 Baujahr
2010 Steuerungsart
CNC Steuerungsname
Siemens Sinumerik 840D
TECHNISCHE DETAILS
Längsweg (z-Achse)
6870 mm Planweg (x-Achse)
920 mm Spitzenweite
6500 mm Umlaufdurchmesser über Schlitten
900 mm Steuerung
Siemens Sinumerik 840D Werkzeugaufnahme
CAPTO C8 Abstand Spindelnase - Reistockspitze
7352 mm max. Werkstückgewicht

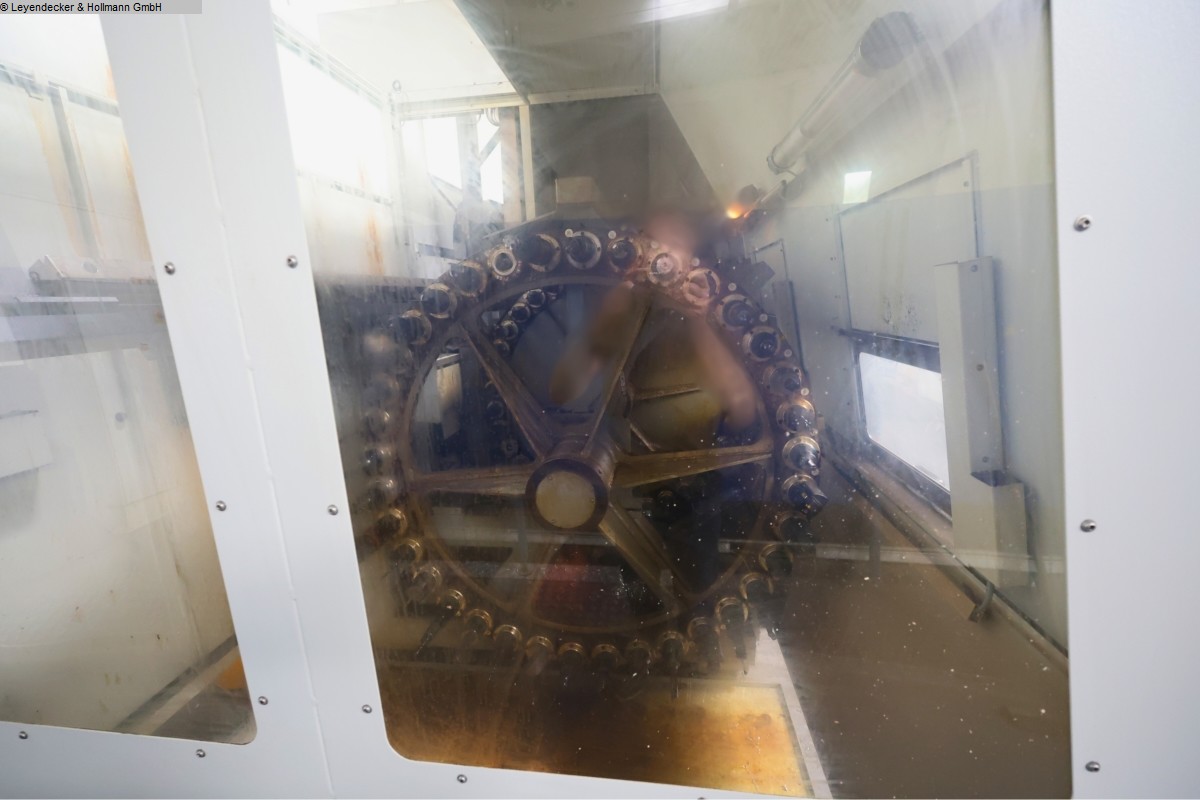

9000 kg Plätze im Werkzeugmagazin
72 Gesamtleistungsbedarf
145 kW Maschinengewicht ca.
47 t Raumbedarf ca.
11 x 3,2 x 3,5 m
Zusatzinformationen
- Drehspindel
- -Spindeldurchmesser - 320 mm
- -Spindelbohrung - 245 mm
-
- Hauptantrieb:
- -max. Drehzahl der Spindel - 1600 min-1
- -max. Drehmoment an der Spindel - 4472 Nm
-
- C-Achse Servogesteuerte Hauptspindel:
- -max. Drehzahl - 20 min-1
- -max Drehmoment an der Spindel - 3000 Nm
- -Haltemoment der Scheibenbremse - 6000 Nm
-
- Reitstock:
- -Pinolendurchmesser - 180 mm
- -Pinolenhub - 200 mm
- -Pinolenkraft (einstellbar) - 5400 bis 40000 N
-

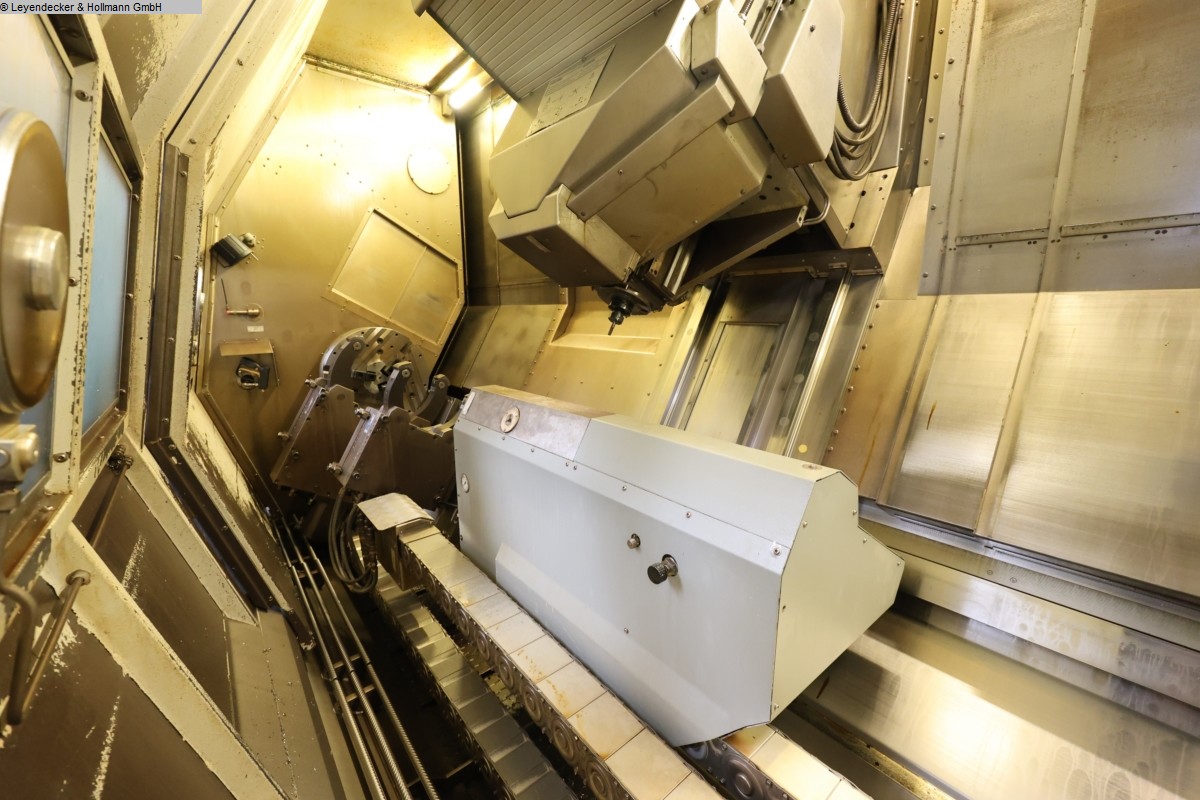

- Werkzeughalter:
- -AC Antriebsleitung - 30 kW
- -max. Spindeldrehzahl - 6000 min-1
- -max. Drehmoment an der Spindel - 315 Nm
- -Weg senkrecht zur X/Z-Ebene (y-Achse) - 500 mm [-200/+300]mm
- -Frässpindeldurchmesser im vorgerdern Lager - 100 mm
-
- Ausstattung/Zubehör:
- -mit innere Kühlmittelzufuhr

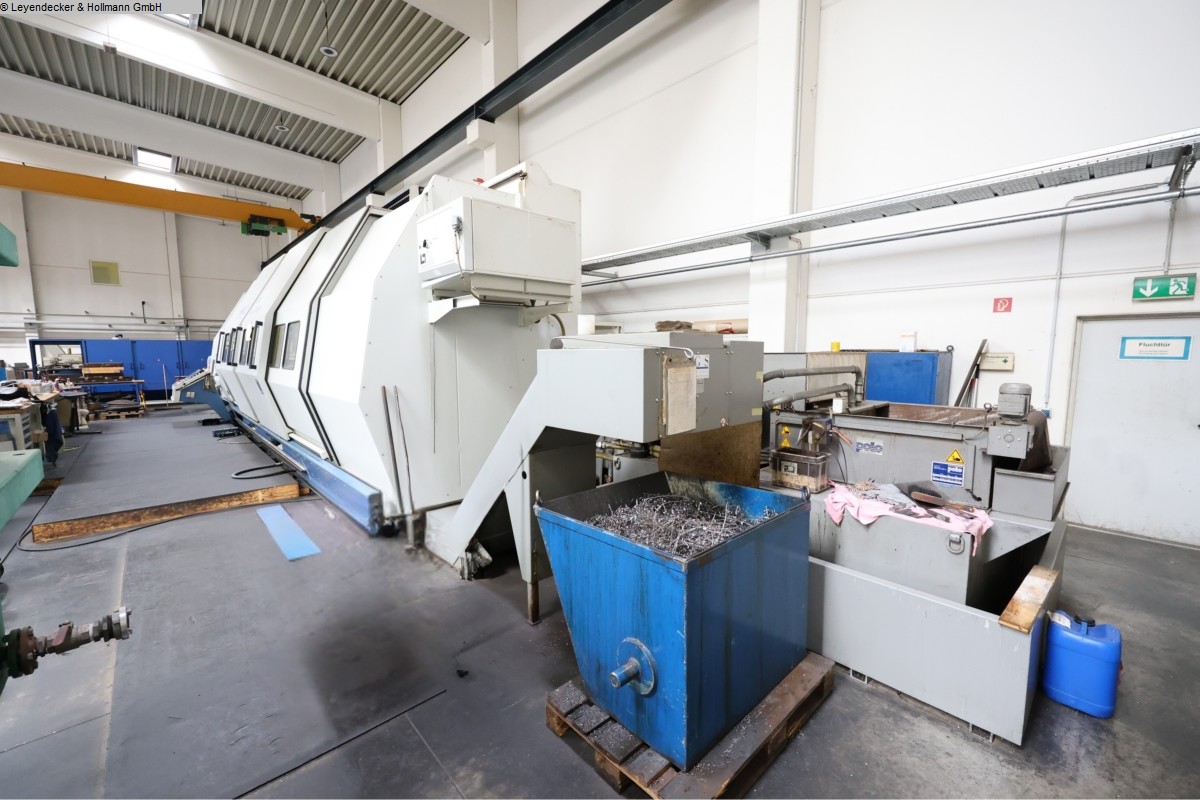

- -Späneförderer

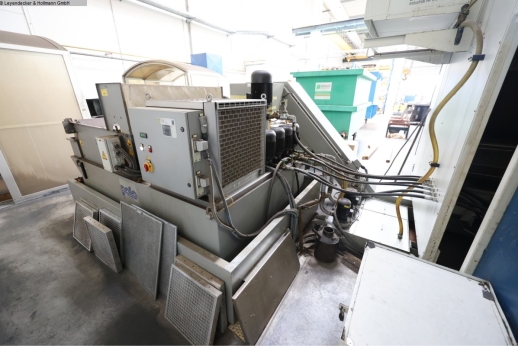

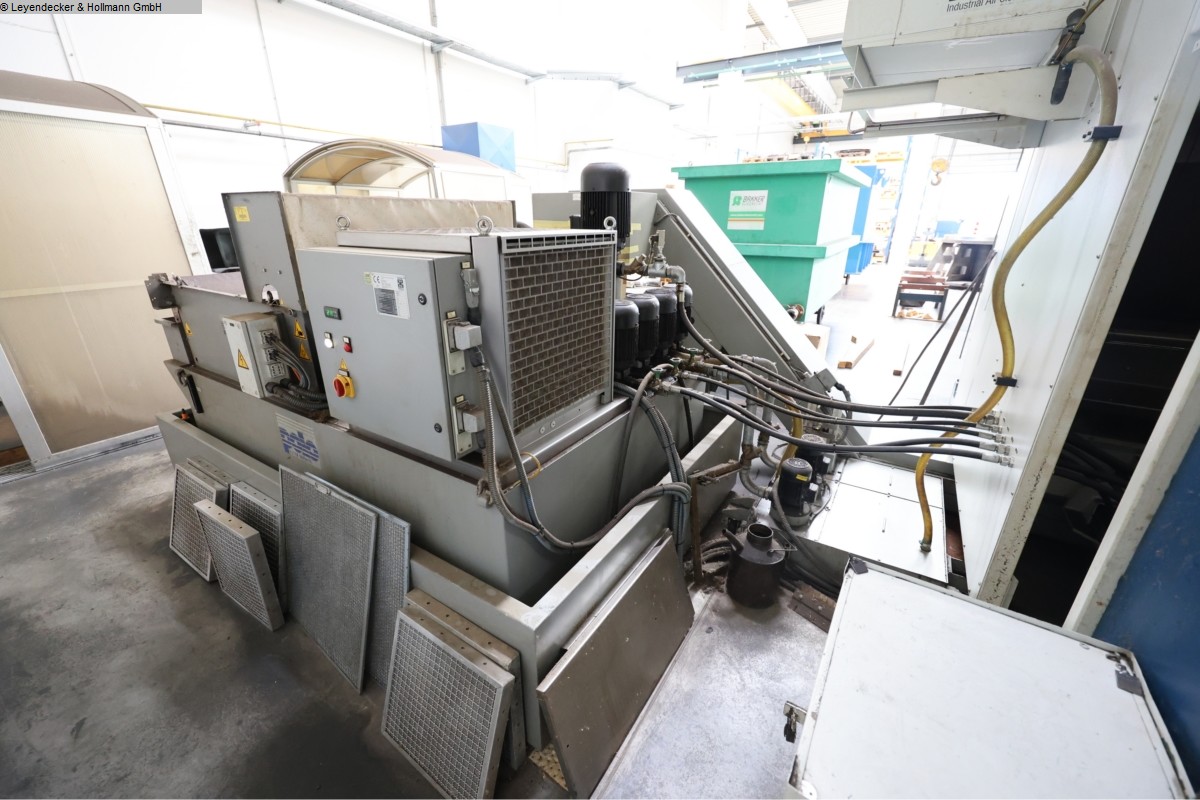

- -Papierbandfilteranlage
- -Bohrstange mit Vorrichtung
- -Messmittel
- -Spannhülsen
- -Werkzeughalter
- -Ersatzteile
- -technische Dokumentation
-
-
-
